深圳泰克Tektronix TPS2024B 數字示波器價格與型號參數
- 型號 類型 TPS2024B數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：泰克Tektronix TPS2024B數字存儲示波器具有4個隔離通道，200MHz帶寬和2GS/s采樣率，可在多種困難環境中安全地進行浮動或差分測量，標配電池方便現場操作，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度，應用于工用電源、高級電子、汽車設計調試。

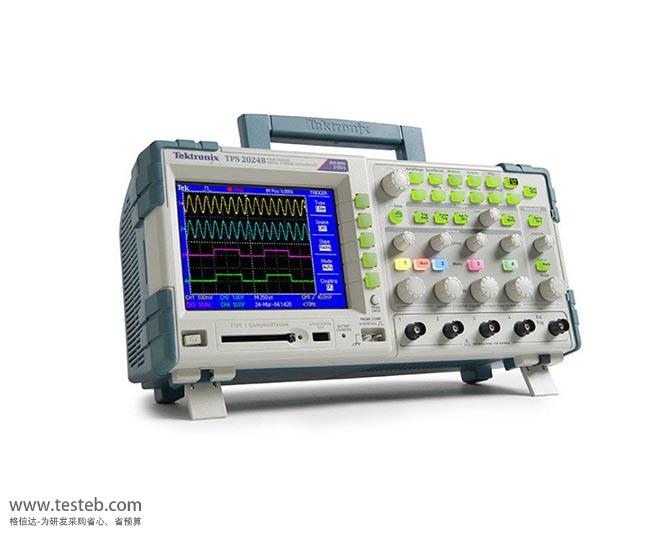

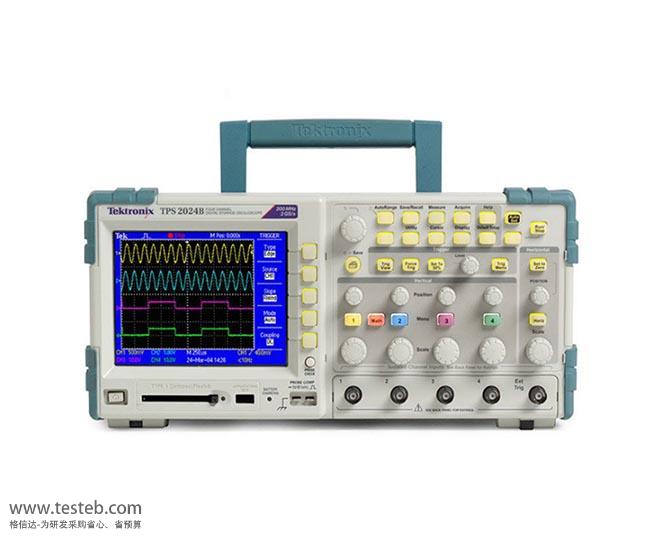

TPS2024B 數字示波器圖片
Tektronix泰克TPS2024B隔離示波器200M帶寬4通道浮動和差分測量
美國Tektronix TPS2000B系列TPS2012B • TPS2014B • TPS2024B數字存儲示波器提供了廣泛的一系列功能，2通道和4通在與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路，同時提供了用戶熟悉、簡便易用的控制功能和菜單。它標配電池電源，成為現場應用的自然之選。對電源電子器件測試，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度。
泰克TEKTRONIX TPS2000B隔離示波器特性和優點
100MHz和200 MHz 帶寬，高達2 GS/s 的實時采樣率，所有通道上至少 10X 過采樣準確捕獲信號
2條或4條全面隔離和浮動通道，外加隔離外部觸發
采用 IsolatedChannel™ 技術，與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路
Tektronix TPS2024B示波器具有11種最關鍵的自動波形測量功能，所有型號的FFT 標配
帶背燈的菜單按鈕，視覺清楚，通過前面板控件可縮短學習時間，讓更多時間放在任務上
通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助實現快速設置和操作
使用OpenChoice® 軟件或集成CompactFlash® 大容量存儲器，可快速編制和分析測量結果
選配電源分析應用軟件，提供廣泛的電源測量功能，快速自動測量真實功率和視在功率、相角、諧波和開關損耗
泰克TPS2024B數字示波器通過RS-232端口和附帶的USB適配器電纜輕松連接個人計算機
使用 NI LabVIEW SignalExpress 軟件控制示波器、記錄數據并將結果簡單地進行傳輸和存檔
應用：工用電源及高級電子設計、調試、安裝和維護，汽車設計和測試，教育

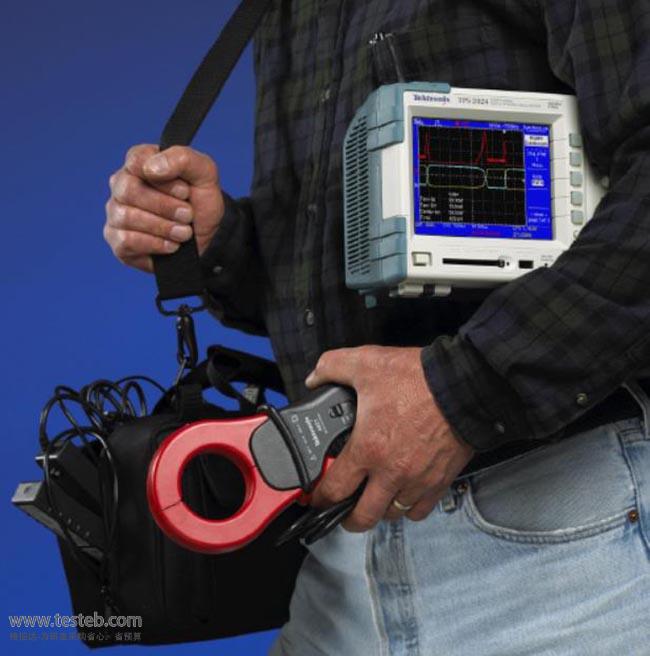

緊湊型設計方便在帶到現場，標配一塊電池可提供4小時連續工作，電池可以熱插拔，幾乎不受交流電源限制
Tektronix TPS2000B系列隔離通道示波器規格參數
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
| TPS2012B | 100 MHz | 1 GS/s | 2.5 K 點 | 2通道 |
| TPS2014B | 100 MHz | 1 GS/s | 2.5 K 點 | 4通道 |
| 泰克TPS2024B示波器 | 200 MHz | 2 GS/s | 2.5 K 點 | 4通道 |
| 顯示器 | 1/4 VGA LCD 彩色，標配一塊電池可連續工作4小時現場測量 | |||
| 自動測量 | 11種 | |||
| 隔離外部觸發輸入 | 阻抗隔離 | |||
| 垂直分辨率/靈敏度 | 8 位（常規或平均值）,使用經校準的微調時所有型號均為2 mV 至5 V/div，±3%直流垂直精度 | |||
| 垂直縮放 | 垂直擴展或壓縮動態或停止波形 | |||
| 最大輸入電壓(1 MΩ) | 300 VRMS CAT II；浮動電壓600 VRMS CAT II （從BNC 信號到BNC 外殼） | |||
| 線性動態范圍 | ±5 div | |||
| 時基范圍及精度 | 5 ns 至50 s/div，TPS2024B型號為2.5 ns 至50 s/div；時基精度50 ppm | |||
| 輸入阻抗 | 1 MΩ ±2% 并聯20 pF | |||
| 功率測量 | 選配軟件包提供瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和di/dt 光標 | |||
TPS2000B隔離信息示波器規格文檔http://www.testeb.com/download/202001/TEK-TPS2012B-TPS2014B-TPS2024B.pdf
泰克TEK TPS2000B隔離示波器訂貨信息
TPS2012B示波器100 MHz、1 GS/s、2.5 K點記錄長度、2通道
TPS2014B示波器100 MHz、1 GS/s、2.5 K點記錄長度、4通道
TPS2024B示波器200 MHz、2 GS/s、2.5 K點記錄長度、4通道
標配附件（每條通道標配 一個探頭）
TPS2012B和TPS2014B配TPP0101 100MHz/10X無源探頭，TPS2024B配TPP0201 200MHz/10X探頭
一塊鋰離子電池壽命為4小時，通過示波器背面的RS-232 端口連接至PC USB 的電纜
OpenChoice® 個人計 算機連接軟件，NI SignalExpress™ 泰克版軟件
用戶手冊文檔、NIM/NIST 可追蹤校準證明、電源線、前端保護蓋
選配軟件及探頭
TPS2PBND2電源包：包括P5122 100X 高壓無源探頭和TPS2PWR1功率測量分析軟件
TPS2PWR1功率測量分析軟件應用程序包：瞬時功率波形、 波形分析、諧波分析、開關損耗、相角、dv/dt 和di/dt 光標
WSTRO：WaveStar軟件應用程序，用于波形捕獲、分析、文檔編制以及從個人計算 機上進行控制
TPSBAT附加電池，TPSCHG 電池充電器
A622交流/直流電流探頭100A、100 kHz /BNC
P5122高壓無源探頭200MHz、100X
CT2交流探頭2.5A、200 MHz
TCP202交流/直流探頭15 A、50 MHz （需要1103 電源）
P5205高壓有源差分探頭（1300 Vp-p、100 MHz）（需要1103 電源）
P5210高壓有源差分探頭（5,600 Vp-p、50 MHz）（需要1103 電源）
