深圳安捷倫是德科技Keysight U1620A 數字示波器價格與型號參數
- 型號 類型 U1620A數字示波器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：是德科技安捷倫U1620A示波表是配有VGA顯示屏的手持式示波器，200 MHz測量帶寬提供浮置測量功能及并具有CAT III 600V隔離通道，借助2Mpts的存儲器深度，可從脈沖寬度調制電路、輸入、瞬時和馬達啟動序列等信號中捕獲更多波形。

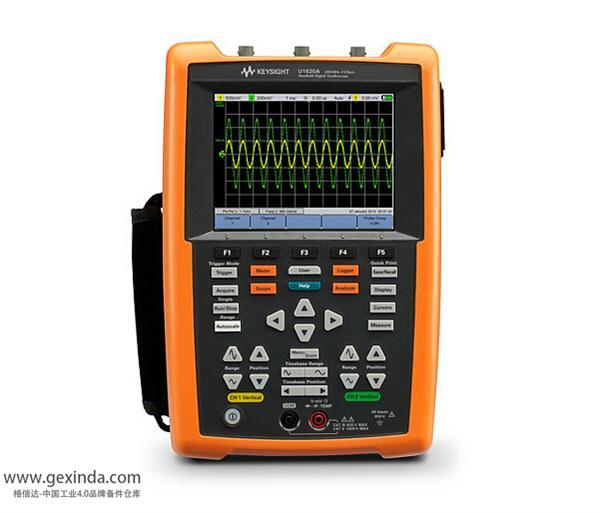

U1620A 數字示波器圖片
Keysight U1620A手持式數字示波器200MHz示波表

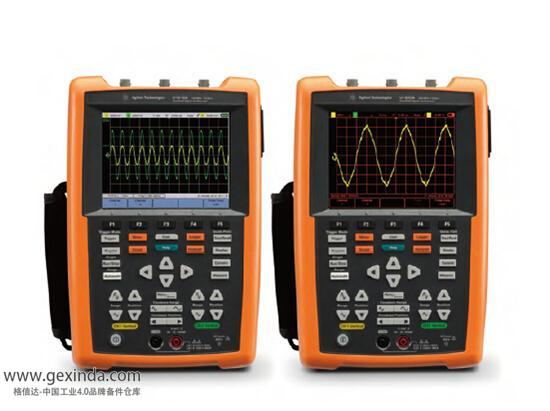

Agilent U1610A/U1620A示波表是全球首款在VGA TFT LCD顯示屏上提供三種查看模式的示波器，可將故障診斷和維護工作推向新的層次。無論是在光線暗淡或耀眼的環境中進行測試，是德科技U1620A手持數字示波器創新的顯示屏提供三種可選的查看模式(室內、室外和夜視)，確保您在所有的照明條件下輕松地分析波形。5.7英寸顯示屏支持您在更寬闊的顯示面積內分析信號，從而進一步補充您的視覺體驗。通過結合高達2Mpts的深存儲器，它可使您捕獲更長的非重復信號，并對選中的毛刺信號放大查看。
Keysight U1610A手持示波器U1620A示波表規格參數
| 型號 | U1610A示波表 | U1620A示波表 |
| 帶寬 | 100 MHz | 200 MHz |
| 示波器通道數 | 2 | 2 |
| 最大采樣率 | 1 GSa/s, 每通道 500 MSa/s | 2 GSa/s, 每通道 1 GSa/s |
| 最大記錄長度 | 120 Kpts, 每通道 60 Kpts | 2 Mpts, 每通道 1 Mpts |
| 三合一功能 | 示波器、數字萬用表和數據記錄儀 | 示波器、數字萬用表和數據記錄儀 |
| 光標和縮放功能 | 有 | 有 |
| 顯示屏 | 5.7 英寸 VGA TFT LCD 彩色顯示屏 (可在日光下觀看) | 5.7 英寸 VGA TFT LCD 彩色顯示屏 (可在日光下觀看) |
| 隔離通道 | 是 (CAT III 600 V) | 是 (CAT III 600 V) |
|
雙波形 數學函數 |
CH1 + CH2, CH1 – CH2, CH2 – CH1, CH1 × CH2, CH1/CH2,CH2/CH1, d/dt (CH1), d/dt (CH2), ∫(CH1)dt, ∫(CH2)dt |
CH1 + CH2, CH1 – CH2, CH2 – CH1, CH1 × CH2, CH1/CH2,CH2/CH1, d/dt (CH1), d/dt (CH2), ∫(CH1)dt, ∫(CH2)dt |
| FFT | 有 | 有 |
| 示波器內部存儲 | 多達 10 種設置和軌跡 | 多達 10 種設置和軌跡 |
| 示波器測量 | 多達 24 種測量 | 多達 24 種測量 |
| 耦合 | 直流、交流、高頻抑制和低頻抑制 | 直流、交流、高頻抑制和低頻抑制 |
| 上升時間 | 3.5 ns (典型值) | 1.75 ns (典型值) |
| 水平范圍 | 5 ns/格至 50 s/格 | 2 ns/格至 50 s/格 |
| 水平分辨率 | 5 ns/格時, 100 ps | 2 ns/格時, 40 ps |
| 輸入阻抗 | 1 MΩ ± 1% ≈ 22 pF ± 3 Pf | 1 MΩ ± 1% ≈ 22 pF ± 3 Pf |
| 觸發 |
邊沿觸發、毛刺觸發、TV 觸發、第 N 個邊沿觸發、 CAN 觸發、LIN 觸發 |
邊沿觸發、毛刺觸發、TV 觸發、第 N 個邊沿觸發、 CAN 觸發、LIN 觸發 |
| 觸發模式 | 普通模式、單次模式、自動模式 | 普通模式、單次模式、自動模式 |
| 標配探頭 | 有 | 有 |
更多技術規格說明請查看datasheet文檔：http://www.testeb.com/download/201509/Keysight_U1620A_datasheet.pdf
是德科技U1610A/U1620A手持式示波器訂貨信息
標配附件
快速入門指南、功率適配器、鋰電池組、USB 電纜、測試引線、10:1 探頭 (2 組 )。
推薦附件
U1560A 示波器探頭 x1 CAT III 300 V
U1561A 示波器探頭 x10 CAT III 600 V
U1562A 示波器探頭 x100 CAT III 600 V
U1572A 鋰電池組
U1573A 桌上充電器和鋰電池組
U1574A 交流/直流適配器
U1575A 桌上充電器
U1577A USB 2.0 電纜 (A 型插頭至 A 型插頭)
U1591A 便攜包
