深圳美國Virtual V9013-PUR 真空吸筆價格與型號參數
- 型號 類型 V9013-PUR真空吸筆
- 制造商 品牌 美國Virtual
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Virtual V9013-PUR吸盤材質為藍色純凈橡膠PUREACLEAN?，一種催化固化的專用橡膠化合物，具有超潔凈、無印痕無污染Ultra-non-marking特性，非常適合處理殘留物敏感的物品，如光學鏡片透鏡或濾光片，耐高溫250℃，非ESD表面電阻絕緣10^13Ω，此款尺寸直徑3.18mm，另有2.38mm~25mm尺寸可訂購。

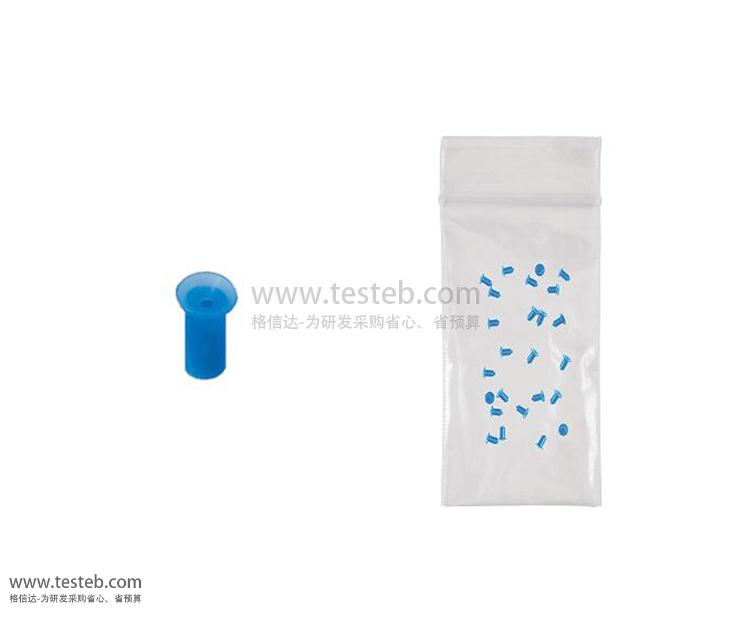

V9013-PUR 真空吸筆圖片

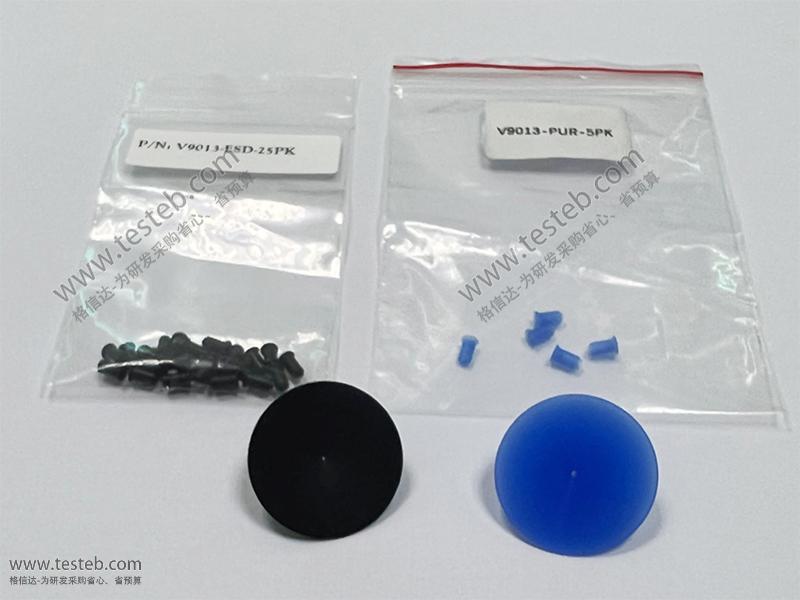

美國Virtual V9013-PUR吸盤超潔凈無印痕可接觸光學鏡片等敏感材料
美國Virtual真空吸盤包括4種類型，BUNA-N丁腈橡膠靜電消散型具有耐磨無痕的特點，耐溫120℃，型號代碼-B；CONDUCTIVE SILICONE導電硅膠具有防靜電及耐高溫特性，表面電阻10^4-6Ω，工作溫度可達230℃，代碼-ESD；PUREACLEAN純凈橡膠吸盤非常適合吸取對殘留物敏感的物品，如鏡頭或濾光片，工作溫度250攝氏度，阻值大于10^13歐姆，型號后綴-PUR；Clear Silicone透明硅膠電氣特性大于10^13Ω，耐高溫250℃，代碼-C。
Virtual吸盤規格尺寸表
| 型號 |
直徑大小 英寸/毫米 |
B 連接部 |
C 吸盤總長 |
OD連接頭 外經 |
ID連接口 內徑 |
PS 回止厚度 |
E 氣孔直徑 |
不同真空度下吸取能力 10" Hg汞柱 / @5" Hg |
||
| V9009-* | 3/32" | 2.38mm | 3.56mm | 4.06mm | 1.98mm | 1.02mm | 1.14mm | 0.51mm | 2g重量 | 1g |
| V9013-* | 1/8" | 3.18mm | 4.06mm | 4.57mm | 2.54mm | 1.52mm | 1.40mm | 0.89mm | 10g | 5g |
| V9018-* | 3/16" | 4.76mm | 4.45mm | 5.08mm | 3.30mm | 1.52mm | 1.40mm | 0.89mm | 25g | 12g |
| V9025-* | 1/4" | 6.35mm | 4.06mm | 5.08mm | 3.04mm | 1.52mm | 1.40mm | 0.89mm | 50g | 25g |
| V9038-* | 3/8" | 9.53mm | 4.83mm | 6.35mm | 3.18mm | 1.52mm | 1.40mm | 0.89mm | 100克 | 50克 |
| V9050-* | 1/2" | 12.70mm | 4.83mm | 7.62mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 180g | 90g |
| V9062-* | 5/8" | 15.88mm | 4.45mm | 8.00mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 250克 | 125g |
| V9075-* | 3/4" | 19.05mm | 3.56mm | 8.13mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 500g | 250g |
| V9100-* | 1" | 25.4mm | 3.56mm | 4.06mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 750g | 375g |
Virtual真空吸盤吸筆頭規格說明書http://www.testeb.com/download/202307/Virtual_Vacuum_Cups-Probes.pdf
ESD-SAFE防靜電級別型號后綴
*=B無痕橡膠材質：Buna-N Rubber 10^8 to 10^11 ohms Cup temperature range (-20°C + 120°C)
*=ESD防靜電硅膠：Conductive Silicone 10^2 to 10^5 ohms Cup temperature range (-55°C + 230°C)
NON ESD-SAFE非防靜電型號
*=PUR純凈橡膠：Blue Ultra Non Marking Greater than 10^13 ohms Cup temperature range (-55°C + 250°C)
*=C透明硅膠：Clear Silicone Rubber Greater than 10^13 ohms Cup temperature range (-55°C + 250°C)
美國VIRTUAL真空吸盤材質特點及型號代碼
1、Buna-N Static Dissipative Non-Marking Black Vacuum Cups黑色丁腈橡膠，靜電消散、耐磨、無印痕、耐溫120℃
Black, static dissipative Buna-N. Operating temperature limits (-20°C + 120°C)，10^8~10^11 Ω
V9009-B吸盤：直徑3/32" (2.38mm)，V9009-B-25PK標準包裝一袋25個
V9013-B：直徑1/8" (3.18mm)，V9013-B-25PK標準包裝一袋25只
V9018-B：直徑3/16" (4.76mm)，V9018-B-25PK標準包裝一袋25個
V9025-B：直徑1/4" (6.35mm)，V9025-B-25PK標準包裝一袋25個
V9038-B：直徑3/8" (9.53mm)，V9038-B-25PK標準包裝一袋25個
V9050-B：直徑1/2" (12.70mm)，V9050-B-25PK標準包裝一袋25個
V9000K8-B吸盤組：8個規格各1個
2、ESD-SAFE HIGH-TEMP CONDUCTIVE SILICONE Vacuum Cups黑色導電硅膠，ESD防靜電、耐高溫230℃
Operating temperature limits (-55°c + 230°c) ，10^4 to 10^6 OHMS
V9009-ESD：直徑3/32" (2.38mm)，V9009-ESD-25PK標準包裝一袋25個
V9013-ESD防靜電吸盤：直徑1/8" (3.18mm)，V9013-ESD-25PK標準包裝一袋25只
V9018-ESD：直徑3/16" (4.76mm)，V9018-ESD-25PK標準包裝一袋25個
V9025-ESD：直徑1/4" (6.35mm)，V9025-ESD-25PK標準包裝一袋25個
V9062-ESD硅膠吸盤：直徑5/8" (15.88mm)，V9062-ESD-25PK標準包裝一袋25個
V9100-ESD大尺寸吸盤：直徑1" (25.4mm)，V9100-ESD-25PK標準包裝一袋25支
V9000K8-ESD吸盤組：8個規格各1個
3、Ultra-non-marking Non-ESD-SAFE PUREACLEAN™ Vacuum Cups藍色純凈橡膠，超潔無痕，非ESD、耐溫250℃
V9009-PUR：直徑3/32" (2.38mm)，V9009-PUR-25PK標準包裝一袋25個
V9013-PUR吸盤：直徑1/8" (3.18mm)，V9013-PUR-25PK標準包裝一袋25只
V9018-PUR：直徑3/16" (4.76mm)，V9018-PUR-25PK標準包裝一袋25個
V9025-PUR：直徑1/4" (6.35mm)，V9025-PUR-25PK標準包裝一袋25個
V9038-PUR：直徑3/8" (9.53mm)，V9038-PUR-25PK標準包裝一袋25個
V9050-PUR：直徑1/2" (12.70mm)，V9050-PUR-25PK標準包裝一袋25個
