深圳美國Virtual V9100-ESD 真空吸筆價格與型號參數
- 型號 類型 V9100-ESD真空吸筆
- 制造商 品牌 美國Virtual
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：進口美國VIRTUAL V9100-ESD真空吸盤具有1英寸直徑，大小約25mm，用于吸取尺寸比較大的平面物體，在10"Hg汞柱真空度下其吸力可吸取750g重量的物體，防靜電硅膠材質可耐高溫230℃，另有V9100-B型丁腈橡膠耐磨無痕。

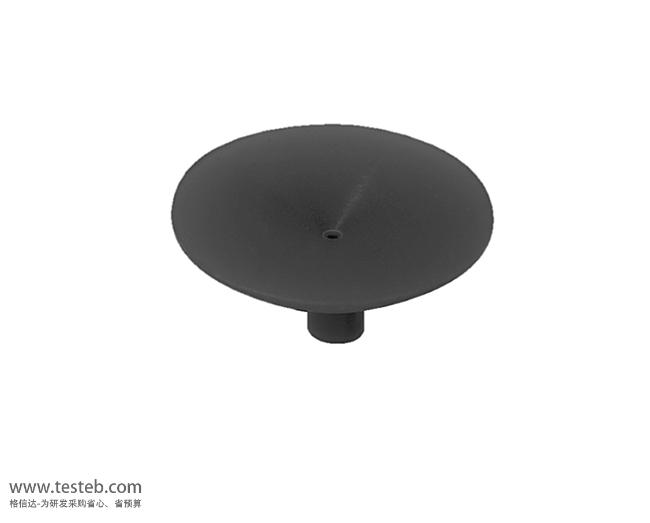

V9100-ESD 真空吸筆圖片
美國Virtual V9100-ESD吸盤直徑25mm防靜電硅膠耐高溫230℃
美國Virtual Industries Inc公司（官網www.virtual-ii.com）位于科羅拉多斯普林斯市，是世界高科技公司手動真空處理解決方案的領先供應商，產品包括真空吸筆、吸盤、吸球、微型吸筆頭、WAFERS晶圓吸頭等，被CLASS I潔凈室人員、電子裝配商、半導體制造商、大學和世界各地的科學家使用。Virtual真空吸盤包括4類，BUNA-N丁腈橡膠靜電消散型具有耐磨無痕特性，工作溫度120℃；ESD-SAFE HIGH-TEMP CONDUCTIVE SILICONE防靜電耐高溫導電硅膠工作溫度可達230℃；PUREACLEAN純凈橡膠吸盤耐高溫、高潔凈度，非常適合吸取對殘留物敏感的物品如鏡頭或濾光片，耐溫250℃，阻值大于10^13歐姆；Clear Silicone透明硅膠電阻值大于10^13Ω，耐高溫250℃。

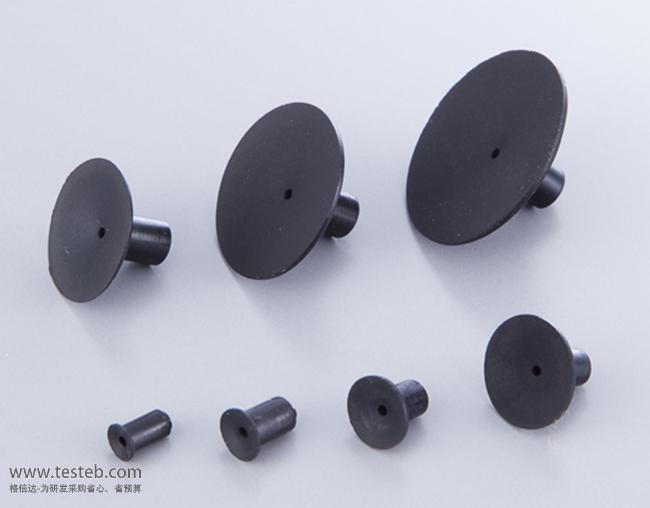

VIRTUAL吸盤直徑范圍從3/32" (2.38mm)到1" (25.4mm)，每一個尺寸都有4中材質對應可選，應對不同的物質及操作環境。Virtual V9100-ESD真空吸盤直徑大小為25.4mm，用于吸取尺寸比較大的平面物體，在10"Hg汞柱真空度吸力下可吸取750g重量、5寸汞柱弱吸力也能穩固提起375克，防靜電硅膠材質可承受230℃高溫環境操作，另有V9100-B丁腈橡膠耐磨無痕型、V9100-PUR潔凈高溫型、V90100-C透明硅膠耐溫型。
美國virtual真空吸盤規格尺寸表
| 型號 |
直徑大小 英寸/毫米 |
B 連接部 |
C 吸盤總長 |
OD連接頭 外經 |
ID連接口 內徑 |
PS 回止厚度 |
E 氣孔直徑 |
不同真空度下吸取能力 10" Hg汞柱 / @5" Hg |
||
| V9009-* | 3/32" | 2.38mm | 3.56mm | 4.06mm | 1.98mm | 1.02mm | 1.14mm | 0.51mm | 2g | 1g |
| V9013-* | 1/8" | 3.18mm | 4.06mm | 4.57mm | 2.54mm | 1.52mm | 1.40mm | 0.89mm | 10g | 5g |
| V9018-* | 3/16" | 4.76mm | 4.45mm | 5.08mm | 3.30mm | 1.52mm | 1.40mm | 0.89mm | 25g | 12g |
| V9025-* | 1/4" | 6.35mm | 4.06mm | 5.08mm | 3.04mm | 1.52mm | 1.40mm | 0.89mm | 50g | 25g |
| V9038-* | 3/8" | 9.53mm | 4.83mm | 6.35mm | 3.18mm | 1.52mm | 1.40mm | 0.89mm | 100克 | 50克 |
| V9050-* | 1/2" | 12.70mm | 4.83mm | 7.62mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 180g | 90g |
| V9062-* | 5/8" | 15.88mm | 4.45mm | 8.00mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 250克 | 125g |
| V9075-* | 3/4" | 19.05mm | 3.56mm | 8.13mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 500g | 250g |
| V9100-* | 1" | 25.4mm | 3.56mm | 4.06mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 750g重量 | 375g |
ESD-SAFE防靜電級別型號后綴
*=B：Buna-N Rubber 10^8 to 10^11 ohms Cup temperature range (-20°C + 120°C)
*=ESD：Conductive Silicone 10^2 to 10^5 ohms Cup temperature range (-55°C + 230°C)
NON ESD-SAFE非防靜電標記型號
*=PUR：Blue Ultra Non Marking Greater than 10^13 ohms Cup temperature range (-55°C + 250°C)
*=C：Clear Silicone Rubber Greater than 10^13 ohms Cup temperature range (-55°C + 250°C)
Virtual吸盤規格說明書http://www.testeb.com/download/201812/Virtual_Vacuum_Cups.pdf
進口美國Virtual真空吸筆型號規格
1、Buna-N Static Dissipative Non-Marking Black Vacuum Cups黑色丁腈橡膠，靜電消散、耐磨、耐溫120℃
Black, static dissipative Buna-N. Operating temperature limits (-20°C + 120°C)，10^8~10^11 Ω
V9009-B吸盤：直徑3/32" (2.38mm)，V9009-B-25PK標準包裝一袋25個
V9013-B：直徑1/8" (3.18mm)，V9013-B-25PK標準包裝一袋25只
V9018-B：直徑3/16" (4.76mm)，V9018-B-25PK標準包裝一袋25個
V9025-B：直徑1/4" (6.35mm)，V9025-B-25PK標準包裝一袋25個
V9038-B：直徑3/8" (9.53mm)，V9038-B-25PK標準包裝一袋25個
V9050-B：直徑1/2" (12.70mm)，V9050-B-25PK標準包裝一袋25個
V9062-B：直徑5/8" (15.88mm)，V9062-B-25PK標準包裝一袋25個
V9075-B：直徑3/4" (19.05mm)，V9075-B-25PK標準包裝一袋25個
V9100-B大尺寸吸盤：直徑1" (25.4mm)，V9100-B-25PK標準包裝一袋25支
V9000K8-B吸盤組：8個規格各1個
2、ESD-SAFE HIGH-TEMP CONDUCTIVE SILICONE Vacuum Cups黑色導電硅膠，ESD防靜電、耐高溫230℃
Operating temperature limits (-55°c + 230°c) ，10^4 to 10^6 OHMS
V9009-ESD：直徑3/32" (2.38mm)，V9009-ESD-25PK標準包裝一袋25個
V9013-ESD硅膠吸盤：直徑1/8" (3.18mm)，V9013-ESD-25PK標準包裝一袋25只
V9018-ESD：直徑3/16" (4.76mm)，V9018-ESD-25PK標準包裝一袋25個
V9025-ESD：直徑1/4" (6.35mm)，V9025-ESD-25PK標準包裝一袋25個
V9038-ESD：直徑3/8" (9.53mm)，V9038-ESD-25PK標準包裝一袋25個
V9050-ESD：直徑1/2" (12.70mm)，V9050-ESD-25PK標準包裝一袋25個
V9062-ESD吸盤：直徑5/8" (15.88mm)，V9062-ESD-25PK標準包裝一袋25個
V9075-ESD：直徑3/4" (19.05mm)，V9075-ESD-25PK標準包裝一袋25個

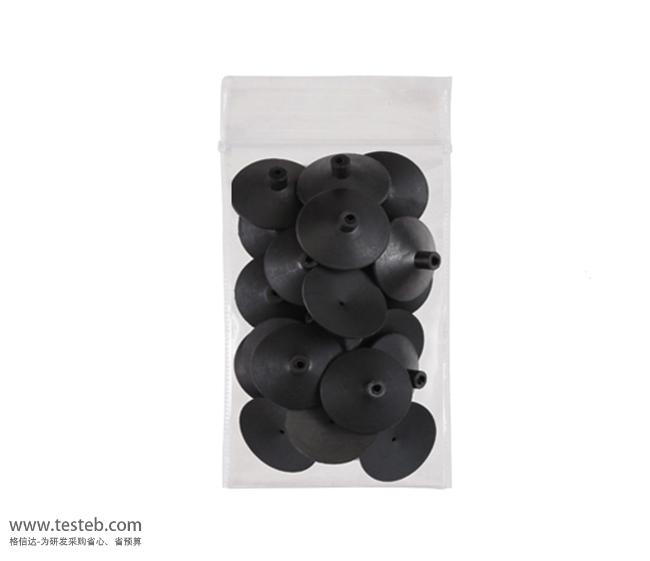

V9100-ESD大尺寸吸盤：直徑1" (25.4mm)，V9100-ESD-25PK標準包裝一袋25支
V9000K8-ESD吸盤組：8個規格各1個
