深圳美國Virtual VSPT1005-SB 真空吸筆價格與型號參數
- 型號 類型 VSPT1005-SB真空吸筆
- 制造商 品牌 美國Virtual
- PDF規格說明書
-
功能參數簡介：美國Virtual VSPT1005-SB微型真空吸筆頭吸針內徑0.13mm，尖部采用鍍金黃銅材質，可耐高溫260℃，比聚酯較硬，可進行一定程度的施力按壓操作，適用于除微電子芯片之外的微型物體吸取安裝，配套電動真空吸筆使用，可選配腳踏控制開關。

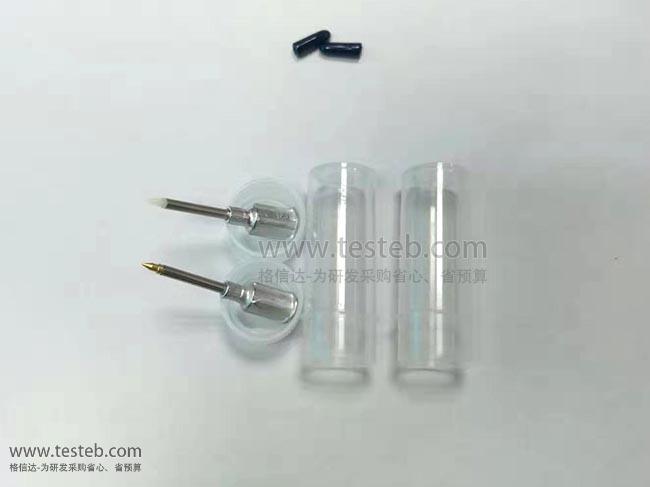

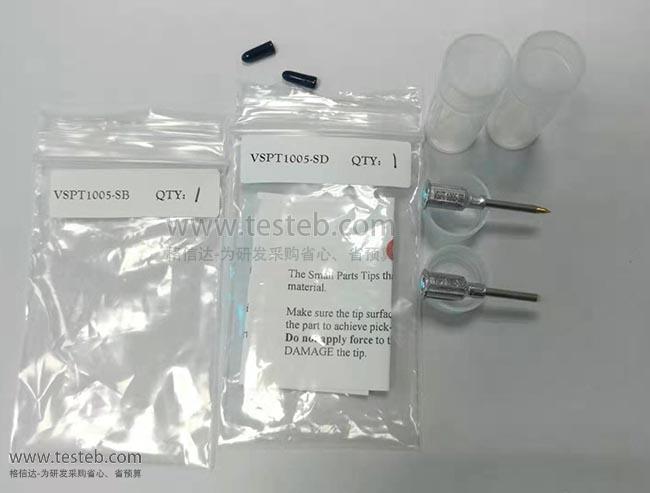

VSPT1005-SB 真空吸筆圖片
美國Virtual VSPT1005-SB微型吸筆頭內徑0.13mm耐高溫260℃
進口美國Virtual SMALL PARTS Tips微型元件吸筆頭（VSPT）特點
內孔直徑極細0.076mm，至0.13mm~1.0mm、1.52mm，適合微電子芯片、細小零部件吸取
兩種材質可選
——白色Delrin聚甲醛樹酯尖部，工作溫度100℃，質地較軟，ESD防靜電，用于芯片
——金色Brass鍍金黃銅尖嘴，耐高溫260℃，質地較硬，用于拾取之后一定程度的施力按壓安裝
每種材質及規格均有彎頭Bent、直頭Straight可選，彎頭避免擋住視線具有良好的操作視野，直頭適合垂直按壓
Virtual VSPT1005-SB吸筆頭彎頭吸嘴內徑0.13mm，黃銅尖部可用于高達260℃的高溫應用，可施加一定力按壓操作，

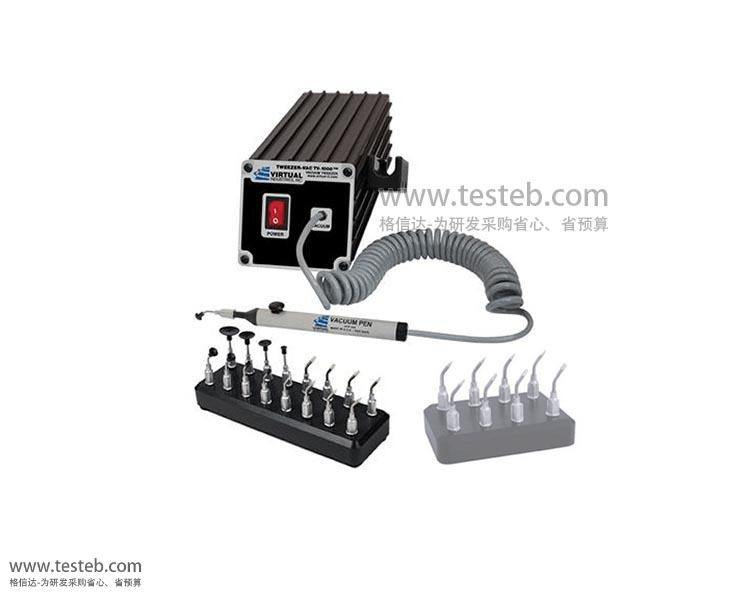

需要連續真空源或電動真空泵提供持續吸力，并套接氣管、筆桿使用，不適合用于普通手動吸筆
美國Virtual VSPT微型吸筆頭型號規格表
| 型號(B彎頭Bent、S直頭Straight) | 規格尺寸 OD外經 x ID內徑 | 材質特性 |
|
VSPT0803-BD超細吸筆頭 VSPT0803-SD微型直頭 |
0.008” (0.203mm) x 0.003” (0.076mm) |
白色Delrin聚甲醛樹脂， ESD防靜電，耐溫100℃，不可按壓 |
|
VSPT1005-BD真空吸筆頭 VSPT1005-SD直型吸頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | 同上，Delrin聚甲醛樹脂 |
|
VSPT2010-BD微晶吸頭 VSPT2010-SD直咀 |
0.020” (0.51mm) x 0.010” (0.25mm) | 同上 |
|
VSPT2515-BD吸筆頭 VSPT2515-SD |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
|
VSPT3020-BD彎頭吸筆頭 VSPT3020-SD直型吸筆頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
|
VSPT4030-BD芯片吸筆頭 VSPT4030-SD |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
|
VSPT6040-BD吸筆頭1mm VSPT6040-SD |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
|
VSPT7050-BD彎頭 VSPT7050-SD直頭 |
0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
|
VSPT8060-BD吸針 VSPT8060-SD |
0.080” (2.00mm) x 0.060” (1.52mm) | Delrin聚甲醛樹脂，ESD防靜電 |
|
VSPT1005-BB彎頭銅鍍金吸頭 VSPT1005-SB直頭耐高溫吸筆頭 |
0.010” (0.25mm) x 0.005” (0.13mm) |
Brass銅鍍金材質，金黃色 耐高溫260℃，比樹脂硬，可按壓 |
|
VSPT2010-BB VSPT2010-SB |
0.020” (0.51mm) x 0.010” (0.25mm) | Brass黃銅金屬吸針 |
|
VSPT2515-BB VSPT2515-SB |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
|
VSPT3020-BB彎咀吸頭 VSPT3020-SB直咀 |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
|
VSPT4030-BB彎頭吸針 VSPT4030-SB直頭 |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
|
VSPT6040-BB VSPT6040-SB |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
|
VSPT7050-BB VSPT7050-SB |
0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
|
VSPT8060-BB VSPT8060-SB |
0.080” (2.00mm) x 0.060” (1.52mm) | 同上，銅鍍金耐高溫硬質微型吸筆頭 |
注：后綴字母含義——（B-彎頭Bent、S-直頭Straight）、（D-Delrin聚甲醛樹脂、B-Brass鍍金黃銅）
VIRTUAL VSPT微型吸筆頭及真空吸筆型號規格資料表http://www.testeb.com/download/202001/Virtual_VSPT_TV-1000.pdf。
