深圳美國Virtual VSPT2010 真空吸筆價格與型號參數
- 型號 類型 VSPT2010真空吸筆
- 制造商 品牌 美國Virtual
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：賽浦斯Virtual VSPT2010-BD晶圓吸頭配有直狀吸針，用于吸取搬運細小元件，米白色聚甲醛塑料尖頭，ESD防靜電吸頭可防止元件機械性損傷，耐溫100℃，配合電動真空吸筆機提供吸力使用。
VSPT2010 真空吸筆圖片

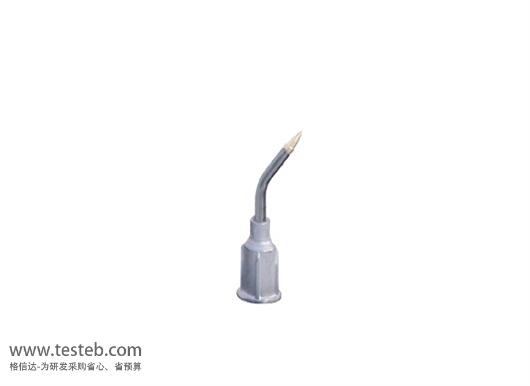

進口美國Virtual VSPT2010-BD晶圓吸筆

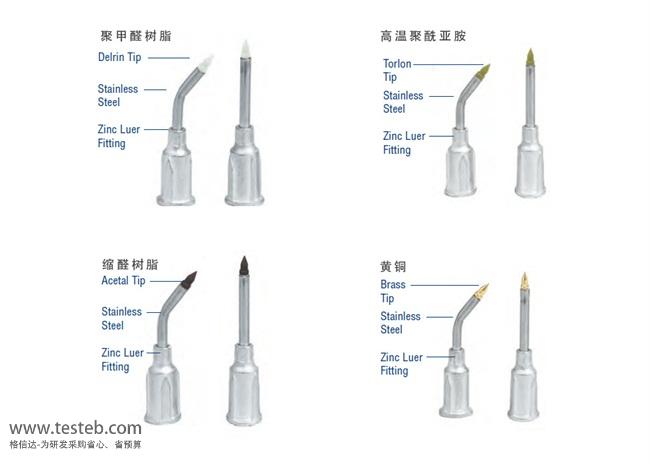

賽浦斯微型吸頭通過連續真空源提供的真空吸力吸取搬運細小元件，處理部件盡最小達0.006"(0.152mm)。美國Virtual VSPT系列圓晶吸筆頭專為處理微小元件設計，它們必須使用連續的真空系統，如TV-1000、V8100電動真空吸筆機。Virtual VSPT吸筆頭共有四種材質類型吸筆頭。
1、聚甲醛樹脂塑料尖頭，米色ESD防靜電，VSPT2010-BD晶圓吸頭可防止元件機械性損傷，耐溫100℃
2、縮醛吸頭，黑色非ESD安全，VSPT2010-BA吸針耐溫100℃
3、聚酰亞胺吸頭，橄欖色，耐高溫非ESD安全，可承受高達232℃溫度
4、鍍金黃銅材質耐高溫吸筆頭，導電，溫度范圍260℃

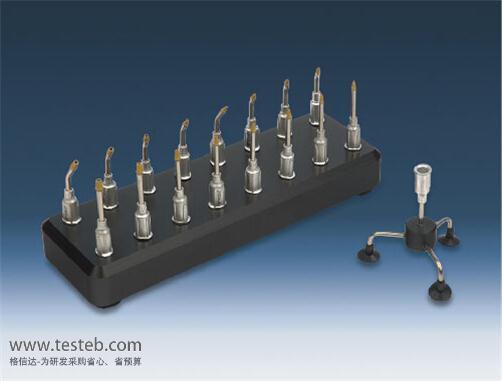

美國VIRTUAL微晶片專用圓晶吸筆頭及吸盤特點
專門用于晶片切割之后吸取移動
備有8種常用尺寸吸筆頭可供選擇
virtual真空工具特有三腳吸盤可吸取更重的元件
| 型號前綴 | VSPT1005- | VSPT2010-圓晶吸筆頭 | VSPT2515- | VSPT3020-圓晶吸頭 |
| OD * ID |
0.010”x 0.005”/ 0.25mm*0.13mm |
0.020”x 0.010”/ 0.51mm*0.25mm |
0.025”x 0.015”/ 0.64mm*0.38mm |
0.030”x 0.020”/ 0.76mm*0.51mm |
| 型號前綴 | VSPT4030- | VSPT6040- | VSPT7050- | VSPT8060- |
| OD * ID |
0.040”x 0.030”/ 1.02mm*0.76mm |
0.060”x 0.040”/ 1.52mm*1.02mm |
0.070”x 0.050”/ 1.78mm*1.27mm |
0.080”x 0.060”/ 2.00mm*1.52mm |
注：吸筆頭OD-外經，ID-內徑，后綴兩個字母代碼組合，B-彎頭、S-直頭，D-Delrin聚甲醛樹脂、T-Torlon聚酰亞胺耐高溫
更詳細的微型圓晶吸針吸頭介紹請查看文檔http://www.testeb.com/download/201608/Virtual_VSPT_TIPS.pdf
美國賽浦斯Virtual VSPT圓晶吸筆頭訂貨型號
| 型號 | 形狀 | 規格尺寸OD外經 x ID內徑 | 材質 |
| VSPT1005-BD | Bent彎頭 | 0.010” (0.25mm) x 0.005” (0.13mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT2010-BD吸頭 | Bent彎頭 | 0.020” (0.51mm) x 0.010” (0.25mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT2515-BD | Bent彎頭 | 0.025” (0.64mm) x 0.015” (0.38mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT3020-BD吸針 | Bent彎頭 | 0.030” (0.76mm) x 0.020” (0.51mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT4030-BD | Bent彎頭 | 0.040” (1.02mm) x 0.030” (0.76mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT6040-BD | Bent彎頭 | 0.060” (1.52mm) x 0.040” (1.02mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT7050-BD | Bent彎頭 | 0.070” (1.78mm) x 0.050” (1.27mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT8060-BD | Bent彎頭 | 0.080” (2.00mm) x 0.060” (1.52mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT1005-SD | Straight直頭 | 0.010” (0.25mm) x 0.005” (0.13mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT2010-SD | Straight直頭 | 0.020” (0.51mm) x 0.010” (0.25mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT2515-SD | Straight直頭 | 0.025” (0.64mm) x 0.015” (0.38mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT3020-SD | Straight直頭 | 0.030” (0.76mm) x 0.020” (0.51mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT4030-SD | Straight直頭 | 0.040” (1.02mm) x 0.030” (0.76mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT6040-SD | Straight直頭 | 0.060” (1.52mm) x 0.040” (1.02mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT7050-SD | Straight直頭 | 0.070” (1.78mm) x 0.050” (1.27mm) | Delrin聚甲醛樹脂，ESD防靜電 |
| VSPT8060-SD | Straight直頭 | 0.080” (2.00mm) x 0.060” (1.52mm) | Delrin聚甲醛樹脂，ESD防靜電 |
|
VSPT1005-BA VSPT1005-SA |
Bent彎頭 Straight直頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | Acetal縮醛樹脂 |
|
VSPT2010-BA VSPT2010-SA |
Bent彎頭 Straight直頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | Acetal縮醛樹脂 |
|
VSPT2515-BA VSPT2515-SA |
Bent彎頭 Straight直頭 |
0.025” (0.64mm) x 0.015” (0.38mm) | Acetal縮醛樹脂 |
|
VSPT3020-BA VSPT3020-SA |
Bent彎頭 Straight直頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | Acetal縮醛樹脂 |
|
VSPT4030-BA VSPT4030-SA |
Bent彎頭 Straight直頭 |
0.040” (1.02mm) x 0.030” (0.76mm) | Acetal縮醛樹脂 |
|
VSPT6040-BA VSPT6040-SA |
Bent彎頭 Straight直頭 |
0.060” (1.52mm) x 0.040” (1.02mm) | Acetal縮醛樹脂 |
|
VSPT7050-BA VSPT7050-SA |
Bent彎頭 Straight直頭 |
0.070” (1.78mm) x 0.050” (1.27mm) | Acetal縮醛樹脂 |
|
VSPT8060-BA VSPT8060-SA |
Bent彎頭 Straight直頭 |
0.080” (2.00mm) x 0.060” (1.52mm) | Acetal縮醛樹脂 |
| VSPT0803-BD圓晶吸頭 | Bent彎頭 | 0.008” (.203mm) x 0.003” (.076mm) | Delrin聚甲醛樹脂 |
| VSPT0803-SD | Straight直頭 | 0.008” (.203mm) x 0.003” (.076mm) | Delrin聚甲醛樹脂 |
| VSPT0803-BA | Bent彎頭 | 0.008” (.203mm) x 0.003” (.076mm) | Acetal縮醛樹脂 |
| VSPT0803-SA晶圓吸頭 | Straight直頭 | 0.008” (.203mm) x 0.003” (.076mm) | Acetal縮醛樹脂 |
|
VSPT1005-BT VSPT1005-ST |
Bent彎頭 Straight直頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | High-Temp Torlon高溫聚酰亞胺 |
|
VSPT2010-BT微晶片吸頭 VSPT2010-ST |
Bent彎頭 Straight直頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | High-Temp Torlon高溫聚酰亞胺 |
|
VSPT2515-BT VSPT2515-ST |
Bent彎頭 Straight直頭 |
0.025” (0.64mm) x 0.015” (0.38mm) | High-Temp Torlon高溫聚酰亞胺 |
|
VSPT3020-BT VSPT3020-ST |
Bent彎頭 Straight直頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | High-Temp Torlon高溫聚酰亞胺 |
|
VSPT4030-BT VSPT4030-ST |
Bent彎頭 Straight直頭 |
0.040” (1.02mm) x 0.030” (0.76mm) | High-Temp Torlon高溫聚酰亞胺 |
|
VSPT6040-BT VSPT6040-ST |
Bent彎頭 Straight直頭 |
0.060” (1.52mm) x 0.040” (1.02mm) | High-Temp Torlon高溫聚酰亞胺 |
|
VSPT7050-BT VSPT7050-ST |
Bent彎頭 Straight直頭 |
0.070” (1.78mm) x 0.050” (1.27mm) | High-Temp Torlon高溫聚酰亞胺 |
|
VSPT8060-BT VSPT8060-ST |
Bent彎頭 Straight直頭 |
0.080” (2.00mm) x 0.060” (1.52mm) | High-Temp Torlon高溫聚酰亞胺 |
|
VSPT1005-BB VSPT1005-SB |
Bent彎頭 Straight直頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | Brass黃銅 |
|
VSPT2010-BB VSPT2010-SB |
Bent彎頭 Straight直頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | Brass黃銅 |
|
VSPT2515-BB VSPT2515-SB |
Bent彎頭 Straight直頭 |
0.025” (0.64mm) x 0.015” (0.38mm) | Brass黃銅 |
