深圳美國Virtual VSPT6040-BD 真空吸筆價格與型號參數
- 型號 類型 VSPT6040-BD真空吸筆
- 制造商 品牌 美國Virtual
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Virtual VSPT6040-BD微型吸筆頭吸針內徑1.0mm、外徑1.5mm，用于吸取非常細小的微晶芯片元件，聚甲醛樹脂材質具有ESD防靜電安全，工作溫度可達100℃，另有銅鍍金材質可以耐高溫260℃，此類極小型真空吸筆頭須通過氣管連接壓縮氣源或電動泵，并套接筆桿使用。
VSPT6040-BD 真空吸筆圖片

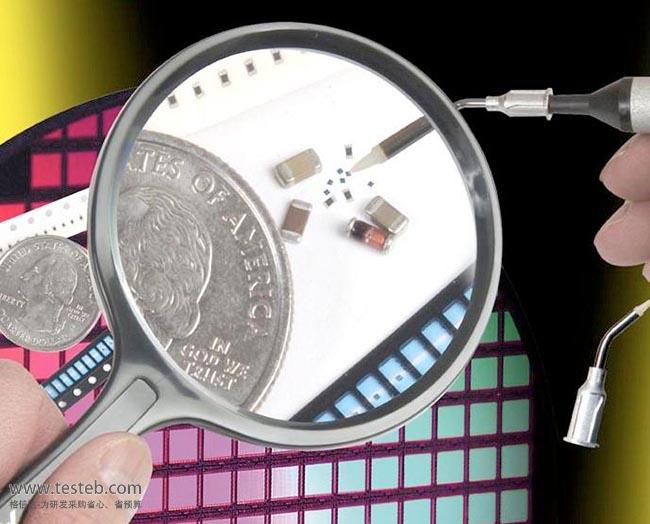

美國VIRTUAL VSPT6040-BD微型吸筆頭微芯片吸取1mm內徑
Virtual SMALL PARTS Tips簡寫VSPT，即微型真空吸筆頭，設計用于處理非常小的元件，吸針尖頭采用防靜電Delrin迭爾林（聚甲醛樹酯）材質，因此不會出現靜電或機械損壞，工作溫度可達100℃。鍍金黃銅材質則適用于一般處理應用，可耐高溫260℃）。美國Virtual VSPT系列極小型真空吸筆頭直徑可達0.1mm~1mm至1.5mm，適用于微型芯片、晶粒及細小元件拾取轉移，它們需要連續真空源如壓縮空氣或電動泵，并套接筆桿使用。
美國Virtual VSPT6040-BD吸筆頭內徑1.0mm、外徑1.5mm，ESD防靜樹脂尖可防止元件機械性損傷，耐溫100℃，吸咀前端彎曲可獲得良好的視野，操作時不會擋住視線，非常適合精密拾取、組裝操作。
常用的Virtual VSPT極小型吸筆頭型號
VSPT0803-BD超細型真空吸筆頭，外徑0.008” (0.203mm) x 內徑0.003” (0.076mm) ，Delrin聚甲醛樹脂
VSPT1005-BD微型吸筆頭 彎頭Bent, 0.010" (0.25mm) OD x 0.005" (0.13mm) ID，ESD防靜電樹脂
VSPT2010-BD Bent, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID
VSPT2515-BD Bent, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID
VSPT3020-BD Bent, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID
VSPT4030-BD Bent, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID
VSPT6040-BD Bent, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID
VSPT7050-BD Bent, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID
VSPT8060-BD Bent彎頭, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID
VSPT1005-SD Straight直頭, 0.010" (0.25mm) OD x 0.005" (0.13mm) ID，ESD防靜電聚甲醛樹脂材質
VSPT2010-SD Straight, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID
VSPT2515-SD Straight, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID
VSPT3020-SD Straight, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID
VSPT4030-SD Straight, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID
VSPT6040-SD Straight, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID
VSPT7050-SD Straight, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID
VSPT8060-SD Straight直咀吸頭, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID

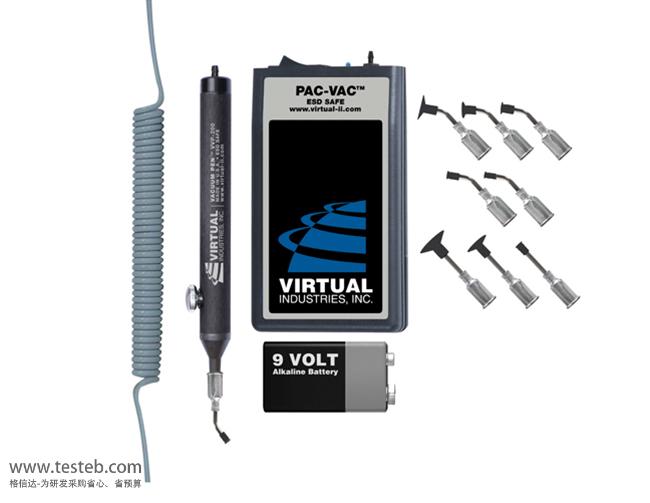

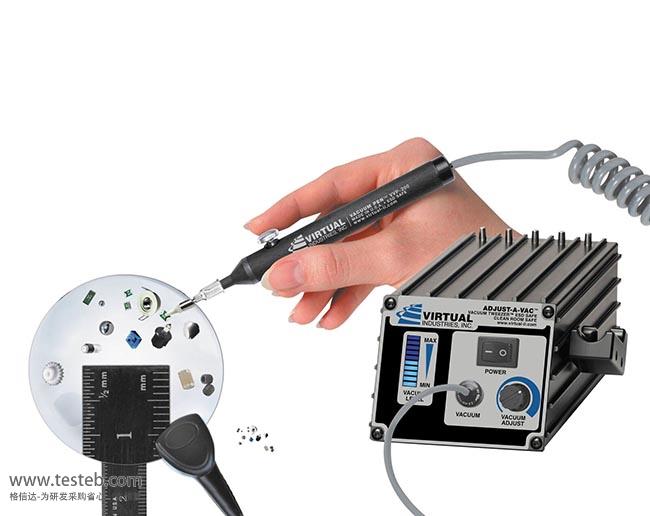

說明：Virtual真空吸筆頭VSPT系列須使用廠務真空并連接氣管、吸筆，或配套電動吸筆機如：插電臺式型Virtual TV1000-220、日本HAKKO 394鋼筆型吸筆電池驅動、國產真空吸筆500g大吸力可調。我公司深圳格信達科技科技均有相關樣品，可聯系我們試樣，可提供7天內試用。
美國Virtual SMALL PARTS Tips微型吸筆頭型號規格
| 型號(B彎頭Bent、S直頭Straight) | 規格尺寸OD外經 x ID內徑 | 材質（耐溫100℃、銅鍍金耐高溫260℃） |
|
VSPT0803-BD超精細吸筆頭 VSPT0803-SD微型直頭 |
0.008” (0.203mm) x 0.003” (0.076mm) | Delrin聚甲醛樹脂，防靜電，耐溫100℃ |
|
VSPT1005-BD真空吸筆頭 VSPT1005-SD直型吸頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | Delrin聚甲醛樹脂，ESD，工作溫度100℃ |
|
VSPT2010-BD微晶吸頭 VSPT2010-SD直咀 |
0.020” (0.51mm) x 0.010” (0.25mm) | 同上，白色 |
|
VSPT2515-BD吸筆頭 VSPT2515-SD |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
|
VSPT3020-BD彎頭吸筆頭 VSPT3020-SD直型吸筆頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
|
VSPT4030-BD芯片吸筆頭 VSPT4030-SD |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
|
VSPT6040-BD吸筆頭1mm VSPT6040-SD |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
|
VSPT7050-BD彎頭 VSPT7050-SD直頭 |
0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
|
VSPT8060-BD吸針 VSPT8060-SD |
0.080” (2.00mm) x 0.060” (1.52mm) | Delrin聚甲醛樹脂，ESD防靜電 |
|
VSPT1005-BB耐高溫硬質吸頭 VSPT1005-SB |
0.010” (0.25mm) x 0.005” (0.13mm) | Brass黃銅，耐高溫260℃ |
|
VSPT2010-BB VSPT2010-SB |
0.020” (0.51mm) x 0.010” (0.25mm) | Brass黃銅金屬吸針 |
|
VSPT2515-BB VSPT2515-SB |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上，金黃色 |
|
VSPT3020-BB彎咀 VSPT3020-SB直咀 |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
|
VSPT4030-BB彎頭 VSPT4030-SB直頭 |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
|
VSPT6040-BB VSPT6040-SB |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
|
VSPT7050-BB VSPT7050-SB |
0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
|
VSPT8060-BB VSPT8060-SB |
0.080” (2.00mm) x 0.060” (1.52mm) | 同上 |
注：后綴字母含義——（B-彎頭Bent、S-直頭Straight）、（D-Delrin防靜電聚甲醛樹脂、B-Brass鍍金黃銅材質）
VIRTUAL微型吸筆頭規格說明書http://www.testeb.com/download/201812/Virtual-II_VSPT_tip.pdf
