深圳美國Virtual VSPT8060-BD 真空吸筆價格與型號參數
- 型號 類型 VSPT8060-BD真空吸筆
- 制造商 品牌 美國Virtual
- PDF規格說明書
-
功能參數簡介：Virtual VSPT系列非常細小真空吸筆頭吸嘴直徑小至0.1mm~1mm至1.5mm，VSPT8060-BD型號尖頭外徑2.00mm*內徑1.52mm，尖部為ESD防靜電聚甲醛樹脂材質耐溫100℃，用于微型芯片及細小元件拾取轉移，非常適合精密操作。

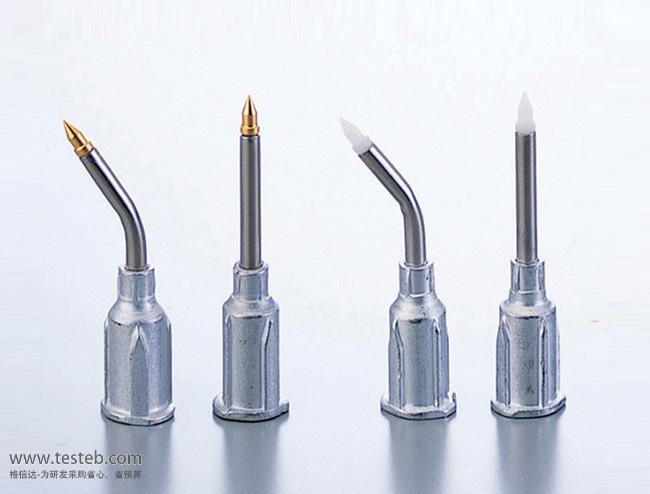

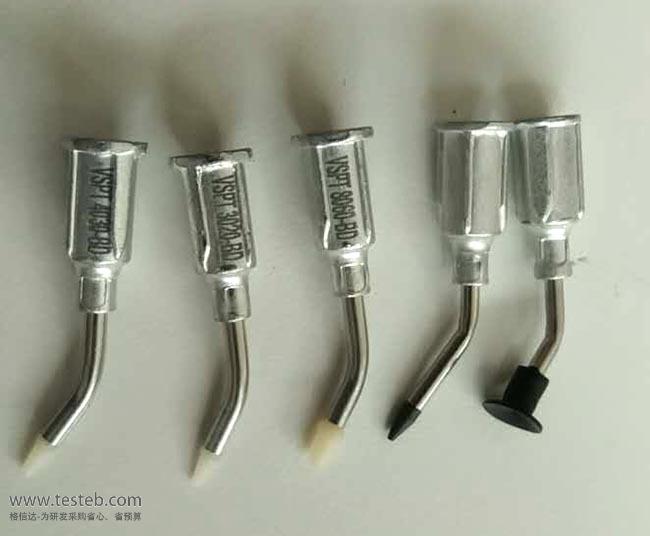

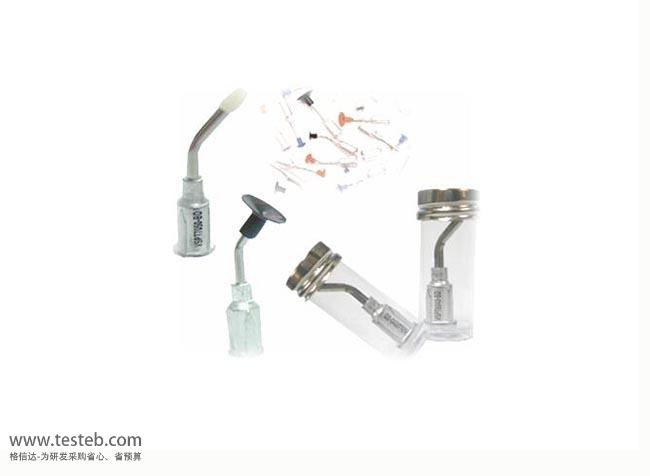

VSPT8060-BD 真空吸筆圖片
美國Virtual VSPT8060-BD真空吸筆頭1.5mm芯片吸取
原裝美國Virtual VSPT系列細小真空吸筆頭吸咀直徑0.1mm~1mm至1.5mm，適用于微型芯片、晶粒及細小元件拾取轉移。VIRTUAL VSPT8060-BD真空吸筆頭尖頭內徑1.5mm、外徑2.0mm，ESD防靜電聚甲醛樹脂軟尖部，可防止元件機械性損傷，耐溫100℃，非常適合精密操作。Virtual擁有滿足大多數應用的真空吸筆工具，開發創新的手動真空處理工具，提供定制的吸取轉移解決方案
美國Virtual SMALL PARTS Tips微型真空吸筆頭型號規格
| 型號 | 規格尺寸OD外經 x ID內徑 | 材質 |
|
VSPT0803-BD超精細吸筆頭 VSPT0803-SD微型直頭 |
0.008” (0.203mm) x 0.003” (0.076mm) | Delrin聚甲醛樹脂，防靜電，耐溫100℃ |
|
VSPT1005-BD真空吸筆頭 VSPT1005-SD直型吸頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | Delrin聚甲醛樹脂，ESD防靜電，耐溫100℃ |
|
VSPT2010-BD微晶吸頭 VSPT2010-SD直咀 |
0.020” (0.51mm) x 0.010” (0.25mm) | 同上，白色 |
|
VSPT2515-BD微小吸頭 VSPT2515-SD |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
|
VSPT3020-BD彎頭吸筆頭 VSPT3020-SD直型吸筆頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
|
VSPT4030-BD芯片吸筆頭 VSPT4030-SD |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
|
VSPT6040-BD真空吸筆頭 VSPT6040-SD吸筆頭1mm |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
|
VSPT7050-BD VSPT7050-SD直型吸針 |
0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
|
VSPT8060-BD吸筆頭 VSPT8060-SD |
0.080” (2.00mm) x 0.060” (1.52mm) | Delrin聚甲醛樹脂，ESD防靜電 |
|
VSPT1005-BB耐高溫硬質吸頭 VSPT1005-SB |
0.010” (0.25mm) x 0.005” (0.13mm) | Brass黃銅，耐高溫260℃ |
|
VSPT2010-BB VSPT2010-SB |
0.020” (0.51mm) x 0.010” (0.25mm) | Brass黃銅吸針 |
|
VSPT2515-BB VSPT2515-SB |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上，金黃色 |
|
VSPT3020-BB彎咀 VSPT3020-SB直咀 |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
|
VSPT4030-BB彎頭 VSPT4030-SB直頭 |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
|
VSPT6040-BB VSPT6040-SB |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
|
VSPT7050-BB VSPT7050-SB |
0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
|
VSPT8060-BB VSPT8060-SB |
0.080” (2.00mm) x 0.060” (1.52mm) | 同上 |
注：后綴兩個字母代碼組合，B-彎頭、S-直頭；D-Delrin防靜電聚甲醛樹脂、B-Brass鍍金黃銅材質
須通過氣管連接真空氣源或電動泵并套接筆桿使用，用于處理微小元件、硅晶粒等物體
常見配套電動吸筆機如：TV1000-220、TV1500-ELITE-220潔凈室真空吸筆、國產500g大吸力可調電動真空泵
美國威士Virtual VSPT細型吸筆頭常見型號組合
VSPT-KIT-8-BD套組：8個彎頭吸筆頭，ESD防靜電聚甲醛樹脂材質，含VTH-8支架
VSPT1005-BD超細型彎頭Bent, 0.010" (0.25mm) OD x 0.005" (0.13mm) ID，ESD防靜電聚甲醛樹脂材質
VSPT2010-BD Bent, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID
VSPT2515-BD Bent, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID
VSPT3020-BD Bent, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID
VSPT4030-BD Bent, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID
VSPT6040-BD Bent, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID
VSPT7050-BD Bent, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID
VSPT8060-BD Bent彎頭, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID
VSPT-KIT-8-SD套組：8個直頭吸筆頭，ESD防靜電聚甲醛樹脂材質，含VTH-8支架
VSPT1005-SD Straight直頭, 0.010" (0.25mm) OD x 0.005" (0.13mm) ID，ESD防靜電聚甲醛樹脂材質
VSPT2010-SD Straight, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID
VSPT2515-SD Straight, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID
VSPT3020-SD Straight, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID
VSPT4030-SD Straight, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID
VSPT6040-SD Straight, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID
VSPT7050-SD Straight, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID
VSPT8060-SD Straight直咀吸頭, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID
VSPT-KIT-16-D套組：8個直頭和8個彎頭，ESD防靜電聚甲醛樹脂材質，含VTH-16支架
