深圳美國Virtual VWT-5R-AR 真空吸筆價格與型號參數
- 型號 類型 VWT-5R-AR真空吸筆
- 制造商 品牌 美國Virtual
- PDF規格說明書
-
功能參數簡介：美國VIRTUAL VWT-5R-AR圓形12寸吸筆頭外徑127mm，特別適合處理薄脆的12英寸wafers晶圓、硅片或高價值關鍵部件，可與電池式晶圓吸筆配套使用，或外接廠務壓縮空氣氣源，穩固安全轉移物體，PEEK模塑而成，ESD防靜電，耐溫100℃。

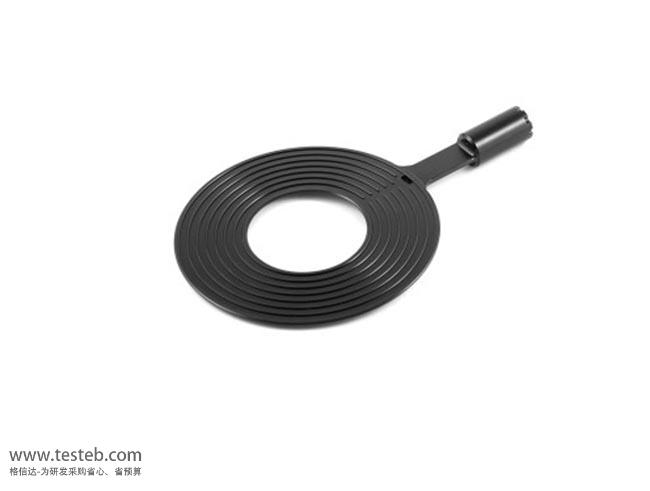

VWT-5R-AR 真空吸筆圖片

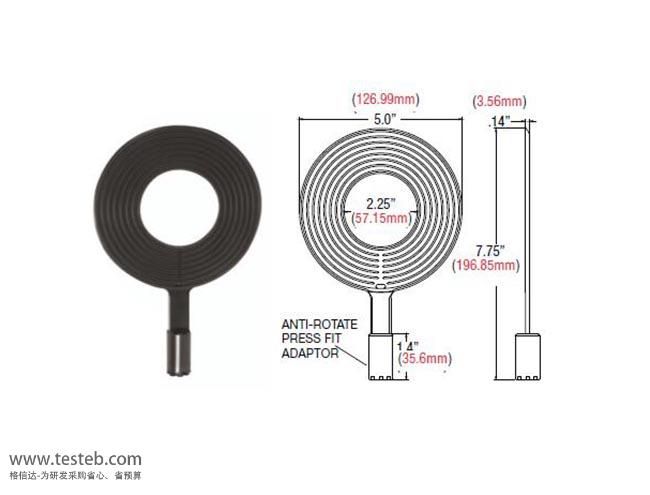

Virtual VWT-5R-AR 12寸晶圓吸筆頭圓形環高價值Wafer硅片拾取
Virtual Press-Fit Molded PEEK Wafer Tips晶圓吸筆頭材質為PEEK聚醚醚，ESD防靜電安全，耐溫100攝氏度，用于薄脆的wafers硅晶圓、Solar Cell太陽能電池、平板拾取轉移，穩定操作、安全可靠。VIRTUAL VWT-5R-AR圓形吸筆頭外徑127mm，厚度3.56mm，可處理12寸直徑300mm物體，與VPW6300電池式吸筆、WVE-9000電動真空吸筆配套使用，或外接廠務壓縮空氣氣源。另有VMWT-D 12寸方形筆頭。
與Molded PEEK吸筆頭配套的美國Vitual真空晶圓吸筆類型
1、便攜式可移動電池驅動
VPWE7300AR-MW8八寸真空吸筆，配VMWT-C 8寸筆頭，可現場更換的充電電池，帶電量及安全真空度提示燈
VPW6300-VWT5R-220晶圓吸筆，配VWT-5R-AR圓形吸筆頭，12英寸wafers拾取專用，帶安全真空度操作提示燈
VPW6300AR-MW8晶圓真空吸筆，配8寸PEEK吸筆頭VMWT-C，內置電池帶電量提示和操作指示燈
PV4000A-MW4電池式吸筆，配4寸吸盤，一次性9V電池供電，便攜式操作，低成本，可選更換4~12寸頭
PV4300-MW8電池式晶圓吸筆，帶八英寸筆頭，安全真空度操作提示燈，9V電池供電，性價比高
V3200-CLN-MW6六寸晶圓吸筆，內置9V電池微型真空發生器，口袋型設計，潔凈室標準
2、臺式電動插電型
WVE-9000-MW8八寸晶圓吸筆，條形真空度顯示，確保安全操作安全可靠
AV-5000可調式真空吸筆，ADJUST-A-VAC® Elite旋鈕調整吸力主機，保護銦化鎵、氮化鎵等脆弱易碎晶圓
WV-9000-MW8-220插電式經濟型版本，可更換4"、6"、8寸、12英寸晶圓吸筆頭
3、晶圓吸筆套件，外接氣源，壓縮空氣或氮?dú)?/p>
VWWB-2A-MW8-1/8真空吸筆套件，PEEK VMWT-C吸頭，1/8螺紋適配接口
VVSW-MW8空壓式晶圓吸筆，2米1/16寸接口管VCH-1/16-6

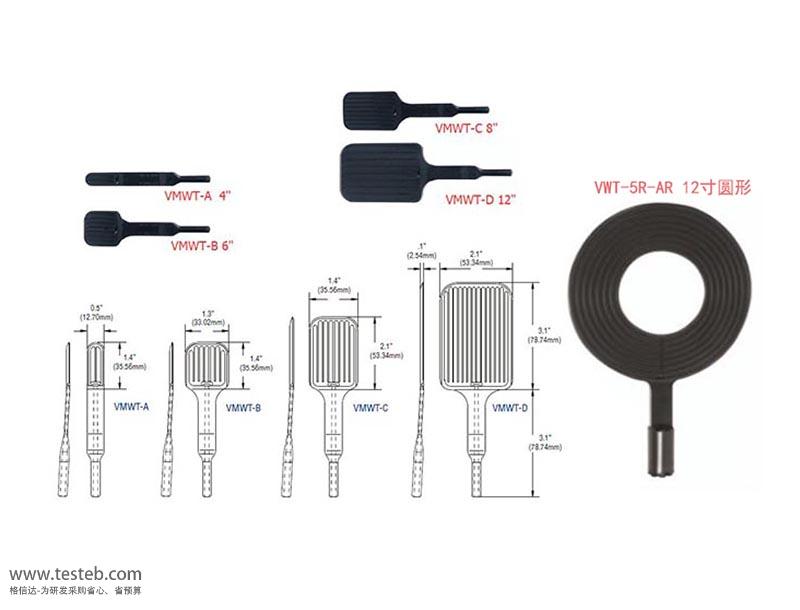

美國VIRTUAL PEEK吸筆頭及高溫吸頭型號規格
■ PEEK聚醚醚酮材質，模塑加工制成，ESD防靜電，耐溫100℃，頭部厚度0.1寸=2.54mm、手柄長78.74mm
VMWT-A 4寸晶圓吸筆頭：盤面長*寬=35.56mm x 12.70mm，用于4” (100mm) wafers
VMWT-B 6寸吸筆頭：盤面長*寬35.56mm x 33.02mm，拾取轉移六寸6” (150mm) wafers晶圓
VMWT-C 8寸吸筆頭：盤面長*寬53.34mm x 35.56mm，拾取八英寸(200mm) wafers
VMWT-D方形12寸吸筆頭：盤面長*寬78.74mm x 53.34mm，可用于拾取12英寸wafers
VWT-5R-AR圓形12寸吸筆頭：厚度3.56mm，外徑127mm，處理1薄脆元件2" 300mm晶圓、硅片、平板
另可選購防止轉動的適配頭VMWT-ADAPT-AR：ESD-Safe Anti Rotate Tip Adaptor、VF-40M-5接口過濾器5個一組
特殊擴展型號：
1、彎曲型——VMWT-A/B/C/D型可訂購向下彎曲D或者上彎型U，常規的彎曲角度有10°、20°、30°，在型號后面加入方向及角度代碼，如：VMWT-A20U表示四寸吸筆頭前端向上彎曲20度，VMWT-D10D 12寸吸筆頭彎曲10度朝下。另可訂購“L”左彎、“R”右彎如VMWT-B20L，或者特殊定制款。
2、加長型——VMWT-B/C/D即6寸、8寸、12寸筆頭可加長連接桿長度，由標準長78.74mm擴展到200mm，對應型號分別為VMWT-B-EX200、VMWT-C-EX200、VMWT-D-EX200。
Press-Fit Molded PEEK吸筆頭規格說明書http://www.testeb.com/download/201812/Virtual_PEEK_VMWT-ABCD.pdf
Virtual晶圓吸筆頭選型文檔http://www.testeb.com/download/201812/Virtual_Wafer_Tips_VMWT.pdf
■ 高溫涂層吸筆頭，耐高溫250℃，筆頭為鋁制陽極氧化材質、厚度3.3mm，不銹鋼連接桿長度76.20mm
VWT-100075-PF 4寸耐高溫吸筆頭：長寬尺寸(1.05“ x 0.75") 26.67mm x 19.05mm，適用4” (100mm) wafers
VWT-170110-PF 6寸耐高溫吸筆頭：長寬尺寸(1.70“ x 1.10") 43.18mm x 27.94mm，用于6” (150mm) wafers
VWT-250125-PF 8寸耐高溫吸筆頭，長寬尺寸(2.50“ x 1.25") 63.50mm x 31.75mm，吸取8” (200mm) wafers
與PEEK材質一樣支持特殊擴展的彎曲角度、加長連接桿長度
