深圳威樂Weller WES51DUK 焊臺價格與型號參數
- 型號 類型 WES51DUK焊臺
- 制造商 品牌 威樂Weller
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：威樂Weller WES51模擬焊臺主機功率60W，搭載50W焊筆，通過旋鈕控制調節溫度范圍50℃~480℃，可通過PW50插卡鎖定烙鐵頭溫度，保證焊接工藝，用于電子產品制造的返工和維修，操作簡單方便，價格經濟。

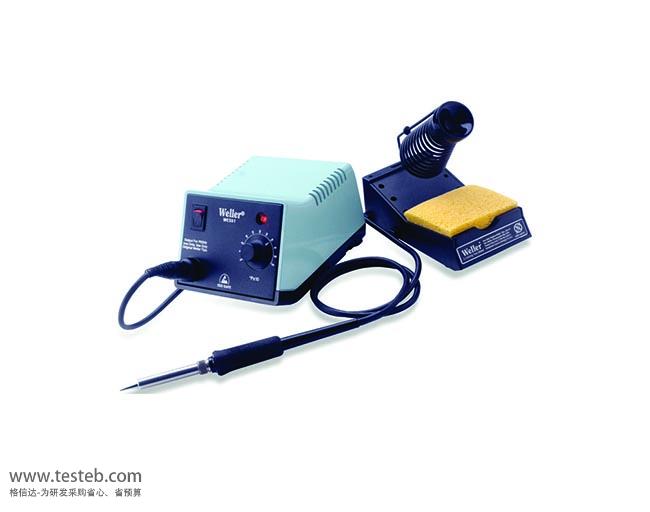

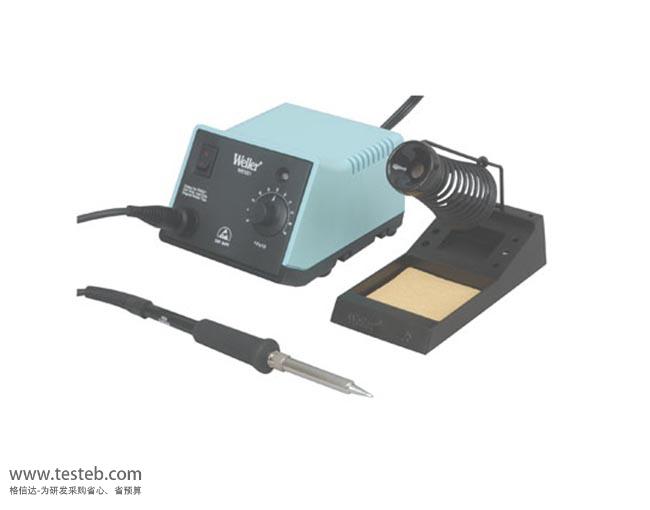

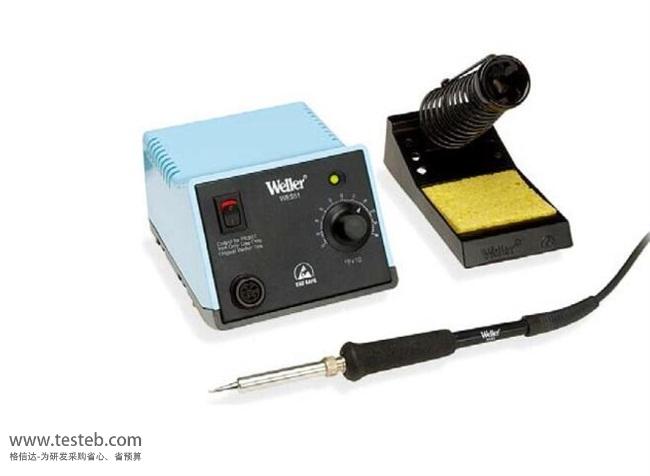

WES51DUK 焊臺圖片
德國威樂Weller WES51焊臺WES51DUK電烙鐵
Weller威樂WES51焊臺防靜電設計，主機功率60W，數字電子控制系統為各種焊接作業提供了優良的控制性能，采用微處理器控制，操作簡單方便，適用于工業制造以及返工和維修部門。Weller WES51焊臺可通過旋鈕調節控制焊咀溫度，烙鐵頭控溫范圍50~480℃，可通過PW50插卡鎖定烙鐵頭溫度，保證焊接工藝。
Weller WES51焊臺性能特點
發熱芯與溫度傳感器的創新組合，提高升溫及回溫速度
無線鎖溫，插卡鎖定烙鐵頭溫度/鎖定面板操作，保證焊接工藝
ESD防靜電設計，99分鐘自動關機，節約使用成本
符合人體學的焊筆PES51，操作舒適
使用ET系列烙鐵頭，根據烙鐵頭形狀，可以校準溫度
美國Weller WES 51焊臺規格參數
| 焊臺 | WES51，主機功率50W |
| 工作電壓 | 230/50/60Hz |
| 焊筆 | PES51 50W電烙鐵手柄，線纜長1.22M，含ET T烙鐵頭 |
| 溫度范圍 | 50℃-480℃，溫度準確性±2℃ |
| 空載溫漂 | ±6℃ |
| 焊嘴接地電阻 | ≤2Ω |
| 焊咀漏電壓 | ≤2mV |
| 支架烙鐵咀 | 使用PH50焊筆座，ET系列烙鐵頭 |
威樂WES 51焊臺規格說明書http://www.testeb.com/download/201808/Weller_WES51.pdf
wes51模擬焊臺用戶說明書英文版http://www.testeb.com/download/201808/Weller_WES51_Manual.pdf
WES 51焊臺烙鐵頭溫度鎖定操作
1、將溫度控制旋鈕調整到所需的烙鐵頭溫度。
2、將鎖定卡插入到前面板上的ESD符號，直到LED開始緩慢閃爍紅色。在2.5秒內取出鎖定卡，溫度設定將被鎖定。此時指示器為紅色，并且轉動溫度調節旋鈕對烙鐵頭溫度沒有影響。
3、解除鎖定時，通過將鎖定卡插入到ESD符號來反轉鎖定，直到LED慢慢閃爍（紅色）。在2.5秒內拆下鎖定筆，溫度設定旋鈕將正常工作，指示燈LED將是“綠色”。
注：如果在“鎖定模式”期間已經調整了溫度設置旋鈕，一旦解除鎖定，焊臺將控制到新的設置點。
WELLER威樂WES51焊臺訂貨信息
WES51DUK焊臺：WES51焊錫工具套裝，模擬控制，旋鈕調節230V
PES51焊筆或LR21 50W大熱量焊筆，使用ET烙鐵頭
ETT圓錐形烙鐵頭，直徑0.4mm，.024" x .036" x .625"
ET S錐形烙鐵頭長尖頭，直徑0.4mm
ET O錐形焊咀長尖頭，直徑0.4mm
ET R鑿狀烙鐵頭 彎頭，1.6 mm，0.7 mm
ET H鑿狀 直頭，0.8 mm，0.4 mm
ET A鑿狀 直頭，1.6 mm，0.7 mm
ET B鑿狀 直頭，2.4 mm，0.8 mm
ET C鑿狀 直頭，3.2 mm，0.8 mm
ET D鑿狀 直頭，4.6 mm，0.8 mm
ET E鑿狀 直頭，5.6 mm，1.2 mm
ET K鑿狀 長直頭，1.2 mm，0.4mm
ET L鑿狀 長直頭，2.0 mm，1.0mm
ET M鑿狀 長直頭，3.2 mm，1.2mm
ET F圓頭 45°傾角，直徑Ø1.2 mm
ET BB圓頭 45°傾角，直徑Ø2.4 mm
ET CC圓頭 45°傾角，直徑Ø3.2 mm
ET P圓形烙鐵頭，直徑0.8mm
ET BS圓頭，直徑2.4mm
ET CS圓頭，直徑3.2mm
ET SMD SMT焊接、拆焊頭，2.5 mm或者3.8 mm
ET GW翼狀烙鐵頭，拖焊操作
0054170399 旋入式烙鐵頭
0052475099 ET測溫頭Ø0.5 mm
0058720781 LT轉接頭，可用于LR21、FE50焊筆
WESD51DUK：WESD51數字焊臺焊錫工具，數字控制，230V
WES51K：60W焊錫工具
WES51 Analog Soldering Station模擬焊臺：Power Unit, Soldering Pencil, Stand, Sponge
WESD51 Digital Soldering Station數字焊臺：Power Unit, Soldering Pencil, Stand, Sponge
WESD51D Digital Soldering Station數字焊臺：Power Unit, Soldering Pencil, Stand, Sponge
WES 51焊臺產品爆炸圖結構部件
1、SW110：Power Switch
2、WES206：Circuit Board Assembly for WES51
3、TR215：Power Transformer, 120VAC, 60 Hz
4、TR216：Power Transformer, 230VAC, 50/60 Hz
5、PES51：PES51 Soldering Iron Only
6、BA60套筒：Barrel Nut Assembly
7、PES201發熱芯：Heater/Sensor Assembly
8、PES203：Cord/Handle Assembly
PW50：Lockout Pencil
EC254：Spring and Funnel Only for PH50 Iron Stand
PH50：Tool Stand w/Spring and Funnel for PES51 Tool
SMTA：Surface Mount Tip Adapter for PES51 Tool
WA2000：Soldering Tool Analyzer
K111：Temperature Test Kit w/Thermocoupled ETA Tip Type ?K?
WPB1：Weller® Polishing Bar
SF60：Tool Funnel for SMT Tips (PES51 Iron)
TC205：Replacement Sponge (PES51 Iron)
