深圳美國ILT XSD340A 輻照計/照度計價格與型號參數
- 型號 類型 XSD340A輻照計/照度計
- 制造商 品牌 美國ILT
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：International Light ILT2400輻照計和XSD340A探頭組成的測量系統可用于PCB印刷線路板光刻膠工藝，可測量320-475nm光阻劑作用光譜，校準于405nm，光探測器可承受輻照強度范圍8e-7至10W/cm2，NIST可溯源ISO17025認證校準報告，保證測量結果精確可靠。

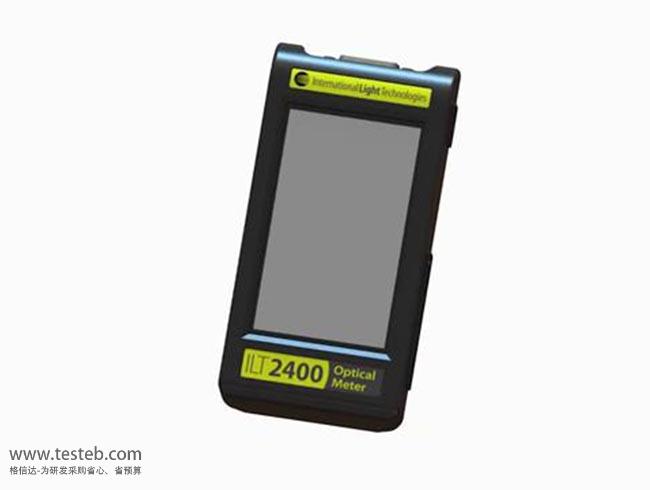

XSD340A 輻照計/照度計圖片

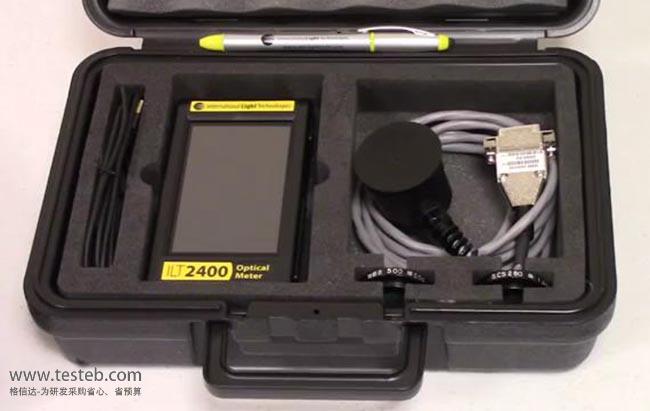

美國萬國光學ILT2400+XSD340A輻照計405nm光刻膠照度
Photoresist光阻劑廣泛用于PCB印刷電路板行業，通過其使用蝕刻化學品來布置電路連接或印刷電路板跡線。光刻膠也被用于半導體工業，它是用于形成單個半導體器件的微小電路的微圖案的光刻生產中的關鍵步驟?？刂乒饩€輻照強度和曝光時間是至關重要的，它可以避免在加工和生產過程中光刻膠的浪費性下曝光或曝光過度。為了保持這些設置，需要具有盡可能接近光阻劑作用光譜的光譜響應的測光表來精確地知道光致抗蝕劑曝光的程度。

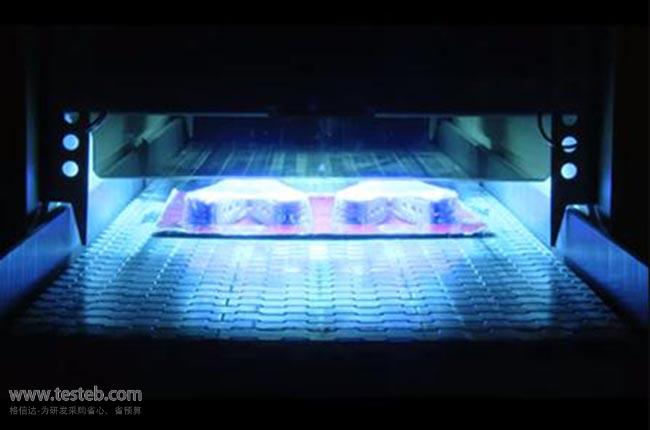

光刻膠曝光的加工設備通常非常緊湊并且沒有足夠的空間來進行輻照度測量。美國International Light致力于提供各種獨特的光刻膠專用儀器來實現這些困難的測量。ILT2400輻照計具有采用可能換分離探頭設計，具有8個量級的動態測量范圍，測量速度可達100μs，內置可充電電池持續長達8小時，4.3寸觸摸屏顯示，可橫向和縱向觀看，以手持價格研究質量，測光表和探測器均帶NIST可溯源ISO17025認證校準報告。International Light XSD340A探頭測量光譜范圍320-475nm，校準于405nm，適用于PCB曝光系統光刻膠工藝、UVA光源強度，可測量8e-7 至10W/cm2曝光輻照強度。
國際光學International Light XSD系列光阻劑曝光探測器
ILT2400+XSD140A：量程4e-8 to 0.7 W/cm2，響應波段320-475 nm，校準于405nm波長
ILT2400+XSD340A：量程8e-7 to 10 W/cm2，響應波段320-475 nm，校準于405nm波長
ILT2400+XSD140B：量程7e-8 to 1 W/cm2，光譜范圍326-401 nm，中心波長365nm
ILT2400+XSD340B：量程3e-6 to 30W/cm2 高強度，測量光譜326-401 nm，校準于365nm
測光表及探頭規格說明書http://www.testeb.com/download/201805/ILT2400_XSD340_SD140.pdf
ILT2400中文版簡易操作說明書http://www.testeb.com/download/201805/ILT2400_Quick_Manual.pdf
分析儀軟件http://www.testeb.com/download/201805/ILT_DataLight-Trend-Manual.pdf
美國International Light PCB印刷線路板曝光測量輻照計與探頭選型表
| 輻照計/探頭組合 | 響應波長頻譜 | 測量范圍 | 類型及應用 |
| ILT5000, SED033/A/W | 320-475 nm | 2e-9 ~ 2 W/cm² |
臺式，Photoresist光刻膠/光阻材料， PCB板曝光系統，UVA光源，UV-Vis光源 |
| ILT2400, SED033/A/W | 320-475 nm | 2e-7 ~ 2 W/cm² | 手持式，Photoresist光刻膠/光阻劑，同上 |
| ILT1000/A/W | 320-475 nm | 2e-7 ~ 2 W/cm² |
手持式，Photoresist光刻/光阻劑， PCB板曝光系統，UVA光源，UV-Vis光源 |
| ILT1700, SED033/A/W | 320-475 nm | 7e-9 ~ 4 W/cm² | 臺式，Photoresist光刻/光阻劑，同上 |
| ILT2400, XSD140A | 320-475 nm | 4e-8 ~ 0.7 W/cm² |
手持式，Photoresist光刻/光阻劑， PCB板曝光系統，UVA光源，UV-Vis光源 |
| ILT2400, XSD340A | 320-475 nm | 8e-7 ~ 10 W/cm² | 同上，大功率高強度輻照探頭 |
| ILT5000, SED033/B/W | 326-401 nm | 3e-10 ~ 0.2 W/cm² |
臺式，Photoresist光刻/光阻劑， PCB板曝光系統，UVA光源，UV-Vis光源 |
| ILT2400, SED033/B/W | 326-401 nm | 2e-8 ~ 0.2 W/cm² | 手持式，同上 |
| ILT1700, SED033/B/W | 326-401 nm | 5e-9 ~ 0.5 W/cm² | 臺式，同上 |
| ILT1000/B/W | 326-401 nm | 2e-7 ~ 2 W/cm² | 手持式，同上 |
| ILT2400, XSD140B | 326-401 nm | 7e-8 ~ 1 W/cm² |
手持式，Photoresist光刻/光阻劑， PCB板曝光系統，UVA光源，UV-Vis光源 |
| ILT2400, XSD340B | 326-401 nm | 2e-6 ~ 30 W/cm² | 手持式，Photoresist光刻膠/光阻劑，高強度測量 |
| ILT2400, SSD001 | 260-400 nm | 6e-6 ~ 0.9 W/cm² |
手持式，超薄傳感器， PCB板曝光系統，UVA光源，UV-Vis光源 |
