深圳歐普士optris optris-CTXL3MH3 在線式紅外測溫儀價格與型號參數
- 型號 類型 optris-CTXL3MH3在線式紅外測溫儀
- 制造商 品牌 歐普士optris
- PDF規格說明書
-
功能參數簡介：德國歐普士紅外測溫儀Optris CT XL 3MH3溫度范圍250～1800°C,D:S比300:1，適用于所有二極管激光器和固體激光器，專門應用于激光熔化焊接和激光軟釬焊，光譜響應2.3 μm，發射率及透射率 0.100～1.100可通過設置鍵或軟件調節，可選擇信號模擬輸出或USB、RS232數字輸出。

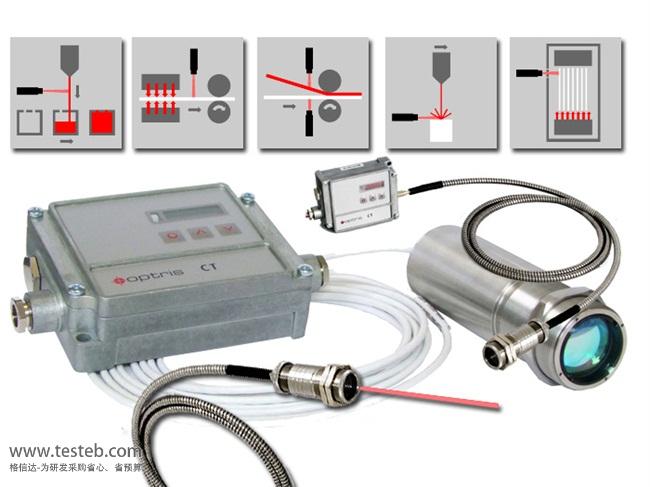

optris-CTXL3MH3 在線式紅外測溫儀圖片
歐普士紅外線測溫儀optris CT XL 3MH2：200-1500°C / 2.3 μm激光加工專用
Optris CT XL 3M在線式紅外測溫儀特點
溫度范圍100~1800度，可通過設置鍵或軟件來調節
專門應用于激光熔化焊接和激光軟釬焊
特殊的激光輻射濾光片，適用于所有二極管激光器和固體激光器(VIS to 1800nm and 10.6 μm)
CT XL 3MH在線式紅外測溫儀光學分辨率達100:1，3MH1、3MH2、3MH3型號可達300:1
遠焦距型可以配合激光瞄準儀光學使用
無須冷卻可以在高達85℃環境溫度下正常工作
2.3μm短波段的探測器可以有效降低發射率設置導致的測量偏差
歐普士紅外測溫儀Optris CT XL 3M激光加工專用系列技術參數
| 溫度范圍 |
（可通過設置鍵或軟件來調節） 100～600℃(3MH) 150～1000℃(3MH1) 200～1500℃(3MH2) 250～1800℃(3MH3) |
| 光譜響應 | 2.3μm |
|
光學分辨率 (90%能量) |
100:1(3MH) 300:1(3MH1、3MH2、3MH3) |
| 系統精度 | ±(0.3%讀數+2℃)（發射率=1，響應時間為1s；環溫23±5℃） |
| 重復精度 | ±(0.1%讀數+1℃)（環溫23±5℃） |
| 溫度分辨率 |
0.1K（指熱紅外傳感器分辨熱輻射最小差異的能力，也就是能分辨的最小溫差， 溫度分辨率不同顯示的圖像精度就不同） |
| 響應時間 | 1ms(90%)(低信號水平時動態適應) |
| 發射率及透射率 | 0.100～1.100 （可通過設置鍵或軟件調節） |
| 信號處理 | 峰值保持，谷值保持，平均值，高級保持（可通過設置鍵或軟件調節） |
| 模擬輸出 | 0/4～20mA、0～5/10V、K或J型熱電偶、報警輸出（常開24V/50mA） |
| 數字輸出(選件) | USB，RS232，RS485，CAN，Profibus DP，Ethernet |
| 輸出阻抗 |
mA max.500Ω(8～36VDC) mV min.100KΩ(純阻抗負載) 熱電偶 20Ω |
| 信號輸入 | 可編程信號輸入調節發射率和環境溫度，觸發保持功能 |
| 軟件 | optris Compact Connect |
| 環境溫度 | 探頭:-40～85℃、電子盒: 0～85℃；環境等級IP65(NEMA-4) |
| 存儲溫度 | 探頭:-40～125℃、電子盒: -40～85℃；相對濕度10～95%，不結露 |
| 其它選項 | 電纜線長度3米；電流max.100mA；電源8～36VDC；繼電器(選件)：2×60VDC/42VACeff； |
德國歐普士紅外測溫儀CT XL 3M系列主機型號
optris CT XL 3MH: 100-600°C / 2.3 µm / 100:1
optris CT XL 3MH1: 150-1000°C / 2.3 µm / 300:1
optris CT XL 3MH2: 200-1500°C / 2.3 µm / 300:1
optris CT XL 3MH3: 250-1800°C / 2.3 µm / 300:1
Optris CT XL 3M系列激光加工專用紅外線測溫儀鏡頭型號
FF optics: 36 mm @ 3600 mm
SF optics: 11 mm @ 1100 mm
CF1 optics: 0.85 mm @ 85 mm
CF2 optics: 1.5 mm @ 150 mm
CF3 optics: 2 mm @ 200 mm
CF4 optics: 4.5 mm @ 450 mm
