蘇州泰克Tektronix AFG1062 函數信號發生器價格與型號參數
- 型號 類型 AFG1062函數信號發生器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：泰克Tektronix AFG1062任意波形函數信號發生器60MHz帶寬，2個輸出通道，在整個帶寬內1mVpp~10Vpp輸出振幅，14位垂直分辨率和1uHz頻率分辨率，可以生成各種實驗室測試所需精準波形，輕松得到更精確的測試結果，內置頻率計數器為測量頻率/周期/脈寬/占空比提供了簡便精確的方式。

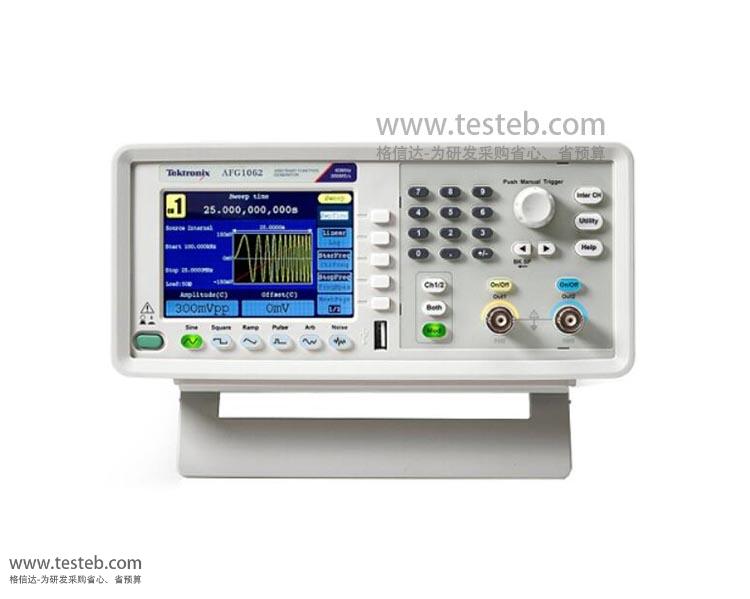

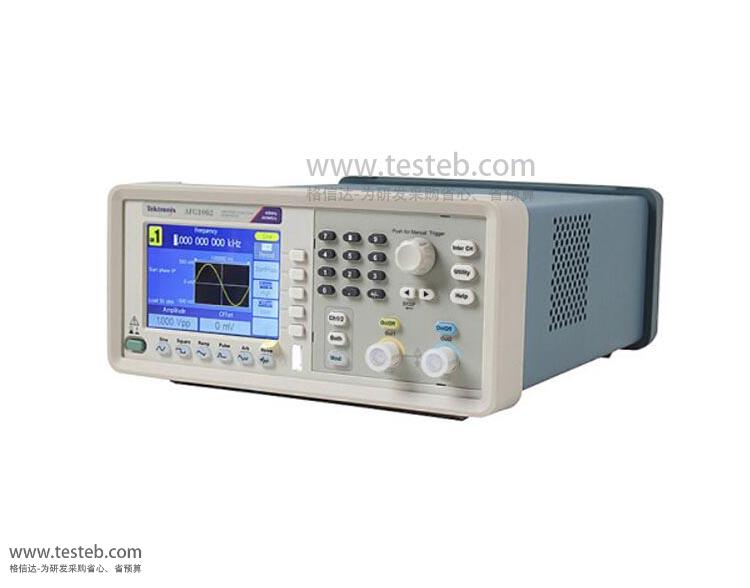

AFG1062 函數信號發生器圖片
Tektronix泰克AFG1062信號發生器60MHz頻率任意波形生成
美國泰克Tektronix AFG1000系列任意波形發生器提供了性價比好的雙通道波形生成工具，1 μHz ~ 25 MHz（AFG1022）或60 MHz（AFG1062）正弦波形范圍，12位或1μHz分辨率和±1 ppm 漂移高穩定性時基，在頻域中提供杰出的信號保真度。由于1 mVp-p 到10 Vp-p 輸出幅度范圍及整個頻 率范圍內14 位或1 mVp-p 分辨率，您不必再在輸出幅度和頻 率之間進行取舍。泰克AFG1062信號發生器4種運行模式、50 種內置常用波形和內置 200 MHz 頻率計數器，滿足試驗和測試工作中的大多數波形 發生需求。3.95 英寸TFT LCD、快捷按鈕、USB 接口和PC 軟件提供了最直觀的儀器配置方式。
泰克Tektronix AFG1000系列任意波形信號發生器特點
3.95英寸專用 TFT 液晶顯示屏，簡便操作面板和菜單功讓使用者更快地掌握使用技巧
雙通道輸出，AFG1062信號發生器具有60MHz正弦波形、30MHz方波，AFG1022型號為25MHz/12.5 MHz
14位，125MS/s 或300MS/s任意波形，8k點或1M點記錄長度，幅度1mVp-p ~ 10Vp-p至50Ω負載
內置正弦波、方波、脈沖波、鋸齒波、噪聲波和45 種常用任意波形，生成各種實驗室測試所需波形
連續模式、掃描、突發和調制模式(AM, FM, PM,ASK, FSK, PSK, PWM)滿足試驗/測試大部分要求
內置 6 位分辨率的 200 MHz 計數器為測量頻率/周期/脈寬/占空比提供了簡便精確的方式
64-MB 非易失內存，存儲任意波形，標配USB主控/設備接口，用于擴大內存和遠程控制
利用外部U盤，免費ArbExpress使得編輯用戶自定義波形變得異常簡便，標配5年保修
Tektronix泰克AFG1062信號發生器規格參數
| 型號 | AFG1022任意信號發生器 | AFG1062信號發生器 |
| 模擬帶寬/輸出通道 | 25 MHz，雙通道 | 60 MHz，雙通道 |
| 輸出頻率 | 1 uHz 到 25 MHz | 1 uHz 至 60 MHz |
| 記錄長度 | 8k 點 | 1M 點 |
| 采樣率 | 125 MS/s | 300 MS/s |
| 垂直分辨率 | 14 位 | 14 位 |
| 正弦波范圍 | 1 μHz 至 25 MHz | 1 μHz 至 60 MHz |
| 突發模式下的正弦波 | 2 mHz 至 25 MHz | 2 mHz 至 30 MHz |
| 幅度平坦度 (1 Vp-p) |
<10 MHz：±0.4 dB ≥10 MHz 且 ≤25 MHz：±0.7 dB |
<10 MHz：±0.5dB ≥10 MHz 且 ≤60 MHz：±0.9 dB |
| 諧波失真 (1 Vp-p) |
≤10 MHz：< -50 dBc >10 MHz：< -50 dBc |
≤10 MHz：< -60 dBc >10 MHz：< -47 dBc |
| 總諧波失真 | 0.2%（10 Hz 至 20 kHz，1 Vp-p） | |
| 相位噪聲 典型值 | 1 MHz：10 kHz 偏置下 < -110 dBc/Hz，1 Vp-p | |
| 方波范圍 | 1 μHz 至 12.5 MHz | 1 μHz 至 30 MHz |
| 上升時間/下降時間 | <12 ns | <10ns |
| 抖動 (rms)，典型值 | <1 ns | <500 ps |
| 過沖 | 過沖<5% | 過沖<5% |
| 任意波形范圍 | 1 μHz ~ 10 MHz | 1 μHz ~ 30 MHz |
| 突發模式下任意波形 | 2 mHz 到 10 MHz | 2 mHz 到 30 MHz |
| 有效模擬帶寬 | 30 MHz | 60 MHz |
| 內存/存儲長度/采樣率 | 64 MB，2 ~ 8192點，125 MS/s | 64 MB，2~ 1M 點，300 MS/s |
TEK信號發生器規格說明書http://www.testeb.com/download/202006/Tektronix_AFG1000_Datasheet.pdf
泰克Tektronix信號發生器訂貨信息
AFG1022或AFG1062任意波形/函數發生器安全和一致性測試說明，打印的文件
文檔光盤，包含PDF文件：用戶手冊、程序員手冊、數據和性能檢驗手冊
裝箱清單、電源線、打印的校準證明文件
USB電纜1條A 型到B 型，BNC電纜2 條
泰克為中華人民共和國補充的信息單：中國RoHs 打印的文件
熔絲，組件；5 x 20mm，0.5 A，250V，時延
熔絲，組件；5 x 20mm，1 A，250V，時延
保修，五年保修，含部件和人工費
