天津奧美加AMG LSG-40 激光測徑儀價格與型號參數
- 型號 類型 LSG-40激光測徑儀
- 制造商 品牌 奧美加AMG
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：AMG LSG-40激光測徑儀通過非接觸式激光掃描測量物體的外徑、寬度、厚度、跳動或橢圓度等，測量范圍0.10mm~30.0mm，精度±0.001mm，適用于工件、軸類、管材棒材、線材等的品質檢測或物料分選。

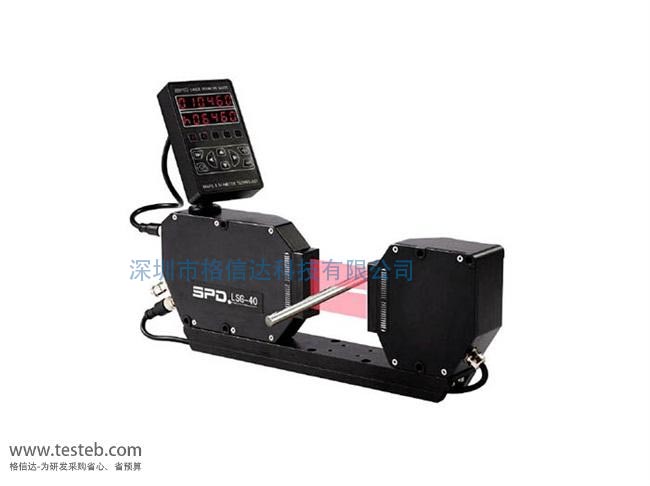

LSG-40 激光測徑儀圖片

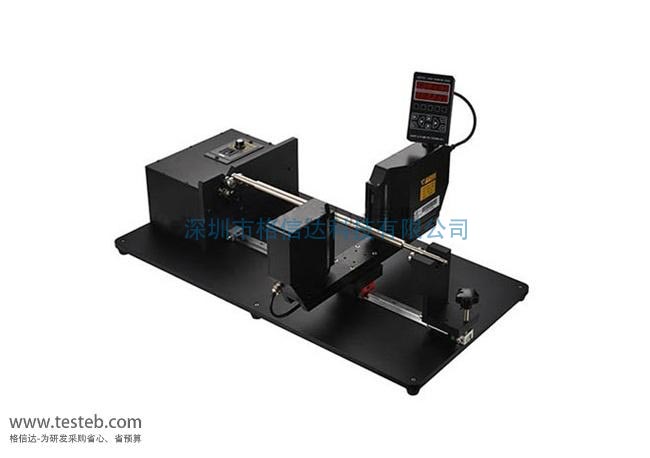

LSG-40激光測徑儀管材直徑跳動測量
LSG-40激光測徑儀采用非接觸式光學掃描的測量方式，測量物體的外徑、寬度或厚度、跳動或橢圓度等。LSG-40鐳射測量儀工作原理由半導體激光器發出激光束，通過電機帶動八棱鏡高速旋轉，將激光器光束掃描通過棱鏡轉換為平行光通過測試區，當測試區有被測物時，其會遮擋住部份平行光，并通過聚焦棱鏡在光電接收管上轉換成低電平，而沒有被測物遮擋的平行光則轉換為高電平，通過計算低電平的掃描時間，則可計算出被測物在激光束掃描方向的外徑值，寬度值或厚度值。
奧美加LSG-40激光外徑測量、圓度、跳動測量儀適用于工件、軸類、管材棒材、線材等的在線或離線測量和監控，以及品質檢測、物料分選等，支持透明物測量，測量范圍0.10mm-30.0mm，測量精度±0.002mm，支持5V電壓信號輸出和報警信號輸出功能。LSG-40激光測徑儀采用RS485和MODBUS通信接口，從通信協議可接遠程顯示控制器、電腦或PLC等外圍設備。
LSG-40激光掃描測徑儀特點
采用激光掃描技術，測量范圍大0.10~30.0mm，0.001mm高分辨率
測量精度高±0.002 mm，重復性±1μm，整個測量區域內都保證精度
應用于直徑測量，刀具旋轉的最大外圓測量，單刃雙刃都可以測量
可進行跳動測量、偏擺度測量、工件寬度厚度測量
工件測量速快、效率高，手動測量工件外徑可以1秒一次
LSG40激光測徑儀采用高精度F（θ）鏡，被測物的擺動不影響正常測量
不受外界雜光和煙霧影響測量穩定性
采用SMD電路、體積小、重量輕、抗干擾強
儀器配置報警輸出接口，可外接報警器
具備控制信號輸出 （需配置FD-1系列顯示控制器）
RS-485通訊接口或MODBUS協議，可與顯示控制器、PLC或電腦聯機通訊
奧美加AMG LSG-40激光測徑儀規格參數
| 產品型號 | LSG-40激光測徑掃描儀（直徑、寬度、厚度測量，外圓測量，跳動測量，偏擺度測量） |
| 工作原理 | 非接觸式激光掃描 |
| 光源 | 第二代可見激光，波長650nm |
| 測量范圍 | 0.10mm~30.0 mm |
| 分辨率 | 0.001毫米 (1μm微米) |
| 測量精度 | ±0.002 mm（2μm），重復性±0.001 mm（1μm） |
| 顯示方式 | 本地顯示器，雙排6 位數碼管顯示 |
| 顯示頻率 | 標準為0.2 秒/ 次 （快慢可調節） |
| 掃描速度 | 1600 次/秒 |
| 信號輸出 | ±5V DC 輸出，支持連接遠程顯示控制器 |
| 數據采集分析 | 支持（需要外接電腦并配軟件） |
| 報警信號輸出 | 含雙繼電器報警輸出，可分別輸出超上差、超下差 |
| 透明物測量 | 支持 |
| 供電電源 | 100V to 240V AC, 50Hz～60Hz |
| 儀器功耗 | 小于 15瓦 |
| 外圍溫度 | 5～45℃ |
| 環境濕度 | 35-85% (無冷凝水) |
| 環境要求 | 空氣中不含腐蝕性氣體、嚴重的油,蒸汽及塵埃 |
| 產品凈重 公斤 | 3.6 KG |
| 產品尺寸 | 298*133*49 mm |
| 產品防護 | 整機采用防塵防水保護(但不能夠浸泡入水中) |
| 通信接口 | 儀器采用RS485和MODBUS通信接口，從通信協議可接遠程顯示控制器，電腦或PLC等外圍設備 |
LSG40激光測徑儀說明書http://www.testeb.com/download/201609/AMG_LSG-40.pdf
奧美加激光測徑儀_直徑|外經|寬度|厚度|圓度|偏心率|跳動測量儀參數選型表
| 型號 | 測量范圍 | 精度 | 分辨率（毫米或微米） |
|---|---|---|---|
| LGD-02 | 0.0200mm ~ 1.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LGD-02XY雙向激光 | 0.0200mm ~ 1.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LMP-02便攜式測徑儀 | 0.0200mm ~ 1.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LGD-05鉆頭銑刀測量 | 0.0600mm ~ 3.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LGD-10 PCB鉆頭篩選 | 0.100mm ~ 10.000mm | ±0.001mm即1μm微米 | 0.001mm，即1μm |
| LGD-10XY雙向激光測量線纜 | 0.100mm ~ 10.000mm | ±0.001mm即1μm微米 | 0.001mm，即1μm |
| LGP-10微細管材測量 | 0.100mm ~ 10.000mm | ±0.001mm即1μm微米 | 0.001mm，即1μm |
| LGD-25線纜測徑儀 | 0.100mm ~ 20.000mm | ±0.002mm+0.02%D | 0.001mm，即1μm |
| LGD-25XY雙向激光測徑儀 | 0.100mm ~ 20.000mm | ±0.002mm+0.02%D | 0.001mm，即1μm |
| LGD-60管材直徑測量 | 0.400mm ~ 50.000mm | ±0.003mm+0.02%D | 0.001mm，即1μm |
| LGD-100直徑寬度厚度測量 | 0.500mm ~ 90.000mm | ±0.005mm+0.02%D | 0.001mm，即1μm |
| LSG-2030激光測徑儀 | 0.100mm ~ 25.000mm | ±0.003mm即3μm微米 | 0.001mm，即1μm |
| LSG-40刀具測量、外圓、跳動 | 0.100mm ~ 30.000mm | ±0.002mm即2μm微米 | 0.001mm，即1μm |
| LSG-60外經跳動測量儀 | 0.400mm ~ 60.000mm | ±0.003mm即3μm微米 | 0.001mm，即1μm |
| LSP-0110便攜式激光測徑儀 |
0.02mm - 1.000mm 0.10mm - 6.000mm |
±0.0005mm, 0.5μm ±0.001mm, 1μm微米 |
0.0001mm , 0.1μm 0.001 毫米,1μm |
