天津同惠Tonghui TH2817C LCR電橋測試儀價格與型號參數
- 型號 類型 TH2817CLCR電橋測試儀
- 制造商 品牌 同惠Tonghui
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：同惠TH2817C LCR電橋測試儀是橋是一種高精度、寬測試范圍的阻抗測量?jī)x器，可測量電感L、電容C、電阻R等多種參數，可方便選擇100Hz~100kHz測試頻率，最高測試速度50ms，具有變壓器參數測量能力。

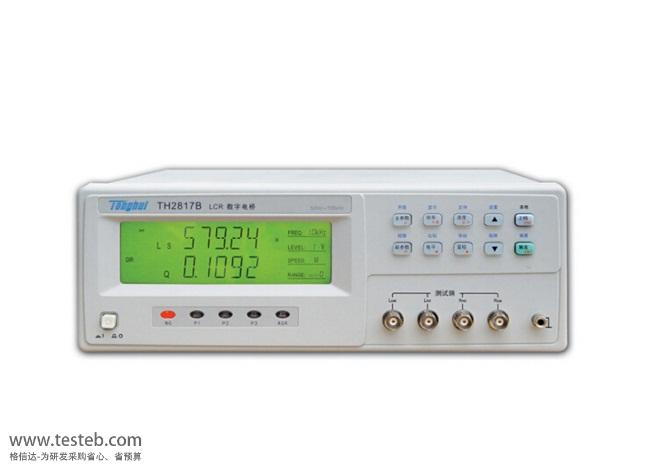

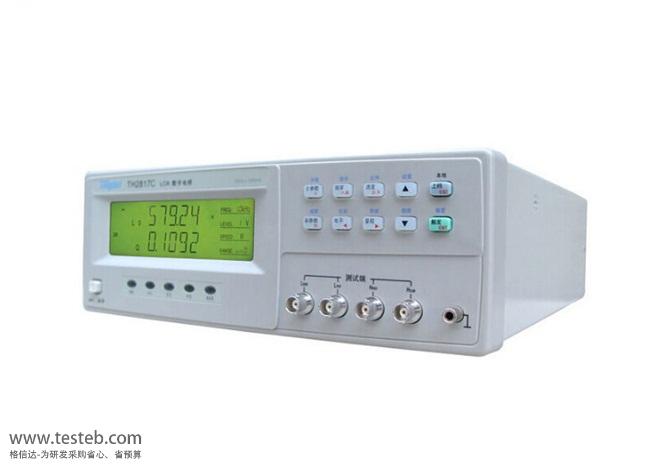

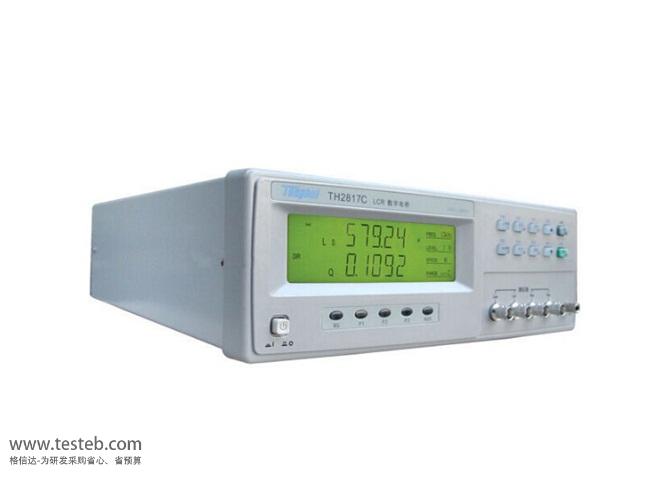

TH2817C LCR電橋測試儀圖片
同惠TH2817C LCR數字電橋100kHz頻率
同惠電橋TH2817是一種高精度、寬測試范圍的阻抗測量 儀器， 可方便選擇100Hz、120Hz、1kHz、10kHz、40kHz、100kHz 六個典型測試頻率，并可選擇0.1Vrms、0.3Vrms、1.0Vrms三個測 試信號電平。可測量電感L、電容C、電阻R等多種參數。 TH2817數字電橋將強大的功能、優越的性能及簡單的操作結合在一起，既能適應 生產現場高速檢驗的需要，又能滿足實驗室高精確度高穩定度的 測量需要。TH2817測試儀的改進型TH2817B和TH2817C數字電橋測試儀是精簡通用型與高性能LCR電橋的完美結合，可滿足生產線質量保證、進貨檢驗及元件評估的測量要求。
TH2817C LCR測試儀具備變壓器測試能力，使用專門測試夾具，無須改變測試線方式便可測量匝數比（N，1/N）、互感（M）、初次級電感（L2A、L2B），初次級直流電阻（DCR、R2）。同時提供可調節的最大50mA的DC偏置電流，可用于通訊變壓器和小功率扼流圈的測試。
同惠TH2817C/TH2817B LCR測試儀特點
大型專用白背光LCD顯示屏
最高測試速度50ms
50Hz~100kHz，10個典型測試頻率
0.1Vrms、0.3Vrms、1.0Vrms三個典型測試電平
30Ω/100Ω兩種可選源阻抗，便于兼容不同LCR電橋的測試一致性
TH2817C電橋可測量變壓器參數，并內置±2VDC偏壓源，可擴展至±5VDC偏壓或最大50mA偏流
自動LCZ功能，可儲存10組儀器測試參數
標準配置RS232C、HANDLER接口,可選配GPIB、IEEE-488接口
同惠TH2817C LCR數字電橋規格參數
| 型號 | TH2817B電橋表 | TH2817C數字電橋測試儀 | |
| 測試參數 | LCR參數 | |Z|,R,X, C, L,Q, D,θ | |
| 變壓器參數 | - | DCR ，M，N，1/N，L2，DCR2 | |
| 測試頻率 | 50Hz, 60Hz, 100Hz, 120Hz, 1kHz, 10kHz, 20kHz, 40kHz, 50kHz, 100kHz，共10點 | ||
| 信號源內阻 | 30 Ω，100 Ω | ||
| 測試電平 | 0.1Vrms，0.3Vrms，1Vrms | ||
| DC偏置 | 電壓源 | - | ±2V, 固定;-5V-+5V, 可調 |
| 電流源 | -50mA-+50mA ，可調 | ||
| 基本準確度 | 0.1% | ||
| 顯示 范圍 | |Z|, R, X | 0.0001 Ω - 99.999MΩ | |
| C | 0.001 pF - 9999.9 μF | ||
| L | 0.001 μH - 99.999 kH | ||
| D | 0.0001 - 9.9999 | ||
| Q | 0.0001 - 9999.9 | ||
| θ | -179.99º - 179.99 º | ||
| N,1/N | 0.001 - 999.99 | ||
| DCR | 0.01 mΩ - 1.9999 MΩ | ||
| M,L2 | 0.001μH - 99.99 k H | ||
| 測量速度 | 快速20次/秒，中速8次/秒，慢速2次/秒 | ||
| 觸發方式 | 內部， 手動， 外部，總線 | ||
| 比較器功能 | 四檔（三檔合格一檔不合格)，另有一個附屬AUX檔 | ||
| 存儲器 | 10組內部?jī)x器設定供存儲/調用 | ||
| 接口 | RS-232C，HANDLER， GPIB (選件) | ||
同惠TH2817C電橋測試儀規格說明書http://www.testeb.com/download/201611/Tonghui_TH2817C.pdf
TH2817系列LCR測試儀使用說明書http://www.testeb.com/download/201611/Tonghui_TH2817_manual.pdf
