天津同惠Tonghui TH2828 LCR電橋測試儀價格與型號參數
- 型號 類型 TH2828LCR電橋測試儀
- 制造商 品牌 同惠Tonghui
- PDF規格說明書
-
功能參數簡介：同惠精密LCR數字電橋TH2828/TH2828A/TH2828S測試頻率20Hz-1MHz，1mHz分辨率，高達100MΩ的阻抗測試范圍可以滿足元件與材料的一切測量要求，特別有利于測量低D電容器和高Q電感器的測量。

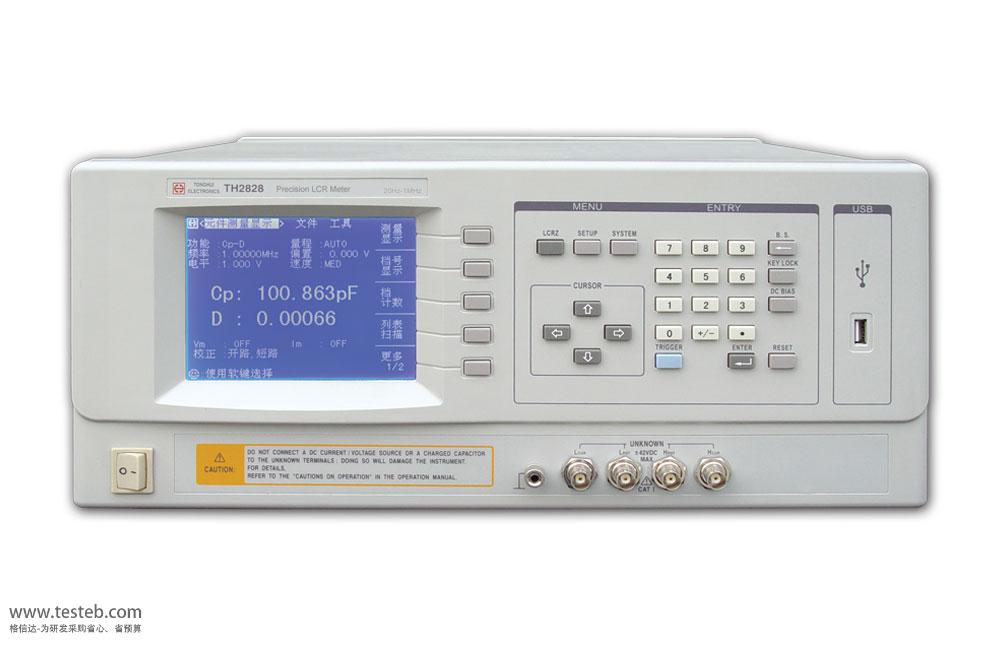

TH2828 LCR電橋測試儀圖片
同惠數字電橋TH2828/TH2828S 1MHZ頻率lcr電橋測試儀
同惠TH2828數字電橋/TH2828A lcr測試儀/TH2828S lcr電橋是采用當前國際最先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，具有0.05%的基本精度、20Hz—1MHz頻率范圍，及高達100MΩ的阻抗測試范圍，可以滿足元件與材料的一切測量要求，特別有利于測量低D電容器和高Q電感器的測量。四端對的端口配置方式可有效消除測試線電磁耦合的影響，將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。
常州同惠1MHz頻率LCR數字電橋TH2828/TH2828A/TH2828S測量應用廣泛——無源元件：電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析；半導體元件：變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析；其它元件：印制電路板、繼電器、開關、電纜、電池等的阻抗評估；介質材料：塑料、陶瓷和其它材料的介電常數和損耗角評估；磁性材料：鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估；半導體材料：半導體材料的介電常數、導電率和C-V特性；液晶材料：液晶單元的介電常數、彈性常數等C-V特性。
TH2828/TH2828A/TH2828S精密LCR數字電橋技術參數
| 測試參數 | |Z|，|Y|，C，L，X，B，R，G，D，Q，θ，ESR，Rp | |
| 測試頻率 |
TH2828： 20Hz-1MHz，6000多個頻點 TH2828A：20Hz-1MHz，44個頻點 TH2828S：20Hz-1MHz，連續頻率 |
|
| 測試電平范圍 | 正常：5mV-2V，恒電平：10mV-1V，1mV 步進 | |
| 輸出阻抗 | 30Ω，100Ω可選 | |
| 基本準確度 |
TH2828：0.05% TH2828A：0.1% TH2828S：0.05% |
|
| |Z|，R，X | 0.00001Ω-99.9999MΩ | |
| |Y|，G，B | 0.00001μS-99.9999S | |
| C | 0.00001pF-9.99999F | |
| L | 0.00001μH-99.9999kH | |
| 顯示范圍 | D | 0.00001-9.99999 |
| Q | 0.01-99999.9 | |
| θ(DEG) | -179.999°-179.999° | |
| θ(RAD) | -3.14159-3.14159 | |
| △% | -999.999%-999.999% | |
| 測量時間（≥1kHz） | 快速：32ms， 中速：90ms， 慢速：650ms | |
| 等效電路 | 串聯，并聯 | |
| 量程方式 | 自動，保持 | |
| 觸發方式 | 內部，手動，外部，總線 | |
| 平均次數 | 1-255 | |
| 清零功能 | 開路，短路，掃頻清零，負載 | |
| 內部直流偏置源 | 0V，1.5V，2V | |
| 比較器功能 | 10檔分選和檔計數功能 | |
| 存儲器 | 可保存20組儀器設定值 | |
| 接口 | RS-232C，HANDLER(選件)，USB(選件)，GPIB(選件) | |
TH2828/TH2828A/TH2828S是電子元器件設計、檢驗、質量控制和生產測試的強有力工具。它的優良性能和功能為電路的設計和開發以及材料（電子材料和非電子材料）的研究和開發提供了強有力的工具。TH2828/TH2828A/TH2828S以其卓越的性能可以實現商業標準和軍用標準如IEC和MIL標準的各種測試。
