通化安捷倫是德科技Keysight 33519B 函數信號發生器價格與型號參數
- 型號 類型 33519B函數信號發生器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書
-
功能參數簡介：Keysight是德科技33519B 30MHz波形發生器可為要求最苛刻的測量生成各種信號，提供遠優于傳統 DDS的信號發生能力、保真度和靈活性，無需進行大量編程即可獲得先進的信號創建/編輯能力。

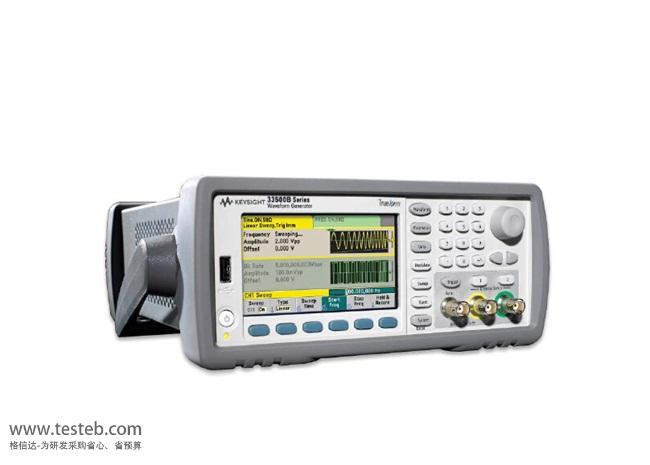

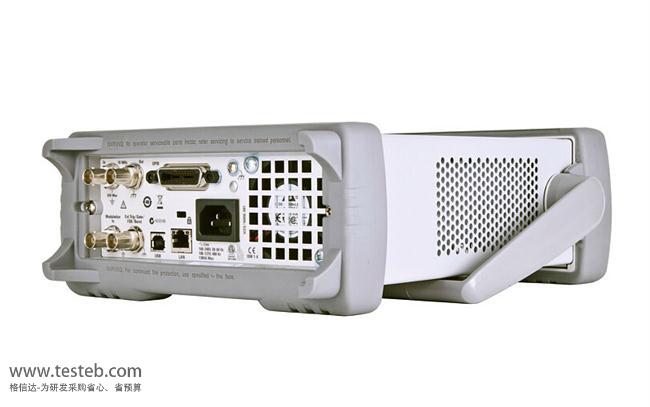

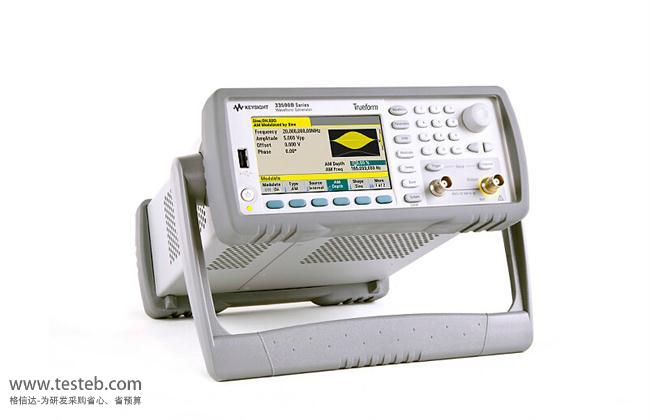

33519B 函數信號發生器圖片
是德科技Keysight 33519B函數波形信號發生器
是德科技Keysight 33500B系列波形信號發生器采用獨有的 Trueform 信號生成技術，提供遠優于傳統 DDS 的信號發生能力，卓越的性能，無以倫比的保真度和杰出的靈活性，讓您從容應對復雜的測試工作，幫助您加快開發速度和提升產品品質。是德科技33519B函數波形發生器具有波形疊加和合成能力，輕松地在信號中添加噪聲，使用單個通道進行裕量和失真測試。
KEYSIGHT 33500B波形發生器的獨有特性
全帶寬脈沖達20MHz或30MHz，獨立設置上升/下降沿時間
雙通道耦合，頻率和幅度，等向和反向，每通道的起始相位的設置，通道間的相移的設置
是德科技信號發生器對兩個信號求和，獨立頻率和幅度的雙音調制信號，方波加正弦，脈沖加噪聲
逐點任意波形，生成多達1M個采樣點(標準)或16M采樣點(可選)
任意波形可連接在一起，生成多達512個序列
33519B函數信號發生器電壓設置1mVpp的最低輸出電壓范圍，10倍的改善
可設置電壓高限和低限值，以防止被測器件過載
提供標準PRBS碼型、PN7...PN23，選擇PN類型，設置比特率，設置邊沿時間
美國Keysight 33500B波形發生器規格參數
| 帶寬 | 20 MHz | 20 MHz | 30 MHz | 30 MHz |
| 通道數 | 單通道 | 雙通道 | 單通道 | 雙通道 |
| 函數波形發生器 | 是德科技33509B | 33510B | 33519B函數信號發生器 | 33520B |
| 任意波形發生器 | 33511B | 33512B任意信號發生器 | 33521B | 33522B信號發生器 |
| 波形 | 標配：正弦波、方波、斜波、脈沖、三角波、高斯噪聲、偽隨機位序列 (PRBS)、直流 | |||
|
內置任意波形： 心率波、指數下降、指數上升、高斯脈沖、迭加正弦波、Lorentz、D-Lorentz、負斜波、sinc |
||||
| 用戶定義任意波形：高達 1 MSa (使用選件 MEM 可達到 16 MSa)， 具有多段波形序列 | ||||
|
工作模式和 調制類型 |
工作模式：持續、調制、頻率掃描、猝發、輸出選通 | |||
| 調制類型：AM、FM、PM、FSK、BPSK、PWM、和 (SUM)(載波加調制) | ||||
| 正弦波 |
頻率范圍：1 μHz ~ 20 MHz 或 30 MHz， 1 μHz 分辨率 幅度平坦度：< 100 kHz ±0.10 dB 諧波失真：100 kHz ~ 1 MHz < -50 dBc |
|||
| 方波和脈沖 |
頻率范圍：1 μHz ~ 20 MHz 或 30 MHz， 1 μHz 分辨率 上升時間和下降時間 (標稱值)：方波8.4 ns固定值，脈沖8.4 ns ~ 1 μs可獨立變化 占空比：0.01% ~ 99.99% |
|||
| 斜波和三角波 |
頻率范圍：1 μHz ~ 200 kHz， 1 μHz 分辨率 斜波對稱：0.0% ~ 100.0%， 0.1% 分辨率 非線性 (典型值)：< 0.05%， 從信號幅度的 5% 至 95% |
|||
| 高斯噪聲 |
帶寬 (典型值)：1 mHz ~ 20 MHz 或 30 MHz， 可變 波峰因數 (標稱值)：4.6 |
|||
| 任意波形特征 |
波形長度：每通道 8 點 ~ 1 M 點 (使用選件 002 可達到 16 MSa)， 按 1 個采樣點遞增 采樣率：1 μSa/s ~ 250 MSa/s， 1 μSa/s 分辨率 電壓分辨率：16 比特 帶寬 (-3 dB， 標稱值)：濾波器關閉 40 MHz 上升時間和下降時間：0.35/ 帶寬 (最小 10 ns)， “標準”或“步進”濾波器啟用 穩定時間 (典型值)：< 200 ns 至最終值的 0.5% 抖動 (典型值)：濾波器關閉 < 40 ps rms，“標準”或“步進”濾波器啟用< 5 ps |
|||
| 保修 | 3年保修期 | |||
