通化安捷倫是德科技Keysight E36313A UPS電源/直流電源價格與型號參數
- 型號 類型 E36313AUPS電源/直流電源
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：是德科技KEYSIGHT E36313A可編程直流電源6V/10A和25V/2A三路輸出，最大功率160W，可同時查看全部三個通道上的獨立電壓和電流測量及設置顯示，輸出數據可分別記錄保存，提供了更好的體驗和精度，具備SCPI編程程控功能，支持USB、LAN連通，可選GPIB連接。

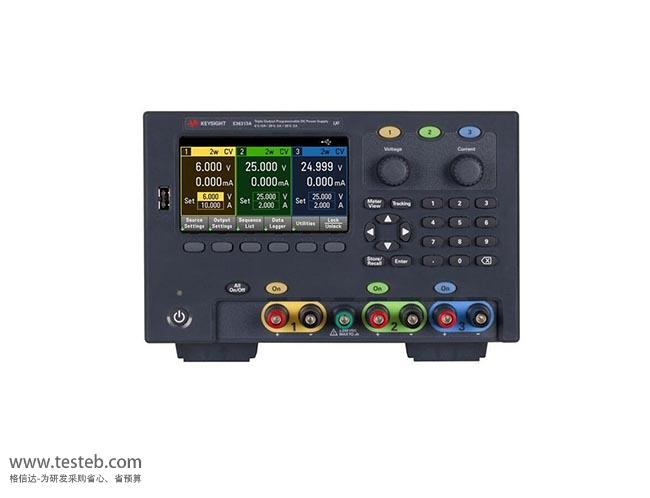

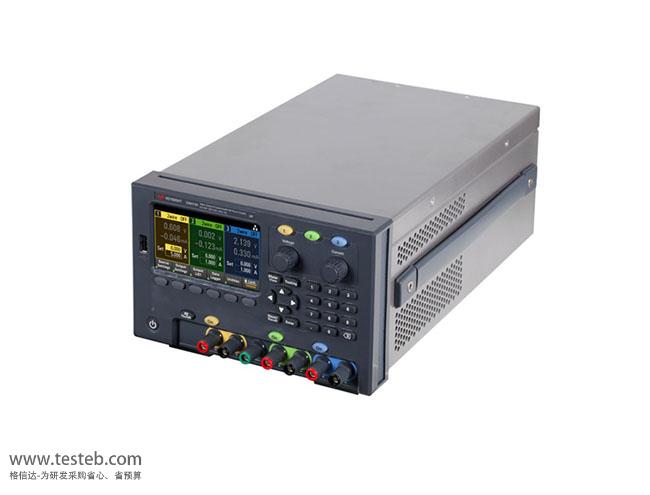

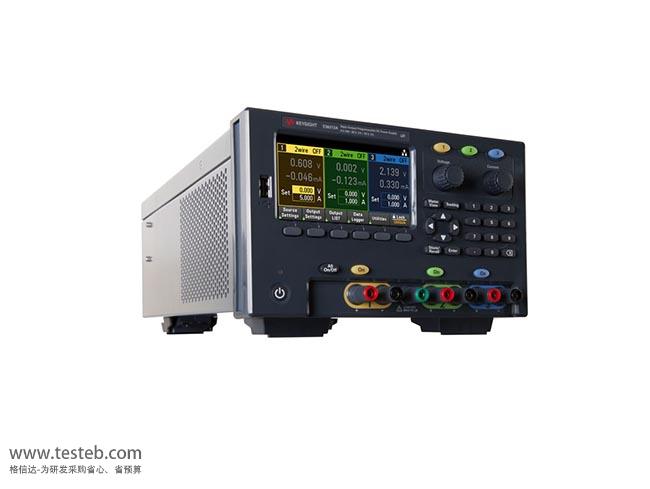

E36313A UPS電源/直流電源圖片
是德科技KEYSIGHT E36313A可編程電源6V/10A和25V/2A三路輸出
是德科技Keysight E3631A三路輸出電源就是一款久負盛譽、深受工程師歡迎的臺式儀器。即使您已經非常熟悉、并能夠得心應手地使用這款三路輸出電源，但隨著新技術的發展，對電源需求的不斷提升，您可能也希望升級到更先進的程控直流電源。全新KEYSIGHT E36300系列臺式電源擁有三種型號——E36311A、E36312A和E36313A線性電源，可簡化測量，縮短測試時間，并提供此類臺式直流電源從未提供過的精度。E36300系列擁有一個 4.3 英寸 LCD 彩色顯示屏和顏色編碼通道，能夠更容易使用前面板和查看測量結果。
KEYSIGHT E36313A電源對E3631A的改進及兼容性
性能改進
同時查看全部三個通道上的電壓和電流測量及設置顯示
所有三路直流輸出的數據可以同時記錄，并顯示到大彩色顯示屏上和保存到文件中
E36313A三路輸出電源比之獲得2倍功率：6V時為10A，±25V時為2A
通過自動并聯和串聯通道組合，在電壓和電流輸出方面獲得更高的靈活性
E36312A和E36313A電源內置輸出序列功能夠靈活創建輸出的上電或下電序列，處理任何復雜要求
在前面板和背板均提供了輸出端接，以便電源和您的被測器件能 夠靈活進行物理連接
E36312A 和 E36313A利用“LIST”（列表）功能，輕松創建輸出波形，利用數據記錄捕獲數據
進行測量，并利用新的現代I/O更快導出數據：USB、LAN連通性，可選GPIB
兼容性
E36300A系列提供了超越E3631A的功能，在前面板提供了三個獨立輸出
改進的技術指標和特征提供了更好的測量和編程精度，SCPI編程功能，相似的物理尺寸
E3631A和E36300系列均可支持 BenchVue軟件，該軟件可以便捷連接、編程和控制多臺儀器
美國Keysight E36300系列提供了E3631A工作模式，以確保兼容性，使E36312A和E36313A能 夠用編程仿真E3631A。這意味著為 E3631A 編寫的代碼，無需任何更改，即可直接 在E36312A和E36313A上使用，在易用性、編程和測量精度方面做出了重大改進，幫助您進一步簡化測試。
Keysight是德科技E36313A可編程直流電源規格參數
| 型號 | E36311A電源 | E36312A電源 | E36313A直流電源 | ||||||
| 特性 | 4.3英寸LCD彩色顯示屏、顏色編碼通道、獨立的電壓和電流旋鈕、USB通信端口 | ||||||||
| - | 標配LAN（LXI）、數字I/O端口，可選GPIB接口 | ||||||||
| 功率輸出 | 80W | 80W | 160W | ||||||
| 額定直流輸出 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| 0 至 6 V | 0 至 +25 V | 0 至 -25 V | 0 至 6 V | 0 至 25 V | 0 至 25 V | 0 至 6 V | 0 至 25 V | 0 至 25 V | |
| 0 至 5 A | 0 至 1 A | 0 至 1 A | 0 至 5 A | 0 至 1 A | 0 至 1 A | 0 至 10 A | 0 至 2 A | 0 至 2 A | |
| 串聯電壓 | 不適用 | 50 V | 50 V | ||||||
| 并聯電流 | 不適用 | 2A | 4A | ||||||
| 負載調整率 ±（輸出的 % + 偏置） | |||||||||
| 電壓 | < 0.01% +2 mV | < 0.01% +2 mV | < 0.01% +4 mV | ||||||
| 電流 | < 0.01% +250 uA | < 0.01% +250 uA | < 0.01% +500 uA | ||||||
| 輸出紋波和噪聲（20 Hz 至 20 MHz） | |||||||||
| 常模電壓 | < 350 uVrms/2 mVpp | < 350 uVrms/2 mVpp | < 350 /2 | < 1 mVrms/ 5 mVpp | |||||
| 編程精度 ±（輸出的 % + 偏置） | |||||||||
| 電壓 | 0.1% +5 mV | 0.05% +20 mV | 0.03+2 | 0.03% +5 mV | 0.03+3 | 0.03% +5 mV | |||
| 電流 | 0.1% + 10 mA | 0.1% +4 mA | 0.04+3 | 0.04% +2 mA | 0.05+4 | 0.04% +3 mA | |||
| 回讀精度 ±(輸出的 % + 偏置) | |||||||||
| 電壓 | 0.1% +5 mV | 0.05% +10 mV | 0.04%+2 | 0.04% +5 mV | 0.04%+3 | 0.03% +5 mV | |||
| 電流 | 0.1% +10 mA | 0.1% +4 mA | 0.04%+3 | 0.04% +3 mA | 0.05%+5 | 0.04% +3 mA | |||
| 小電流 | 不適用 | 0.25% +80 uA | 0.25% +80 uA | ||||||
| 分辨率 | |||||||||
| 編程電壓 | 0.5 mV | 1.5 mV | 0.36 mV | 1.5 mV | 0.36 mV | 1.5 mV | |||
| 編程電流 | 0.5 mA | 0.1 mA | 0.3 mA | 0. 1mA | 0.6 mA | 0.5 mA | |||
| 回讀電壓 | 0.5 mV | 1.5 mV | 0.24mV | 1 mV | 0.24mV | 1 mV | |||
| 回讀電流 | 0.5 mA | 0.1 mA | 0.2 mA | 160 uA | 80 uA | 0.2 mA | 320 uA | 160 uA | |
E36300系列電源技術說明書http://www.testeb.com/download/201903/Keysight_E36313A_E36300.pdf
電源測試應用指南http://www.testeb.com/download/201903/Keysight_E36300_guide.pdf
是德科技Keysight E36300系列電源訂貨信息
E36311A直流電源：三路輸出，6 V，5 A 和 ±25 V，1 A，80 W：USB
E36312A直流電源：三路輸出，6 V，5 A 和 2x 25 V，1 A，80 W：LAN、USB
E36313A直流電源：三路輸出，6 V，10 A 和 2x 25 V，2 A，160 W：LAN、USB
標配附件
交流電源線、連接器（E36311A—無、E36312A/13A有）
適配器套件 部件號E36312-89001
一個10 A，3.5mm陰頭 4引腳端接塊連接器
一個12 A，5 mm 陰頭 4引腳端接塊連接器
一個15 A，5 mm 陰頭 8引腳端接塊連接器
訂購選件
選件RBP：嵌入式接線柱，不可升級
選件GPB：GPIB 模塊
選件UK6：包含測試結果數據的商用校準證書
選件SEC：NISPOM和文件安全性
BV0003B：電源控制和自動化應用軟件
E363GPBU：用于E36312A、E36313A的GPIB用戶可安裝接口模塊
