烏海國產工廠品牌 CA-YD-170 振動傳感器價格與型號參數
- 型號 類型 CA-YD-170振動傳感器
- 制造商 品牌 國產工廠品牌
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：CA-YD-170加速度溫度傳感器能同時測量溫度和加速度值，測量范圍±50g、-40~125℃，有效簡化了測試系統，非常適合于狀態監測等多參數測試場合，兩芯信號輸出，采用壓電陶瓷敏感材料，剪切結構設計，不銹鋼殼體材料。

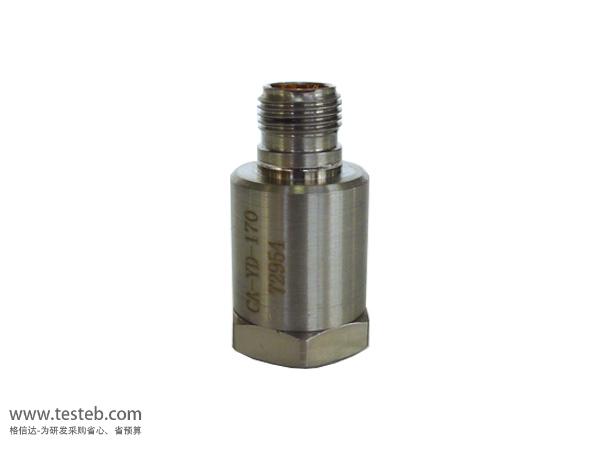

CA-YD-170 振動傳感器圖片
CA-YD-170振動溫度一體傳感器IEPE電壓信號輸出
CA-YD-170壓電復合型加速度傳感器采用恒流源IEPE供電方式，18～28V DC恒流源，激勵電流2～10 mA，頂端5/8-24 三芯插座輸出方式，兩芯信號地與外殼間電阻108Ω。CA-YD-170傳感器振動溫度一體化測量，安裝方便，減少現場開孔數量，可直接接入PLC、DCS或二次儀表等控制系統。
CA-YD-170溫度振動傳感器技術規格
| 測量范圍 | 加速度±50g（峰值），溫度-40 - +125℃ |
| 靈敏度 | 振動100±5% mV/g（20±5℃），溫度10 mV/℃ |
| 最大橫向靈敏度 | ≤5 ％ |
| 頻率響應（±5%） | 1 ～ 5,000 Hz |
| 安裝諧振頻率 | 18,000 Hz |

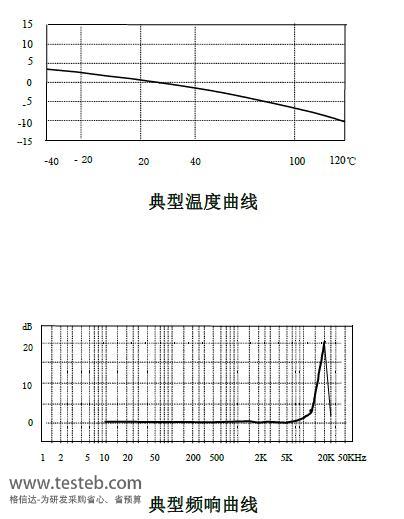

| 溫度響應 | 見溫度曲線 |
| 工作溫度范圍 | -40～+120 ℃ |
| 沖擊極限（峰值） | 3000 g |
| 瞬態溫度響應 | 8mg/℃（0.3Hz） |
| 磁靈敏度 | 1g/T |
| 基座應變靈敏度 | 0.2 mg/με |
| 噪聲 | ＜40 uV(rms) |
| 輸出阻抗 | ＜100 Ω |
| 供電電源（恒流源） | +18～+28 VDC |
| 工作電流 | +2～+10 mA |
| 直流偏置電壓 | 6±1VDC |
| 基座隔離 | ≥108 Ω |
| 安裝 | M6螺紋 |
| 敏感材料 | 壓電陶瓷 |
| 結構設計 | 剪切 |
| 殼體材料 | 不銹鋼 |
| 重量 | 65 g |
| 輸出方式 | 頂端5/8-24三芯插座 |
| 配套件 | 傳感器合格證 標定參數、頻響曲線，M6螺栓，RVVP屏蔽電纜（3m，5015三芯插頭，另一頭空） |
170溫度振動一體化傳感器規格說明書http://www.testeb.com/download/201707/CA-YD-170.pdf
CA-YD振動溫度一體傳感器選型表
| 型號CA-YD- | 加速度靈敏度 | 溫度靈敏度 | 頻率響應 | 加速度/溫度量程 | 尺寸 | 安裝 | 供電電源 | |
| 142傳感器 | 10-50mV/g |
8mg/℃ 精度±0.5℃ |
1 - 4k Hz(±10%) | 10-50 g | -55~125℃ | Φ23×63mm | M12 | ±5~±12VDC |
| 170恒流源IEPE | 100±5% mV/g | 10 mV/℃ | 1 - 5k Hz(±10%) | 50 g | -40~125℃ | Φ20×44mm | M6 |
2~10mA / 18~28V DC |
| 172兩用傳感器 | 25mV/g | 2.5 mV/℃ | 1 - 6k Hz(±10%) | 200 g | -40~120℃ | Φ28×73mm | M16×2 |
2~10mA / 18~28VDC |
