烏海國產工廠品牌 CA-YD-187C 振動傳感器價格與型號參數
- 型號 類型 CA-YD-187C振動傳感器
- 制造商 品牌 國產工廠品牌
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：CA-YD-187C傳感器采用壓電陶瓷材料，剪切結構設計，測量范圍50g，頻率響應1Hz～5kHz，內置IEPE低噪聲，抗干擾強，側面MIL-C-5015兩芯輸出，適于工業現場監測，316L不銹鋼殼體，工作溫度-40~120℃。

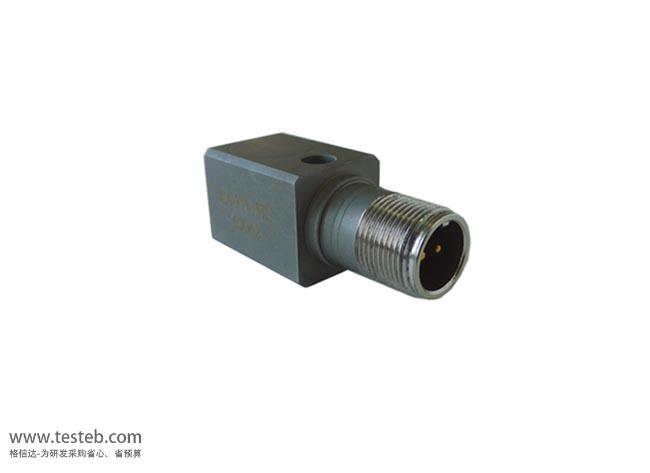

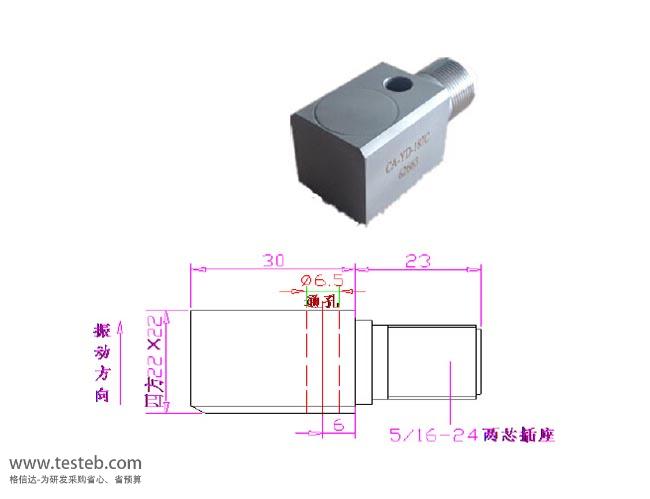

CA-YD-187C 振動傳感器圖片
CA-YD-187C振動加速度傳感器IEPE抗干擾輸出
CA-YD-187C壓電式加速度傳感器利用晶體的壓電效應原理進行測量，壓電晶體所受的力是慣性質量塊的牽連慣性力，所產生的電荷數與加速度大小成正比，經過電路轉換輸出。CA-YD-187C傳感器內裝IEPE前置放大器和一個恒流源，采用18～24V激勵電壓，2~10 mA恒流源，將由加速度傳感器產生的很小電量且容易受到噪聲干擾的信號進行放大和信號調理，可測量50g加速度峰值，靈敏度100mV/g，側面MIL-C-5015兩芯輸出，適于工業現場監測。
CA-YD-187C壓電式振動加速度傳感器技術規格
| 測量范圍 | ±50g（峰值） |
| 靈敏度 | 100mV/g±5% @20±5℃ |
| 最大橫向靈敏度 | ＜5% |
| 頻率響應（±5%) | CA-YD-187C振動傳感器頻率1～5000Hz |
| 幅值線性度 | ≤2% |
| 工作溫度范圍 | -40～+120 ℃ |
| 溫度響應 | 見溫度曲線 |
| 沖擊極限（峰值） | 3000 g |
| 噪聲 | ＜40μV |
| 輸出阻抗 | ＜100 Ω |
| 供電電源（恒流源） | +18～24 VDC |
| 工作電流 | 2～10mA |
| 直流偏置電壓 | 12±2 VDC |
| 基座隔離 | ≥108Ω |
| 安裝 | M6通孔安裝 |
| 敏感材料 | 壓電陶瓷 |
| 結構設計 | 剪切 |
| 殼體材料 | 316L不銹鋼 |
| 重量 | 110g |
| 輸出方式 | CA-YD-187C傳感器側面輸出，5/8-24 二芯插座 |
| 附件 | 合格證 標定參數、M6×28螺釘、3106A（5015）插頭、電纜（RVVP） |
187C振動傳感器規格說明書http://www.testeb.com/download/201707/CA-YD-187C.pdf
工業監測IEPE型加速度傳感器選型表
| 型號CA-YD- | 靈敏度±5% | 頻率響應 | 量程 | 抗沖擊 | 工作溫度 | 重量 | 尺寸 | 安裝 |
| 159超低頻振動傳感器 | 10000 mV/g | 0.1-0.5k Hz(±10%) | 1g | 500g | -20 - +80℃ | 250G | Φ38×60 mm | M8 |
| 168A | 50 mV/g | 1-10k Hz(±10%) | 100g | 5000g | -40 - +120℃ | 35G | Φ16×36 mm | M5 |
| 183 | 2.5 mV/g | 1-6k Hz(±10%) | 200g | 1000g | -40 - +120℃ | 165G | —— | 2-M6 |
| 185TNC | 50 mV/g | 0.5-5k Hz(±10%) | 100g | 1000g | -40 - +120℃ | 35G | Φ18×25 mm | M5 |
| 186G | 100 mV/g | 0.5-5k Hz(±10%) | 50g | 2000g | -40 - +120℃ | 53G | Φ22×44 mm | M5 |
| 187 | 100 mV/g | 0.4-12k Hz(±10%) | 50g | 2000g | -40 - +120℃ | 110G | Φ22×52 mm | 1/4-28 |
| 187C振動加速度傳感器 | 100 mV/g | 1-5k Hz(±10%) | 50g | 3000g | -40 - +120℃ | 110G | 22×22×53 mm | M6 |
| 188G | 500 mV/g | 0.2-2.5k Hz(±10%) | 10g | 1000g | -40 - +120℃ | 90G | Φ30×50 mm | M6 |
| 188C | 500 mV/g | 0.5-5k Hz(±10%) | 10g | 1000g | -40 - +120℃ | 130G | 52×23×25 mm | Φ6 |
| 188GF本安防爆傳感器 | 500 mV/g | 0.2-3k Hz(±10%) | 10g | 1000g | -40 - +120℃ | 90G | Φ30×60 mm | 1/4-28 |
