烏海其它國外進口品牌 DSLC-PXVX-230V 火焰探測器價格與型號參數
- 型號 類型 DSLC-PXVX-230V火焰探測器
- 制造商 品牌 其它國外進口品牌
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：冬斯DSLC pxVX 230V用于檢測燃燒器氣體截止閥密封檢查，DUNGS DSLC檢漏裝置系統既可以單獨使用，也可以和所有自動燃燒器共同使用，使用領域包括采暖和工業應用中的自動氣體燃燒器、燃?xì)獍l(fā)動機等，適用于帶或不帶通向戶外的通風管道的場合。

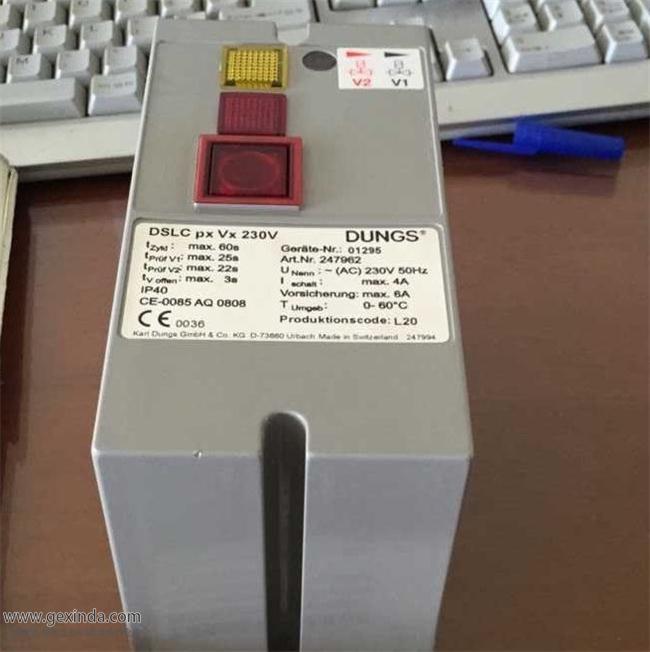

DSLC-PXVX-230V 火焰探測器圖片
冬斯DUNGS DSLC PXVX 230V燃?xì)鈾z漏裝置燃燒器氣體密封檢查
卡爾冬斯DUNGS DSLC pxVx用于燃?xì)庋b置中在兩個電磁閥之間自動進行密封試驗，根據EN 1643:2001-02標準的系統密封試驗控制器，適用于所有壓力和無限制的檢測容量（Vx）。冬斯DSLC pxVx 230V和一個或兩個燃?xì)鈮毫﹂_(kāi)關共同使用，根據EN 643標準的系統密封試驗，用于檢測燃燒器氣體截止閥。一個帶有接觸凸輪的同步變速電機通過微型開關控制DSLC的程序運行。
DSLC pxVx系統氣密性試驗控制器特性
在整個程序運行期間有光學顯示
冬斯DSLC PXVX 230V檢漏裝置顯示有泄漏的閥門
在電壓消失時仍然有顯示
在嘗試10次通風后仍無效則安全斷路 (在24V DC款式上沒有)
檢測系統既可以單獨使用，也可以和所有自動燃燒器共同使用，進行密封檢查
使用領域包括采暖和工業應用中的自動氣體燃燒器、燃?xì)獍l(fā)動機等
適用于帶或不帶通向戶外的通風管道的場合
德國冬斯DUNGS DSLC pxVx檢漏裝置技術參數
| 額定電壓 |
~(AC) 230 V (-15 % / +10 %), 50 Hz，型號DSLC pxVx 230V ~(AC) 110 V (-15 % / +10 %), 50 Hz，型號DSLC pxVx 110V = (DC) 24 V (± 20 %), 直流檢漏控制器型號DSLC pxVx 24V |
|
| 功率需求量 | 約為5 VA | |
| 前置保險絲（施工現場） | 6.3A緩慢，或10 A快速 | |
| 接觸負荷 | 工作輸出（端子15） | 最大4 A |
| 故障輸出（端子5） | 最大1 A | |
| 壓力開關（端子1，2，11） | 最小1 A | |
| 故障解鎖（端子4，7） | 最小1 A | |
| 閥門（端子9，10，14） | 最大2 A | |
| ！請注意最大遮斷功率，所有通過調節電路開關的電磁閥、發動機等的電能消耗不能超過4 A。 | ||
| 防護等級 | IP 40 | |
| 檢測周期 | 約為60 s | |
| 閥門開啟時間 | 最大3 s | |
| 檢測時間V1（燃?xì)鈧?cè)閥門） | 最小22 s | |
| 檢測時間V2（燃燒器側閥門） | 最小20 s | |
| 控制接通時間 | 100 % | |
| DSLC PXVX 230V安裝位置 | 任何位置 | |
| 環境溫度 | 0 °C至+60 °C | |
詳細技術規格說明書下載地址 http://www.testeb.com/download/201508/DUNGS_DSLC-pxVx-24V.pdf
【標稱通徑】：在主控制調節器>DN 65時應先使用輔助閥。
【避免泄漏】：執行機構泄漏最常見的原因是污染，因此氣體調節對象之前的氣體過濾器必須充分計算好尺寸容量，尤其要注意過濾器的壓力損失，應定期對過濾器進行檢查和清理。
【極限值】：DUNGS冬斯DSLC燃?xì)鈾z漏裝置必須在極限值<0.1%燃燒器氣體消耗量時（與燃燒器功率有關），也就是< 50 dm3 /h時（應遵循較高數值）阻止允許點火和打開執行機構，最好不要超過200 dm3 /h的最大極限值。
進氣口一側的閥門通過排空檢測段氣體以及對壓力升高的監控開檢測，而燒嘴一側的閥門則通過向檢測段注入氣體以及對壓力下降的監控來檢測。如果壓力在第一個檢測階段上升到不允許的高度，在第二個檢測階段又從這個高度過度降低的話，冬斯DUNGS DSLC檢漏裝置就會閉鎖在故障位置并阻止燒嘴繼續運行。
