烏魯木齊安捷倫是德科技Keysight DSOX1204G 數字示波器價格與型號參數
- 型號 類型 DSOX1204G數字示波器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：是德科技Keysight DSOX1204G示波器4通道，標配帶寬70MHz，可升級為100M、200MHz，2G采樣率，六合一儀器集成，能測電壓紋波、LLC瞬態，具備穩定環路分析和伯德圖測試，內置20MHz函數信號發生器，能輸出正弦波、方波、斜波、脈沖波形。

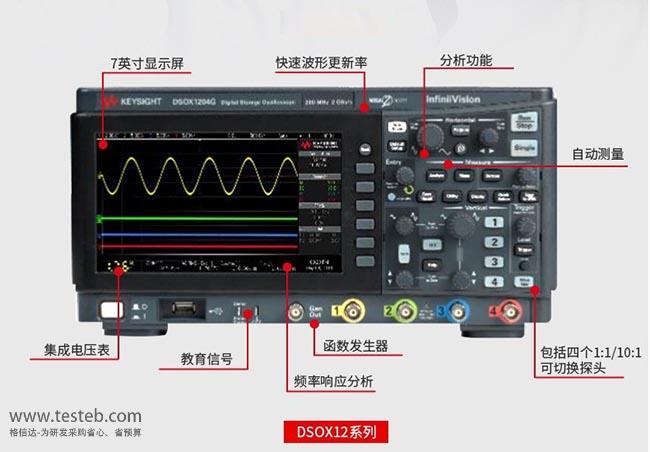

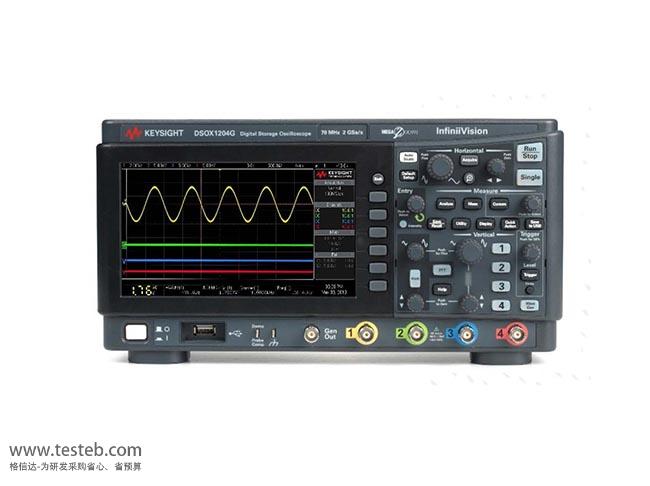

DSOX1204G 數字示波器圖片
是德科技Keysight DSOX1204G示波器4通道70M/100M/200MHZ帶寬
是德科技DSOX1204G示波器標配帶寬70MHz，支持客戶購買當前所需的帶寬，并隨著未來設計的演變需求而升級，通過軟件許可證升級為100M、200MHz帶寬，內置20MHz函數信號發生器，能輸出正弦波、方波、脈沖、直流等波形。Keysight DSOX1204G示波器能測基本的電壓紋波、LLC瞬態，具備伯德圖測試和環路分析功能，4線SPI解碼和通過局域網（LAN）實現的遠程連接功能。商務黑色外觀更顯穩重可靠，可將使用者的注意力集中于屏幕上。
KEYSIGHT DSOX1204G數字示波器自帶的強大波形發生器，可出正弦波、方波、斜波、脈沖、直流、高斯噪聲，輸出頻率可達到20Mhz，不同的波形輸出頻率范圍不同。在調試電路的時候，示波器有波形發生器，那么需要一個激勵信號或者需要一個同步信號等，就很方便了。dsox1204g示波器可輕松測量濾波器放大器等兩端口器件的頻響曲線，還為開關電源的設計和測試節省了一大筆購買昂貴專業環路分析儀的資金。幫助工程師快捷高效的捕獲各種電氣應力導致的隱患問題，設計更為節能高效、穩定可靠的電源產品。
美國是德科技Keysight InfiniiVision 1000X示波器規格參數
| 型號 |
DSOX1102A示波器 灰色外觀 |
DSOX1102G示波器 （內置20M函數信號發生器 |
DSOX1204A示波器 商務黑色外觀 |
DSOX1204G （帶20MHz信號發生器 |
| 模擬通道數 | 2通道 | 2通道 | 4通道 | 四通道 |
| 數字通道數 | 1 | 1 | 1 | 1 |
| 測試帶寬 |
70 MHz（標配） 100MHz（DSOX1B7T102) - |
70 MHz（標配） 100MHz（DSOX1B7T102) - |
70 MHz（標配） 100MHz（D1200BW1A） 200MHz（D1200BW2A） |
70 MHz（標配） 100MHz（D1200BW1A 升級選件 200MHz（D1200BW2A |
| 最大采樣率 |
2GSa/s全通道 5萬個波形每秒更新 |
2GSa/s全通道 50000波形/秒 |
2GSa/s半通道 1GSa/s全通道；5萬波形 |
2GSa/s半通道 1G全通；5萬波形每秒 |
| 存儲深度 | 1 Mpts | 1 Mpts | 1 Mpts | 1 Mpts |
| 分段存儲器 | 標配 | 標配 | 標配 | 標配 |
| 接口 | USB2.0 | USB2.0 | USB2.0/LAN | USB2.0/LAN |
| 極限測試 | 標配 | 標配 | 標配 | 標配 |
| WaveGen | 無 | 20 MHz 函數發生器 | 無 | 20MHz函數發生器 |
| 串行協議分析（選件） |
DSOX1EMBD——I²C, SPI, UART/RS-232 DSOX1AUTO——CAN, LIN |
D1200EMBD——I²C, SPI, UART/RS-232 D1200AUTA——CAN, LIN |
||
| 通用參數 | 顯示器7寸 TFT LCD WVGA ；連通性LAN、USB；操作系統Embedded，可遠程編程 | |||
| 其它 | 整合的數字電壓表；波形運算：加、減、乘、除、FFT（幅度和相位）、低通濾波器；波形捕獲速50,000個/秒 | |||
是德科技DSOX1000系列說明書http://www.testeb.com/download/201903/KEYSIGHT_DSOX1204A.pdf
DSOX1204G示波器用戶操作手冊http://www.testeb.com/download/201903/KEYSIGHT_DSOX1204A-G_manual.pdf
美國Keysight InfiniiVision 1000X示波器助力加速創新
定制的 Keysight MegaZoom IV ASIC 技術，可為DSOX1204G示波器提供每秒 50,000 個波形的更新速率和 2 GSa/s 采樣率，可以顯示其他類似價位的示波器可能會遺漏的隨機、偶發的毛刺信號和異常。
六合一儀器集成，包括頻響分析儀（波特圖），函數發生器，協議分析儀，數字電壓表和頻率計數器，能夠節省寶貴的工作臺空間。
標準 LAN 連接，DSOX1204G數字示波器允許多個工程師通過 LAN 連接到網絡，不用安裝任何軟件，只需要電腦和示波器在同一局域網或者廣域網，在電腦IE瀏覽器中輸入示波器的IP地址即可實現遠程操控、監視和記錄更加容易。這使得學生和同事們可以在各種場所共享設備和開展項目合作，以便節省時間和預算支持網絡連接，
專業級測量和軟件分析功能，包括 24 種自動測量，選通快速傅里葉變換（FTT）功能和模板測試，有助于快速分析和確定信號參數。
