廈門皮爾杰克Piergiacomi PN-5040 元件引腳成形鉗價格與型號參數
- 型號 類型 PN-5040元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Piergiacomi PN5040成型鉗可使元件多引腳90度直角成型，適用于1.3mm直徑銅線引腳彎折操作，有防靜電手柄型號PN-5040-D，有效保護電子元件。

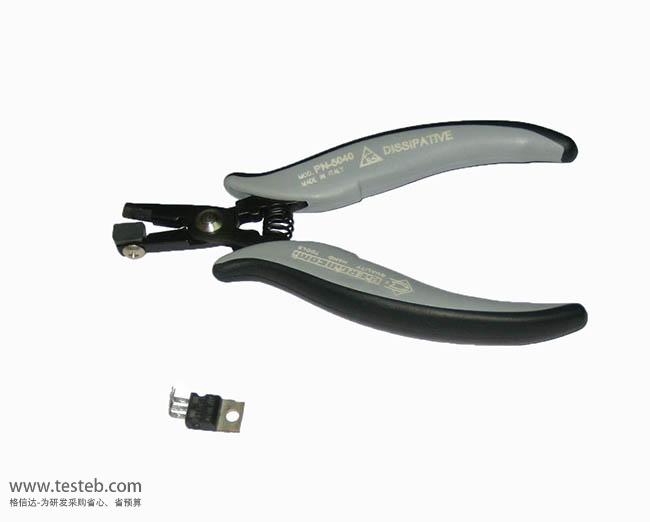

PN-5040 元件引腳成形鉗圖片
皮爾杰克PN5040引腳成形鉗90°折角工具鉗子
意大利Piergiacomi皮爾杰克公司成立于1970年代，是專業制造工具的一家公司，為世界著名品牌HAKKO白光、EDSYN愛迪生、GOOT固特太洋等工具做貼牌的意大利工廠。皮爾杰克PN5040 90°成型工具鉗采用手工打磨，精度相對較高，根據人體工程學設計，能有效達到省力效果。PIERGIACOMI PN-5040引腳直角成型鉗采用高碳鋼材質，輕巧堅硬，根據手柄標準適用，能使用100萬次以上。
PIERGIACOMI皮爾杰克PN-5040成型鉗規格
成型效果：多引腳90度直角成型，5~90°
適用線徑：Φ1.30mm直徑以內
線規號：16AWG銅線
承受力度：3KG
高碳鋼厚度：5.0mm
工具長度：150mm
標準型號PN5040 /PN-5040-90，防靜電手柄型號PN-5040-D
PN 5040/7D適用TO220、TO247元件成型，具有PN5040成形鉗和PN5040/5型號功能
90度引腳成型鉗說明書http://www.testeb.com/download/201610/Piergiacomi_PPR5000_PN5040.pdf
進口意大利皮爾杰克PIERGIACOMI成型鉗選型表
| 型號 | 類型 | 適用元件 | 成型規格 | 剪徑/線規/剪切力度 | 鉗子規格 |
| PNR-30 | C型成型鉗 |
C型元件， 電阻電容等 |
彎45°，弧后留1.5mm長距離 | Φ1.02mm，18awg，3.0kg |
長度145mm 鉗口厚度3.0mm |
| PNG-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
距離2.8mm，弧直徑3.5mm | Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度5.0mm |
| PNR-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
元件距離3~16mm可調， 引腳留2.5mm |
Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度5.0mm |
| PTR-30-C | C型成型鉗 | 電阻電容等 | 弧后引腳留長3.0mm | Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度3.0mm |
| PTR-30-C/5 | C型成型鉗 | 電阻電容等 | 弧后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
長150mm 鉗口厚度3.0mm |
| PTR-30-L | L型成形鉗 | 電阻等元件 | 元件引腳成L型，留2.54mm | Φ1.02mm，18awg，3.0kg |
長度145mm 鉗口厚度3.0mm |
| PPR-5001 | U型成型鉗 | 電阻等元件 | 元件引腳U型成型，寬10.16mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬15mm 鉗頭長31.5mm |
| PPR-5002 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬12.70mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬18mm 鉗頭長31.5mm |
| PPR-5003 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬13mm 鉗頭長31.5mm |
| PN-5040 | 90度角成型 | 電阻等元件 | 元件90°成型，最小距離5mm | Φ1.3mm，16awg，3.0kg |
鉗口厚度5.0mm 距離折角除最小5mm |
| PN-5050 | TO元件成型 | t0220元件 | 中心引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/3 | TO元件成型 | T0220、T0247 | 中心引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/04 | TO元件成型 | T0220、T0247 | 邊緣引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/10 | TO元件成型 | T0220元件 | 邊緣引腳距離2.54mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/14 | TO元件成型 | T0220元件 | 中心引腳距離3.0mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/15 | TO元件成型 | T0220元件 | 中心引腳距離2.5mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/16 | TO元件成型 | T0220、T0247 | 邊緣引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/36 | TO元件成型 | T0220元件5引腳 | 2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/38 | TO元件成型 | T0220元件5引腳 | 1-3-5引腳距離3mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/6 | TO元件成型 | T0220元件 | 引腳折彎90度直角，中心多長2.54mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/7 | TO元件成型 | T0220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/21 | T0元件成型 | T0220元件5引腳 |
引腳折彎90度直角 1-3-5比2-4少短2.54mm |
Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/(*) | TO元件成型鉗，T0220元件3、5、7引腳，一次性將元件引腳折彎并保留不同長度區別，具體需求選型請聯系咨詢 | ||||
| PN-5050/25 | T0元件成型 | T0092元件3引腳 | 中心引腳折彎，腳距1.27mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/49 | T0元件成型 | T0092元件3引腳 | 中心引腳折彎，腳距2.54mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PNI-5000 | 切割鉗 | IC管引腳切割成型 | 留4.5mm，末端0.4mm | Φ0.80mm，20awg，3.0kg |
長150mm 鉗口厚度5.0mm |
| PNI-5015 | 切割鉗 | IC管引腳成型 | 距1.5mm處平切，切割長度可調 | Φ0.64mm，22awg，5.0kg |
長155mm 鉗口厚度5.0mm |
| TP-30 | 彎切鉗 | PCB引腳切割彎曲 | 一次性切割和彎平 | Φ1.02mm，18awg，3.0kg |
長138mm 鉗口厚度3.0mm |
| TP-5000/15 | 彎切鉗 | PCB引腳末端切割 | 一次性切割余1.5mm外彎30° | Φ1.02mm，18awg，3.0kg |
長147mm 鉗口厚度5.0mm |
| TS-30 | 壓切鉗 | PCB引腳切割按壓 | 引腳一次性切并亞平 | Φ1.02mm，18awg，9.0kg |
長138mm 鉗口厚度3.0mm |
| 其它 |
皮爾電子鉗：TR-20-M、TR-25、TR-30剪鉗、TR-30-15、TR-58、TR-5000R、TTR-5500 夾取起拔鉗：PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44 注：以上規格均有防靜電手柄型號供選擇，在對應型號后面加-D，如有需要請在購買時說明 |
||||
