廈門皮爾杰克Piergiacomi PN5050-3 元件引腳成形鉗價格與型號參數
- 型號 類型 PN5050-3元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書
-
功能參數簡介：意大利PIERGIACOMI皮爾杰克PN-5050/3D成形鉗用于把TO240、TO220元件引腳折彎成型，使中間腳比兩邊突起高出5.08mm，方便進行后續PCB插件，操作安全快捷。

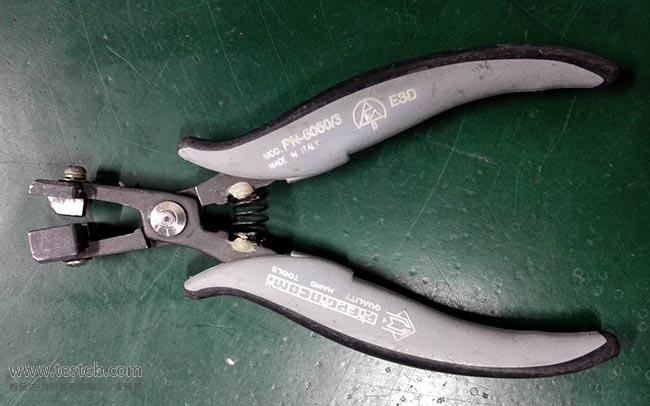

PN5050-3 元件引腳成形鉗圖片

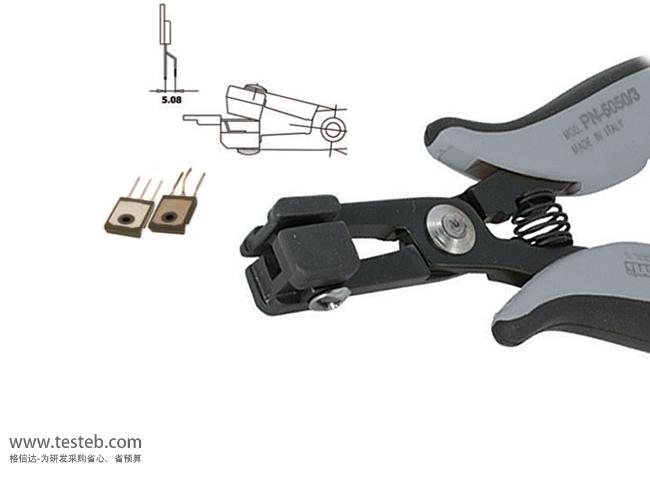

皮爾杰克Piergiacomi PN5050/3D成型鉗TO220引腳折彎鉗
意大利皮爾杰克Piergiacomi成形鉗TO元件引腳折彎系列采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，能有效達到省力效果。皮爾杰克成型鉗可對TO220 3引腳/5引腳，90度直角彎折，或者高低錯位成型，以及TO247元件引腳直角成型、TO92管腳錯開成型，對特殊直插IC扁平元件整排引腳整形。Piergiacomi PN-5050/3D成形鉗用于把TO240、TO220元件引腳折彎成型，使中間腳比兩邊突起高出5mm，方便進行后續PCB插件操作。
PIERGIACOMI皮爾杰克TO元件引腳成形折彎鉗
PN-5050D：把TO220元件中心引腳折直角并比兩邊高出3.81mm
PN-5050/3D成型鉗：把TO220、TO247元件中心引腳折彎成突起5.08mm
PN-5050/14D：對TO220元件中心引腳整型高出3.0mm的折彎工具鉗
PN-5050/15D折彎鉗：對TO220元件中心引腳進行折彎突起，腳距2.54mm
PN-5050/4D：對T0220、T0247元件邊緣引腳成型腳距5.08mm
PN-5050/10D：對T0220、T0247元件邊緣引腳成型腳距2.54mm
PN-5050/16D：對T0220、T0247元件邊緣引腳成型腳距3.81mm
PN-5050/38D：對T0220五引腳元件1-3-5引腳成型腳距3.0mm
PN-5050/54D：對T0220五引腳元件1-3-5引腳成型腳距2.54mm
PN-5050/36D：對T0220五引腳元件2-4引腳成型腳距3.0mm
PN-5050/53D：對T0220五引腳元件2-4引腳成型腳距2.54mm
PN-5050/6D成形鉗：對TO220元件一次性將引腳彎折90度，中心引腳比邊緣引腳長2.54mm…
PN-5050/17D折彎鉗：把TO220元件引腳折彎90度直角，且中間腳比兩邊引腳突出長度3.8mm
PN-5050/47D：把7引腳TO220元件管腳一次性全部彎折90度角，且2、4、6腳比1、3、5、7短2.5mm
皮爾杰克TO元件成型鉗說明書http://www.testeb.com/download/201610/Piergiacomi_PN5050.pdf
意大利PIERGIACOMI元件引腳成形鉗型號規格表
| 型號 | 類型 | 適用元件 | 成型規格 | 剪徑/線規/剪切力度 | 鉗子規格 |
| PNR-30 | C型鉗 |
C型元件， 電阻電容等 |
彎45°，弧后留1.5mm長距離 | Φ1.02mm，18awg，3.0kg |
長度145mm 鉗口厚度3.0mm |
| PNG-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
距離2.8mm，弧直徑3.5mm | Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度5.0mm |
| PNR-5000 | C、O型鉗 |
電容、電阻、 二極管引腳等 |
元件距離3~16mm可調， 引腳留2.5mm |
Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度5.0mm |
| PTR-30C | C型、O形 | 電阻電容等 | 弧后引腳留長3.0mm | Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度3.0mm |
| PTR-30-C/5 | C型、歐形 | 電阻電容等 | 弧后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
長150mm 鉗口厚度3.0mm |
| PTR-30L | L型成形鉗 | 電阻等元件 | 元件引腳成L型，留2.54mm | Φ1.02mm，18awg，3.0kg |
長度145mm 鉗口厚度3.0mm |
| PPR-5001 | U型成型鉗 | 電阻等元件 | 元件引腳U型成型，寬10.16mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬15mm 鉗頭長31.5mm |
| PPR-5002 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬12.70mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬18mm 鉗頭長31.5mm |
| PPR-5003 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬13mm 鉗頭長31.5mm |
| PN-5040/7D | 90度角成型 | 電阻等元件 | 元件90°成型，最小距離5mm | Φ1.3mm，16awg，3.0kg |
鉗口厚度5.0mm 距離折角除最小5mm |
| PN-5050D | TO元件成型 | TO220元件 | 中心引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/3D | TO元件成型 | TO220、TO247 | 中心引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/04 | TO元件成型 | TO220、TO247 | 邊緣引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/10 | TO元件成型 | TO220元件 | 邊緣引腳距離2.54mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/14 | TO元件成型 | T0220元件 | 中心引腳距離3.0mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/15 | TO元件成型 | T0220元件 | 中心引腳距離2.5mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/16 | TO元件成型 | T0220、T0247 | 邊緣引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/36 | TO元件成型 | TO220元件5引腳 | 2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/38 | TO元件成型 | TO220元件5引腳 | 1-3-5引腳距離3mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/6 | TO元件成型 | TO220元件 | 引腳折彎90度直角，中心多長2.54mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/7 | TO元件成型 | TO220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/21 | TO元件成型 | TO220元件5引腳 |
引腳折彎90度直角 1-3-5比2-4少短2.54mm |
Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/(*) | TO元件成型鉗，T0220元件3、5、7引腳，一次性將元件引腳折彎并保留不同長度區別，具體需求選型請聯系咨詢 | ||||
| PN-5050/25 | TO元件成型 | TO092元件3引腳 | 中心引腳折彎，腳距1.27mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/49 | TO元件成型 | TO092元件3引腳 | 中心引腳折彎，腳距2.54mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PNI-5000 | 管腳整形鉗 | IC引腳折彎 | 2次彎折90度直角，成臺階狀 | Φ0.80mm，20awg，3.0kg |
長150mm 鉗口厚度5.0mm |
