廈門皮爾杰克Piergiacomi TP5000-15 元件引腳成形鉗價格與型號參數
- 型號 類型 TP5000-15元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：皮爾杰克Piergiacomi TP 5000/15成型鉗將PCB板引腳末端進行彎折30度并剪切多余長度，保留1.5mm余料使其固定在電路板上便于上錫焊接，鋒利鉗口操作穩定無抖動，人體工程學手柄ESD防靜電。
TP5000-15 元件引腳成形鉗圖片

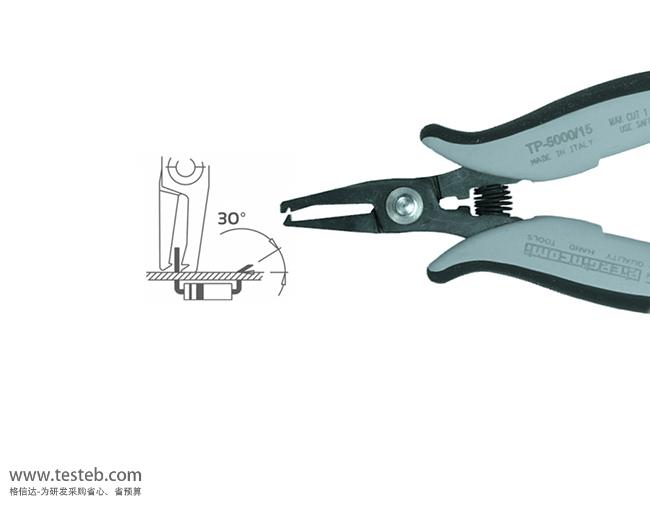

皮爾杰克Piergiacomi TP5000/15成型剪鉗30度引腳彎切
意大利Piergiacomi有60多種特殊工具針對電子領域的專門應用，滿足各種常規及實驗性需求的手動操作應用，包括斜口剪鉗、成型鉗及剝線鉗。皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及MOSFE、DIP元件、IC芯片管腳進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切。
Piergiacomi TP5000/15成型剪鉗專用于PCB板引腳末端進行彎折30度并剪切保留1.5mm，這樣可使DIP元件固定在電路板上便于錫焊。TP 5000/15 D成型鉗硬化碳鋼材質鉗口，可用于1mm導線即18號線規直徑彎切，ESD靜電安全消散手柄。此款是日本白光Hakko CHP TP-5000-15-D切割鉗的代工原廠型號，價格比被貼牌的HAKKO便宜。

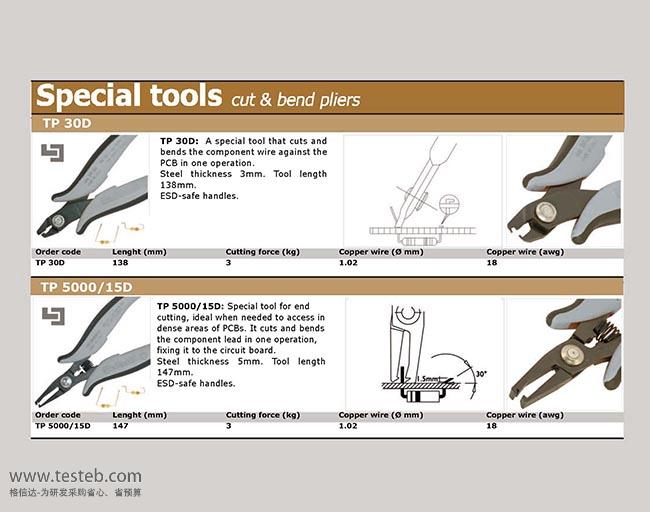

幾款PCB線路板上引腳成型剪切鉗
TP 30D彎切鉗：剪切引腳并保留一小段導線向外側彎曲、壓平緊貼PCB板，適用1mm以內線徑
TP 5000/15D彎切鉗：用于對PCB密集區域元件引腳末端剪切并保留1.5mm余料使其成向外折彎30°角

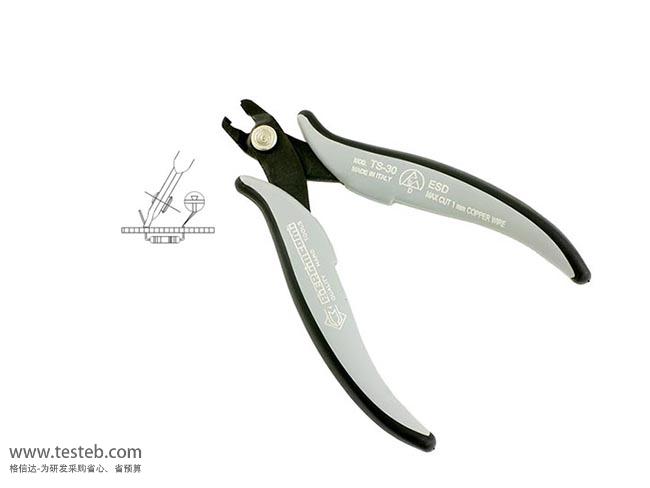

TS 30 ESD壓切鉗：一次性將二極管及電阻元件引腳在PCB板上剪切，斷口處壓扁緊貼在板上
皮爾杰克TP 5000彎角成型剪切鉗規格文檔http://www.testeb.com/download/201711/Piergiacomi_TP5000.pdf。
意大利Piergiacomi皮爾杰克成型鉗型號規格
| 型號 | 適用元件 | 成型規格 | 適用直徑/線規/剪切力度 |
| PTR 30L成型鉗 | 電阻/二極管 | 元件引腳成L型成形，并剪切保留2.54mm | Φ1.02mm，18awg，3.0kg |
| TP 5000/15鉗子 | 電阻及二極管 |
將PCB板上DIP插件引腳彎折30°， 并剪切多余長度，保留1.5mm，便于上錫焊接 |
Φ1.02mm，18awg，3.0kg |
| C型/O形/歐形成型 | |||
| PNR-30 |
C型元件， 電阻電容等 |
彎45°，弧后留1.5mm長距離 | Φ1.02mm，18awg，3.0kg |
| PNG-5000 |
電容、電阻、 二極管引腳等 |
距離2.8mm，弧直徑3.5mm | Φ1.02mm，18awg，3.0kg |
| PNR-5000 |
電容、電阻、 二極管引腳等 |
元件距離3~16mm可調， 引腳留2.5mm |
Φ1.02mm，18awg，3.0kg |
| PTR-30C成形鉗 | 電阻電容等 | 弧后引腳留長3.0mm | Φ1.02mm，18awg，3.0kg |
| PTR-30C/5成型鉗 | 電阻電容等 | 弧后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
| U型成型，本體兩端打直角90度 | |||
| PPR-5001D | 電阻等元件 | 元件引腳U型成型，寬10.16mm即1cm | Φ0.6~0.8mm，3.0kg |
| PPR-5002D | 電阻等元件 | 元件引腳U型成型，寬12.70mm，即1.2厘米 | Φ0.6~0.8mm，3.0kg |
| PPR-5003D | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，3.0kg |
| PN-5050/(*)系列 適用于TO元件3、5、7引腳整形，將MOSFET-NMOS/PMOS管腳成不同高低、長短定型，具體選型請聯系咨詢 | |||
| PN-5050 | TO220元件 | 中心引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/3 ESD | TO220、TO247 | 中心引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/04 | TO220、TO247 | 邊緣引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/10 | TO220元件 | 邊緣引腳距離2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/36 | TO220 5引腳 | 2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/38 | TO220 5引腳 | 1-3-5引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/6成型鉗 | TO220元件 | 引腳折彎90度直角，中心多長2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/7 | TO220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/21 | TO220 5引腳 | 引腳折彎90度直角，1-3-5比2-4少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/25 | TO092元件 | 中間引腳突起，腳距1.27mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/49 | TO092元件 | 使中間引腳折彎，比兩個邊腳高出2.54mm | Φ1.3mm，16awg，3.0kg |
| 皮爾成型剪切鉗 | |||
| PN 5040/7D | TO元件 | 彎成90°直角成型，距離5mm | Φ1.3mm，16awg，3.0kg |
| PNI 5000D整形鉗 | 扁平IC芯片引腳 | 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 | Φ0.80mm，20awg，3.0kg |
| PNI 5015 ESD | MOSFET元件平切 | 把NMOS/PMOS引腳剪短，可調整保留長度1.5mm~10mm | 0.64mm，22號線規, 5kg |
| TP 30 ESD | 電阻、二極管 | 剪切PCB引腳，并保留一小段向外側彎曲壓平 | Φ1.02mm，18awg，3.0kg |
| TP 5000/15彎切鉗 | 電阻、二極管 | 線路板引腳向外折彎30°角，末端剪切并保留1.5mm | Φ1.02mm，18awg，3.0kg |
| TS 30 D壓切鉗 | 電阻、二極管 | 將PCB板引腳剪切并壓扁，扁平緊貼在線路板上 | Φ1.02mm，18awg，9.0kg |
