鄭州泰克Tektronix MDO3054 數字示波器價格與型號參數
- 型號 類型 MDO3054數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：泰克Tektronix MDO3054混合域示波器帶寬500MHz，4個通道，專用于做調測用的時域測量，內置頻譜分析儀，里面有模擬信號、數字信號、射頻信號等來跟蹤信號的互相聯系，支持各種常用的串行總線，可用于功率設計應用。

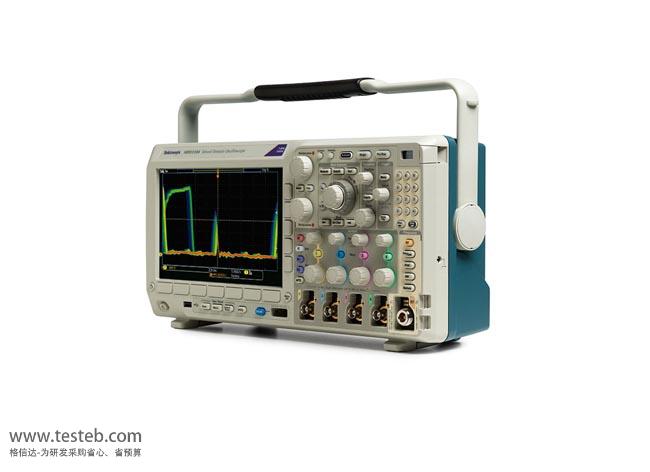

MDO3054 數字示波器圖片

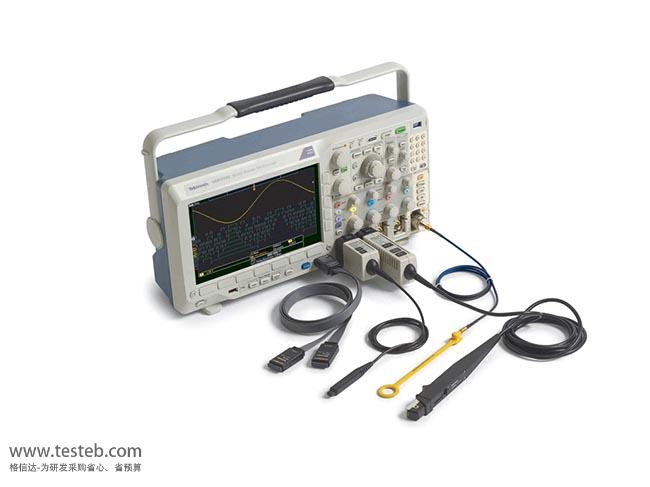

美國泰克Tektronix MDO3054示波器500M帶寬4通道混合域測量
TEKTRONIX泰克MDO3000混合域示波器是6合1示波器之集大成者，集成了一臺頻譜分析儀、任意函數發生器、邏輯分析儀、協議分析儀和數字電壓表/計數器，并可以全面定制及全面升級，在需要時增加儀器和性能。泰克Tektronix MDO354示波器中集成了多臺儀器，最大限度地減少了占用的機架或工作臺空間，整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。
通過泰克MDO3054示波器支持各種常用的串行總線，可以在混合信號嵌入式系統上執行系統級調試，迅速發現和解決問題，包括常用的串行總線技術。功率設計應用，使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供更廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。
TEK泰克MDO3000混合域示波器主要性能指標
1.示波器
分為2個和4條模擬通道兩種型號，帶寬1GHz、500MHz、350MHz、200MHz和100MHz可選
最高達5GS/s采樣率，所有通道上10M記錄長度，>280000wfm/s的最大波形捕獲速率
標配無源電壓探頭，3.9pF電容負載，1GHz、500MHz或250MHz模擬帶寬
2.頻譜分析儀
頻率范圍標配9kHz-示波器帶寬，選配9kHz-3GHz，超高捕獲帶寬，最高3GHz
3.任意函數發生器（選配）
13種預先定義的波形類型，50MHz波形生成功能
128k任意波形發生器記錄長度，250MS/s任意波形發生器采樣率
4.邏輯分析儀（選配）
16條數字通道，所有通道上10M記錄長度，121.2ps定時分辨率
5.協議分析儀（選配）
支持I2C、SPI、RS-232/422/485/UART、USB2.0、CAN、CANFD、LIN、FlexRay、MIL-STD-1553、ARINC-429和音頻標準等串行總線
6.數字電壓表/頻率計數器（產品注冊后免費提供）
4位ACRMS、DC和AC+DCRMS電壓測量，5位頻率測量
美國泰克Tektronix MDO3000混合域示波器型號規格參數
| 型號 | MDO3012 | MDO3014 | 3022 | MDO3024 | 3032 | MDO3034 | 3052 | MDO3054 | MDO3102 | MDO3104 |
| 通道 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 | 100 MHz | 100 MHz | 200 | 200 MHz | 350M | 350 MHz | 500M | 500 MHz | 1 GHz | 1 GHz |
| 上升時間 | 4 ns | 4 ns | 2 ns | 2 ns | 1.14 | 1.14 ns | 800 ps | 800 ps | 400 ps | 400 ps |
|
采樣率 1、2通道 |
2.5 GS/s | 2.5 GS/s | 2.5 G | 2.5 GS/s | 2.5 G | 2.5 GS/s | 2.5 G | 2.5 GS/s | 5 GS/s | 5 GS/s |
|
采樣率 4 個通道 |
- | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s |
| 記錄長度 | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M |
| 頻譜分析儀的標準頻率范圍 |
9 kHz - 100 MHz |
9 kHz - 100 MHz |
9 k - 200M |
9 kHz - 200 MHz |
9k - 350 MHz |
9 kHz - 350 MHz |
9 k - 500 MHz |
9 kHz - 500 MHz |
9 kHz - 1 GHz |
9 kHz - 1 GHz |
MDO3000示波器技術文檔http://www.testeb.com/download/201903/Tektronix_MDO3000_Oscilloscope.pdf
Tektronix MDO3000系列示波器訂貨信息
MDO3012 100MHz帶寬，2.5 GS/s采樣率，2通道
MDO3014 100MHz帶寬，2.5 GS/s采樣率，4通道
MDO3022 200MHz帶寬，2.5 GS/s采樣率，2通道
MDO3024 200MHz帶寬，2.5 GS/s采樣率，4通道
MDO3032 350MHz帶寬，2.5 GS/s采樣率，2通道
MDO3034 350MHz帶寬，2.5 GS/s采樣率，4通道
MDO3052 500MHz帶寬，2.5 GS/s采樣率，2通道
MDO3054示波器 500MHz帶寬，2.5 GS/s采樣率，4通道
MDO3102 1GHz，5 GS/s采樣率，2通道
MDO3104示波器帶寬1GHz，5 GS/s采樣率，4通道
示波器探頭
100MHz、200MHz型號：TPP0250，250MHz帶寬，10x，3.9pF。每條模擬通道一只無源電壓探頭
350MHz、500MHz型號：TPP0500B，500MHz帶寬，10x，3.9pF。每條模擬通道一只無源電壓探頭
1GHz型號：TPP1000，1GHz帶寬，10x，3.9pF。每條模擬通道一只無源電壓探頭
帶有MDO3MSO選件的：一只P631616通道邏輯探頭和附件
