鄭州明緯Meanwell Meanwell-RS-15 開關電源價格與型號參數
- 型號 類型 Meanwell-RS-15開關電源
- 制造商 品牌 明緯Meanwell
- PDF規格說明書
-
功能參數簡介：臺灣明緯meanwell機殼型Enclosed Type交換式電源供應器G3系列RS-15W單組輸出開關電源可承受5G震動與70℃高工作環溫，全機使用105℃高壽命電解電容，可承受300VAC突波輸入達5秒，適合使用于較嚴苛的工作環境。

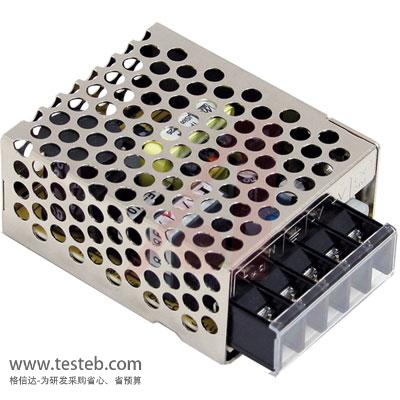

Meanwell-RS-15 開關電源圖片
明緯電源RS-15-5開關電源15W單組輸出型號選型
| 型號 | RS-15-3.3 | RS-15-5 | RS-15-12 | RS-15-15 | RS-15-24 | RS-15-48 | |
| 輸出 | 直流電壓 | 3.3V | 5V | 12V | 15V | 24V | 48V |
| 額定電流 | 3A | 3A | 1.3A | 1A | 0.625A | 0.313A | |
| 電流范圍 | 0 ~ 3A | 0 ~ 3A | 0 ~ 1.3A | 0 ~ 1A | 0 ~ 0.625A | 0 ~ 0.313A | |
| 額定功率 | 9.9W | 15W | 15.6W | 15W | 15W | 15W | |
| 紋波與噪聲 (最大) | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 200mVp-p | 200mVp-p | |
| 電壓調整范圍 | 2.9 ~ 3.6V | 4.75 ~ 5.5V | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 22 ~ 27.6V | 43.2 ~ 52.8V | |
| 電壓精度 | 3.0% | 2.0% | 1.0% | 1.0% | 1.0% | 1.0% | |
| 線性調整率 | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% | |
| 負載調整率 | 2.0% | 1.5% | 0.5% | 0.5% | 0.5% | 0.5% | |
| 啟動、上升時間 | 1000ms， 30ms/230VAC 1000ms，30ms/115VAC(滿載時) | ||||||
| 保持時間(Typ.) | 70ms/230VAC 15ms/115VAC(滿載時) | ||||||
| 輸入 | 電壓范圍 | 85 ~ 264VAC或120 ~ 370VDC | |||||
| 頻率范圍 | 47 ~ 63Hz | ||||||
| 效率(Typ.) | 72% | 77% | 81% | 81% | 82% | 82% | |
| 交流電流(Typ.) | 0.35A/115VAC 0.25A/230VAC | ||||||
| 浪涌電流(Typ.) | 冷f動：65A/230VAC | ||||||
| 漏電流 | <2mA / 240VAC | ||||||
| 保護 | 過負載 | 大于于額定輸出的105% | |||||
| 保護模式:打嘀模式，負載異常條件移除后可"動恢復 | |||||||
| 過電壓 | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 28.4 ~ 32.4V | 55.2 ~ 64.8V | |
| 保護模式:關問輸出電壓，二極管鉗位 | |||||||
| 過溫度 | 晶體內1接點 度超過140℃，f動過 度保護 | ||||||
| 保護模式:關問輸出電壓， 度恢復正常后可"動恢復 | |||||||
| 其它 | 尺寸 | 62.5*51*28mm (L*W*H) | |||||
明緯開關電源選型RS-15系列單組輸出各型號規格
| 型號 | 輸出 | 輸入電壓 | 紋波 | 效率 |
| RS-15-3.3 | 3.3V， 0~3.0A | AC85~264V或120~370vdc | 9.9w | 72% |
| RS-15-5 | 5V， 0~3.0A | AC85~264V或120~370vdc | 15w | 77% |
| RS-15-12 | 12V， 0~1.3A | AC85~264V或120~370vdc | 15.6w | 81% |
| RS-15-15 | 15V， 0~1.0A | AC85~264V或120~370vdc | 15w | 81% |
| RS-15-24 | 24V， 0~0.625A | AC85~264V或120~370vdc | 15w | 82% |
| RS-15-48 | 48V， 0~0.313A | AC85~264V或120~370vdc | 15w | 82% |
機殼型交換式電源供應器G3系列
單組：RS-15 / RS-25 / RS-35 / RS-50 / RS-75 / RS-100 / RS-150
雙組：RD-35 / RD-50 / RD-65 / RD-85 / RD-125 / RID-50 / RID-65 / RID-85 / RID-125
三組：RT-50 / RT-65 / RT-85 / RT-125
四組：RQ-50 / RQ-65 / RQ-85 / RQ-125
