珠海美國Extech LCR200 LCR電橋測試儀價格與型號參數
- 型號 類型 LCR200LCR電橋測試儀
- 制造商 品牌 美國Extech
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：美國EXTECH LCR200數字電橋表可完成L、C、R測量，測試頻率100kHz，精度0.5%，以絕對值或者百分比限值設置Hi/Lo限值，配有內直測試夾具或者采用外部測試引線，用于被動元件LCR測定。
LCR200 LCR電橋測試儀圖片

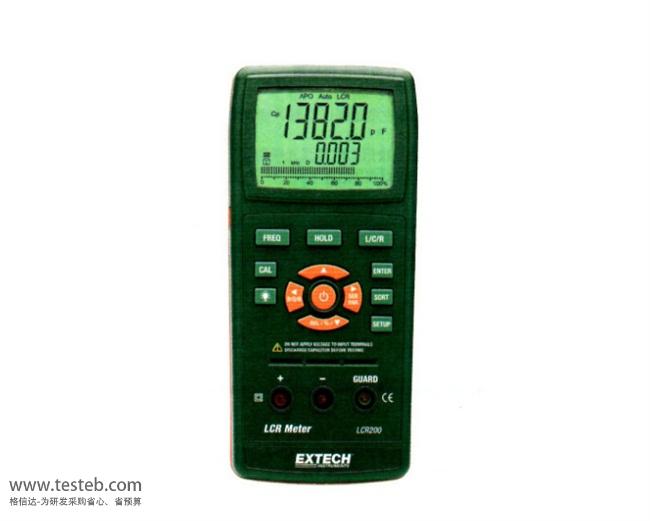

Extech LCR200手持式數字電橋表
Extech LCR200被動元件LCR測試儀特點
可完成L、C、R測量，且測試頻率高達100kHz
同時顯示一次參數(L、C、R )和二次參數Q質量、D損耗、R電阻、θ相位，或者ESR等效串聯電阻
LCR200手持電橋表自動選擇測量功能，默認測試頻率為1kHz
100Hz、120Hz、1kHz、10kHz、100kHz，五種測試頻率
以絕對值或者百分比限值設置Hi/Lo限值
相對功能、自動關機(含禁用功能)、電池低電量和超量程指示燈
LCR200測試儀并聯或者串聯等效電路
配有內直測試夾具或者采用外部測試引線
開路和短路校準操作可消除測量過程中的不必要的雜散阻抗
配有測試引線和9V電池，1年質保

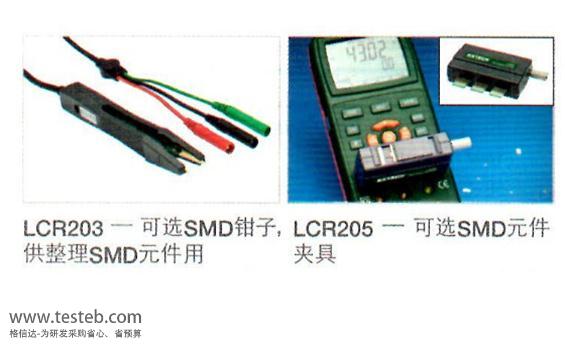

可選LCR203 SMD鉗子、LCR205插入式SMD元件夾具
另有380193 LCR測試儀，120Hz和1kHz頻率，可測量電感、電容和電阻以及二次參數
美國Extech LCR200數字電橋表規格參數
| 規格 | LCR200手持式lcr電橋表量程 | 基本精度 |
| 電感測量 |
20μH、200μH、2000.0μH、20.000mH、200.00mH、2000.0mH、 20.000 H、200.00 H、2000.0H |
±0.5% |
| 電容測量 |
20pF、2 00pF、2000pF、20.000nF、200.00nF、2000.0nF、 20.000μF、200.00μF、2.0000mF、20.00mF |
±0.5% |
| 電阻測量 |
20.00Ω、200.00Ω、2.000kΩ、20.000kΩ、200.00kΩ、 2.0000MΩ、20.000MΩ、200.0MΩ |
±0.5% |
| QF（帶C） | 0.000~999 | |
| Q值 | 0.000~999 | |
| 相位 | ±90° | |
| 測試頻率 | 100Hz、120Hz、1kHz、10kHz、100kHz | |
| 夾具選件 | LCR203 SMD鉗子、LCR205 SMD元件夾具 | |
| 尺寸重量 | 193 x 88 x 41 mm，420g | |
LCR200電橋測試儀說明書http://www.testeb.com/download/201606/Extech_LCR200_380193.pdf
