珠海同惠Tonghui TH2827C LCR電橋測試儀價格與型號參數
- 型號 類型 TH2827CLCR電橋測試儀
- 制造商 品牌 同惠Tonghui
- PDF規格說明書
-
功能參數簡介：TH2827系列l(wèi)cr測試儀是具有多種功能和更高測試頻率的新型LCR數字電橋，基本精度為0.05%，測試頻率最高1MHz，集成了變壓器測試功能、平衡測試功能，提高了測試效率。

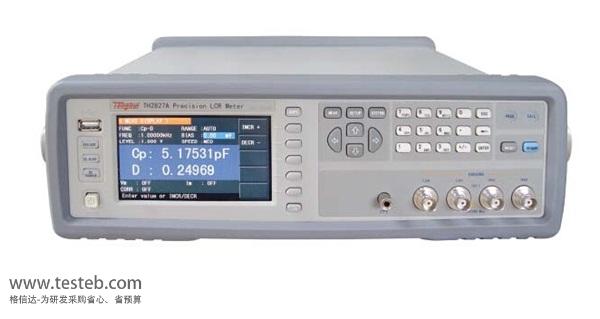

TH2827C LCR電橋測試儀圖片
同惠TH2827C高頻LCR數字電橋1MHz電橋測試儀
同惠數字電橋TH2827系列是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小緊湊便攜，便于上架使用。TH2827A/TH2827B/TH2827C數字電橋測試儀基本精度為0.05%，測試頻率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能、平衡測試功能，提高了測試效率。儀器提供了豐富的接口，能滿足自動分選測試，數據傳輸和保存的各種要求。
同惠TH2827C LCR數字電橋性能特點
最高1MHz的測試頻率，10mHz分辨率
平衡測試功能，變壓器參數測試功能
最高測試速度13ms/次
電壓或電流的自動電平調整（ALC）功能
V、I 測試信號電平監視功能，
4.3寸TFT液晶顯示，中英文可選操作界面
內部自帶直流偏置源，可外接大電流直流偏置源
10點列表掃描測試功能
TH2827C lcr電橋30Ω、50Ω、100Ω可選內阻
內建比較器，10檔分選和計數功能
內部文件存儲和外部U盤文件保存，測量數據可直接保存到U盤
RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口
TH2827A/TH2827B/TH2827C高頻LCR數字電橋測試儀技術參數
| 測試信號頻率 | TH2827A數字電橋 | 20Hz—300kHz | |||
| TH2827B數字電橋 | 20Hz—500kHz | ||||
| TH2827C數字電橋 | 20Hz—1MHz | ||||
| 最小分辨率 | 10mHz，4位頻率輸入 | ||||
| 準確度 | 0.01% | ||||
| AC 電平 | 測試信號電壓范圍 | 10mV—2Vrms | |||
| 電壓最小分辨率 | 100μV，3位輸入 | ||||
| 準確度 | ALC ON | 10% x設定電壓 + 2mV | |||
| ALC OFF | 6% x設定電壓 + 2mV | ||||
| 測試信號電流范圍 | 100μA—20mA | ||||
| 電流最小分辨率 | 1μA，3位輸入 | ||||
| 準確度 | ALC ON | 10% x設定電流 + 20μA | |||
| ALC OFF | 6% x設定電壓 + 20μA | ||||
| DC偏置電壓源 | 電壓 / 電流范圍 | 0V— ±5V / 0mA—±50mA | |||
| 分辨率 | 0.5mV / 5μA | ||||
| 電壓準確度 | 1% x設定電壓 + 5mV | ||||
| ISO ON | 用于電感、變壓器加偏置測試 | ||||
| AC源內阻 | ISO ON | 100Ω | |||
| ISO OFF | 30Ω、50Ω、100Ω可選 | ||||
| DCR源內阻 | 30Ω、50Ω、100Ω可選 | ||||
| 變壓器測試參數 |
DCR1(初級，2端)， DCR2（次級，2端）， M（互感），N，1/N， Phase(相位)， Lk(漏感)，C(初、次級電容)，平衡測試 |
||||
| LCR測試參數 | |Z|， |Y|， C， L， X， B， R， G， D， Q， θ， DCR， Vdc-Idc | ||||
| 基本測量準確度 | LCR測試參數 | 0.05% | |||
| N | 0.1% | ||||
| 校準條件 |
預熱時間：≥30分鐘；環境溫度：23±5ºC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m |
||||
| LCR參數顯示范圍 | | Z | ， R ， X，DCR | 0.00001Ω — 99.9999MΩ | |||
| |Y|，G，B | 0.00001μs — 99.9999s | ||||
| C | 0.00001pF — 9.99999F | ||||
| L | 0.00001μH — 99.9999kH | ||||
| D | 0.00001 — 9.99999 | ||||
| Q | 0.00001 — 99999.9 | ||||
| θ(DEG) | -179.999º — 179.999º | ||||
| θ(RAD) | -3.14159 — 3.14159 | ||||
| Δ% | -999.999% — 999.999% | ||||
| 顯示器 |
480×RGB×272 4.3寸TFT LCD顯示器； 測試頁面參數顯示：一組主、副參數；10點列表掃描 |
||||
