保定吉時利Keithley DAQ6510 數據采集器價格與型號參數
- 型號 類型 DAQ6510數據采集器
- 制造商 品牌 吉時利Keithley
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Tektronix泰克吉時利DAQ6510數據采集記錄系統以六位半數字萬用表儀器級質量完成15種測量功能和范圍，利用插入式開關模塊執行低電流、低電阻和溫度測量，最多可采集80個通道，靈敏度100nV、10pA、1μΩ，支持熱電偶測溫采集范圍-200℃至1820℃，帶寬2MHz-50MHz，開關速度0.5-3ms。

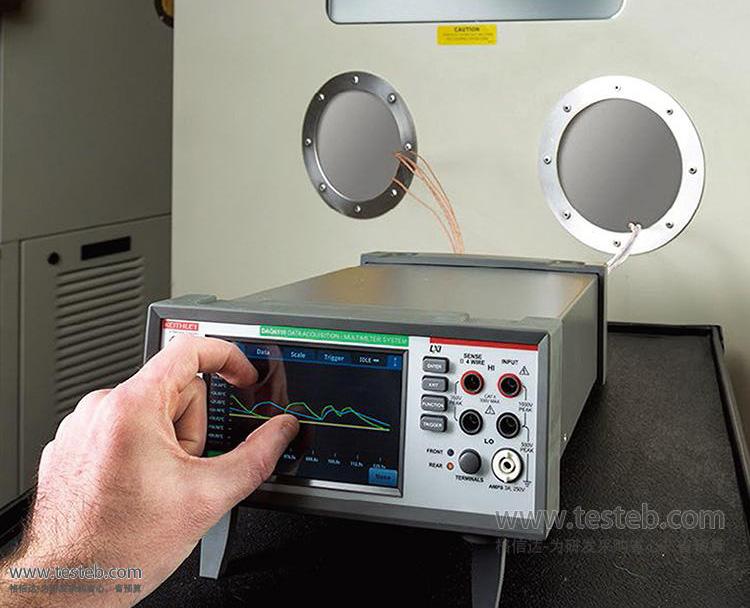

DAQ6510 數據采集器圖片
泰克吉時利Keithley DAQ6510數據采集器6位半數字萬用表高性能測量記錄溫度電壓電阻
Tektronix泰克吉時利DAQ6510數據采集器性能特點

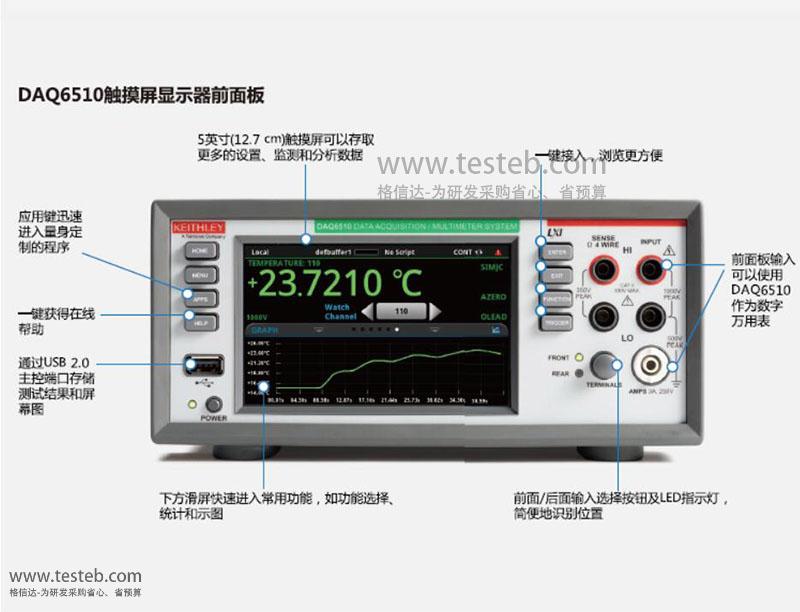

大型5寸多觸點容性觸摸屏，支持圖形顯示
有12個插入式開關模塊可供選擇，提供各種功能，來構建DAQ6510測試系統
DAQ6510數據采集記錄儀在一個測試設置可以連接最多80個被測器件
最多80條2極通道熱電偶、RTD或熱電阻器溫度測量
固態繼電器模塊，掃描速度高達800通道/秒
允許為每條通道創建一個名字，從而可以簡便地識別通道
標配LAN/LXI和USB-TMC通信接口，選配GPIB、RS-232和TSP-Link
用于DAQ6510數據采集器的模塊選型表
| 型號名稱 | 通道數量 | 帶寬及開關速度 | 可測量參數 |
| 7700模塊 20通道多路復用板卡 | 20通道 | 50MHz，3ms | 電壓、DC/AC電流、溫度、電阻、通斷、頻率 |
| 7701模塊 32通道差分多路復用板卡 | 32 | 2MHz，3ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
| 7702差分多路復用模塊40通道帶SC | 40通道 | 2MHz，3ms | 電壓、DC/AC電流、溫度、電阻、通斷、頻率 |
| 7703高速差分多路復用模塊32通道 | 32 | 2MHz，1ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
| 7705模塊 40通道控制開關 | 40 | 10MHz，3ms |
-40個獨立切換信道用于控制 DUT 和切換負載的功率， 也可以直接控制燈光指示器、繼電器等 |
| 7706一體化輸入/輸出模塊 | 20 | 2MHz，3ms |
電壓、AC交流電流、溫度、電阻、通斷、頻率， 計數器、數字輸入/輸出、模擬輸出、RF開關 |
| 7707多路復用數字輸入/輸出模塊 帶25針 | 10 | 2MHz，3ms |
電壓、AC交流電流、溫度、電阻、通斷、頻率， 數字輸出、模擬輸出、RF開關 |
| 7708模塊40通道差分多路復用板卡 | 40 | 2MHz，3ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
| 7709 6X8矩陣模塊帶25針和50針插孔 | 48 | 2MHz，3ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
| 7710固態多路復用器卡20通道60V | 20 | 2MHz，0.5ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
| 7711 RF模塊2GHz 50Ω | 8 | 2MHz，10ms |
-提供雙重 1×4 組態，并可與各種外部交流儀器以接口連結， 包括示波器、脈沖發生器和信號分析工具 |
| 7711 RF模塊3.5GHz 50Ω | 8 | 2MHz，10ms |
-提供雙重 1×4 組態，并可與各種外部交流儀器以接口連結， 包括示波器、脈沖發生器和信號分析工具 |
