保定日置HIOKI IM3523 LCR電橋測試儀價格與型號參數
- 型號 類型 IM3523LCR電橋測試儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日置HIOKI IM3523 LCR電橋測試儀測量頻率40Hz~200kHz，可測量Z,Y,θ,DCR(DC電阻)等15種參數，速度高達2ms，基本精度±0.05%，提供多種SMD治具及RS-232C、GP-IB通訊接口可選擇，應用于生產線和自動化測試。

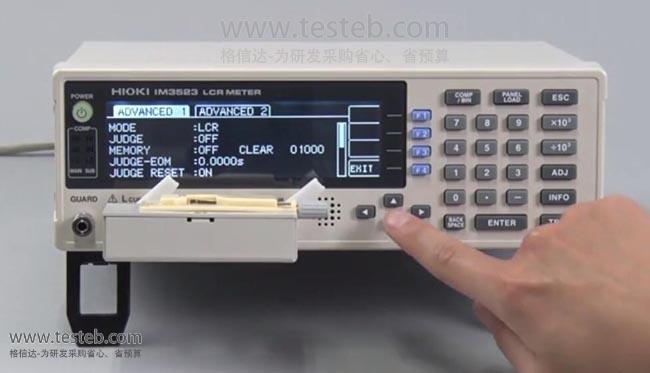

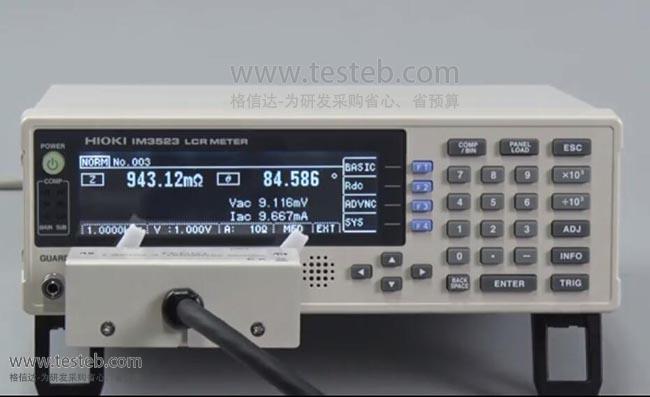

IM3523 LCR電橋測試儀圖片
日本HIOKI日置IM3523 LCR測試儀40Hz~200KHz頻率2ms高速測量
HIOKI IM3523 LCR測試儀測量范圍40Hz～200kHz，5mV～5V，10μA～50mA，基本精度±0.05％，測量參數包括Z阻抗[Ω]、Y導納[Ω]、θ相位角[°]、等效電阻及電感、X電抗[Ω]、G電導率[S]、B電納[S]等，內置比較器和BIN功能，高速達2ms的快速測試時間。日置IM3523電橋測試儀是應用于生產線和自動化測試領域的理想選擇，尺寸小巧與長方形小型測試儀尺寸相同，易于組裝嵌入自動機和產線工程系統內部位置。測量結果或設置數據等可以直接通過面板上插入USB進行保存，EXT I/O接口能輸出測量完成信號和判斷結果信號，也能輸入測量觸發信號等來控制儀器，另有RS-232C、LAN、GP-IB通訊模塊選件。為不同測試對象設計鑷型探頭、開爾文夾及多種SMD測試治具供客戶選購。
使用日置IM3523 LCR測試儀的相位測量功能，可以瞬間檢測出線圈的繞圈開始、繞圈結束的錯誤。而且，通過測量阻抗，可以檢查觸電、生產品和對比品的位置關系，這樣能進行更加可靠的檢查。HIOKI IM3523測試儀在LCR模式下，能夠從測量項目中選擇2個進行HI/IN/LO的判斷。判斷方法除了設置絕對值以外，還能設置%，Δ%。使用連續測量時，能夠根據多個測量條件·測量項目判斷。面板保存功能多樣，最多保存60組測量條件，還能保存128個開路/短路補償和線長補償等的補償值。使用面板功能讀取所保存的測量條件。除了手動讀取以外，可以使用外部控制端口控制面板編號的讀取，因此能縮短構筑自動化檢查產線的時間。
日置HIOKI IM3523/IM3533 LCR METER測試儀技術參數
| 型號 | IM3523 LCR測試儀 | IM3533測試儀 | IM3533-01測試分析儀 |
| 測量模式 |
LCR模式： 單一條件測量 連續測量模式： 通過已保存的條件連續測量(2條) 用于電線零件、管腳元件和SMD元件 |
LCR模式： 單一條件測量 變壓器測量模式： N匝數比, M漏感, ΔL電感差 連續測量模式： 通過保存的條件進行連續測量 LCR模式(最多60條) |
LCR模式：單一條件測量 變壓器測量模式：N,M,ΔL 連續測量模式： 通過已保存的條件進行連續測量 LCR模式(最多60條) 分析模式(最多2條) 分析模式：用測量頻率掃描 (測量點2~801, 常規掃頻明細顯示) |
| 測量參數 |
Z阻抗[Ω]、Y導納[Ω]、θ相位角[°]、 Rs等效串聯電阻=ESR[Ω]、 Rp并聯等效電路的電阻[Ω]、DCR X電抗[Ω]、G電導率[S]、B電納[S]、 Cs串聯等效電路的靜電容量[F]、 Cp并聯等效電路的靜電容量[F]、 Ls串聯等效電路的電感[H]、 Lp并聯等效電路的電感[H]、 D損失系數=tanδ、Q因素(Q=1/D） |
Z, Y, θ, Rs(ESR), Rp, DCR(直流電阻), X, G, B, Cs, Cp, Ls, Lp, D(tanδ), Q, N匝數比, M漏感, ΔL電感差, T 應用覆蓋線圈&變壓器生產到研發等諸多領域， 及電容電感，電氣化學 |
|
| 量 程 | 100 mΩ~100 MΩ, 10檔量程, (所有參數通過Z規定)，主機能保存32000組數據 | ||
| 顯示范圍 |
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp ： ±(0.000000[單位]~9.999999G[單位])，Z和Y為絕對值顯示 θ： ±(0.000°~999.999°)、D： ±(0.000000~9.999999)、Q： ±(0.00~99999.99)、Δ%： ±(0.0000%~999.9999%) |
||
| 基本精度 | Z： ±0.05%rdg. θ： ±0.03° | ||
| 測量頻率 | 40Hz~200kHz (1mHz~10Hz步進) | 1mHz~200kHz (1mHz~10Hz步進) | |
| 信號等級與阻抗 |
常規模式（輸出阻抗100Ω）： V模式·CV模式： 5 mV~5 Vrms, 1mV rms步進 CC模式： 10 μA~50 mA rms,10μA rms步進 |
常規模式（輸出阻抗100Ω）： V模式·CV模式：5mV~5Vrms, 1 mVrms步進 CC模式：10μA~50mArms, 10μArmsCC步進 低阻抗高精度模式（輸出阻抗25Ω）： V模式·CV模式：5mV~2.5Vrms, 1m Vrms步進 CC模式：10μA~50mArms, 10μArms步進 |
|
| 顯 示 | 單色LCD | 彩色TFT5.7英寸，顯示可設置ON/OFF | |
| 測量時間與速度 | 2ms(100kHz，FAST，顯示OFF，代表值)，速度模式FAST/MED/SLOW/SLOW2 | ||
| DC偏壓 測量 | - |
常規模式：-5.00V~5.00V (10mV步進) 低阻抗高精度模式：-2.50V~2.50V (10mV步進) |
|
| BIN測量 | 主要參數10種，輔助參數1中，范圍外 | 2個項目10種，范圍外 | |
| 外部接口 |
EXT I/O、USB(Hi-Speed) 選件：RS-232C/GP-IB/ LAN(10BASE-T/100BASE-TX) 可選擇安裝其中一種 |
EXT I/O、USB(Hi-Speed)、USB存儲 選件：RS-232C/GP-IB/LAN，可選擇安裝其中一種 |
|
| 尺寸及重量與標準配置 |
[IM3523] 約260W×88H×203D mm,約2.4 kg [IM3533/IM3533-01] 約330W×119H×168D mm,約3.1 kg 標配：主機、電源線、說明書、CD-R(通訊說明書，軟件) 需結合應用單獨選擇和購買合適的測量探頭和測試夾具 |
||
IM3523測試儀規格說明書http://www.testeb.com/download/202002/HIOKI_IM3523_IM3533.pdf
HIOKI IM3523 LCR測試儀探頭治具與通訊接口選件訂貨信息
日置IM3523、IM3533/IM3533-01：包含主機、電源線、使用說明書、CD-R(通訊說明書，樣品軟件)
測試治具、探頭不是標配，請根據需要另外選購選件中的測試治具和探頭
[選件——外接通訊模塊]
Z3000 GP-IB接口、9151-02 GP-IB連接線
Z3001 RS-232C接口卡、Z3002 LAN接口
9268-10 DC偏置電壓單元 直連型，40Hz～8MHz，最大施加電壓DC±40V
9269-10 DC偏置電壓單元 直連型，40Hz～2MHz，最大電流DC 2A、電壓DC±40V
[用于引腳部件測試——測試治具、探頭]
L2000 4端子探頭：頻率DC～8 MHz，可測量端子直徑0.3mm～5 mm
9261-10測試治具：頻率DC～8 MHz，可測量端子直徑0.3mm～1.5mm
9140-10 4端子探頭：主機直連型，DC～8 MHz，可測0.3mm～2 mm
[SMD測試治具]
IM9110：直連型，對應0201尺寸，用于側面電極SMD，電極2端子結構DC～1MHz
IM9100：對應0402,0603,1005這3種尺寸，電極4端子結構可進行高精度測量，DC～8MHz
