保定日置HIOKI IM3533 LCR電橋測試儀價格與型號參數
- 型號 類型 IM3533LCR電橋測試儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書
-
功能參數簡介：日本日置HIOKI IM353 LCR METER是一款極具性價比的高端測試儀，測量頻率1mHz-200kHz，精度±0.05%，應用覆蓋線圈變壓器生產研發，內置低阻抗高精度模式可有效測量低感應或鋁電解電容的等效串聯電阻，2ms的快速測試時間。

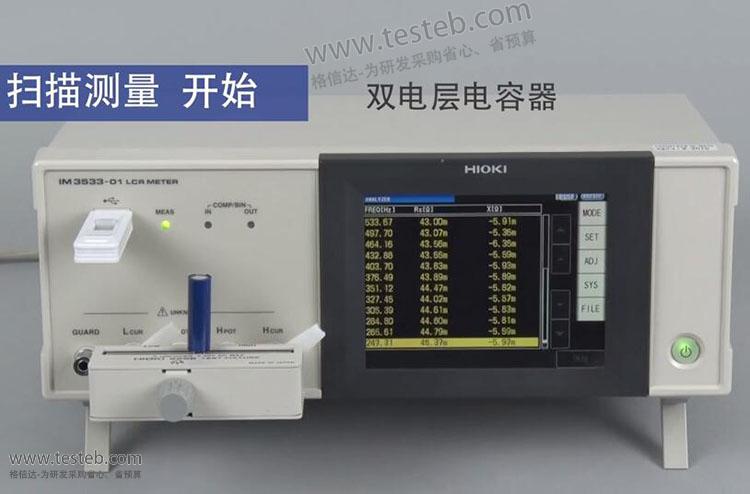

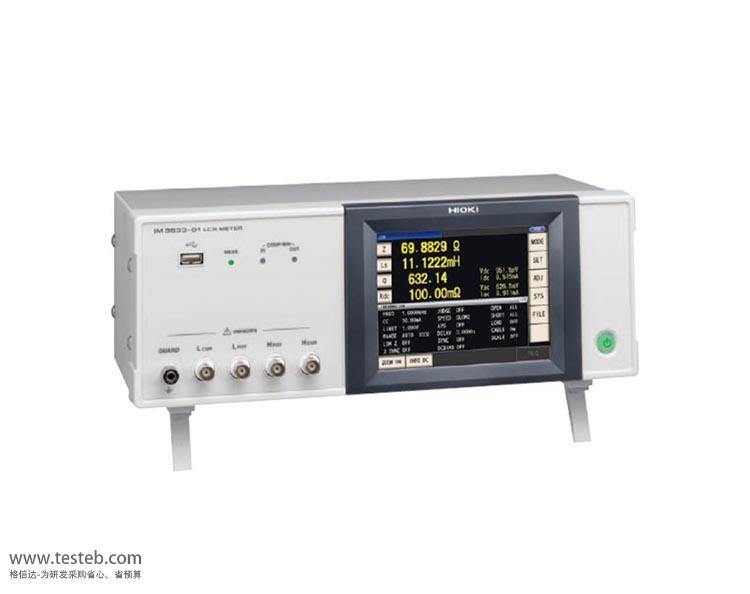

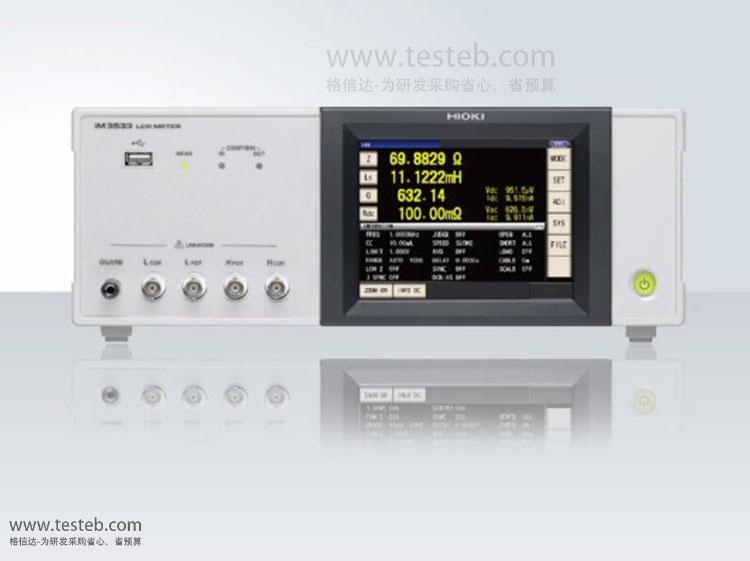

IM3533 LCR電橋測試儀圖片
日置HIOKI IM3533 LCR測試儀1mHz~200KHz電容電感阻抗高速高精度測量
日本日置LCR測試儀IM3533、IM3533-01基本精度達到±0.05%，大范圍的測量頻率1mHz~200kHz，最快2ms高速測量，通過斷線檢查功能提高了測量、匝數比&互阻抗測量等的可信度，相比以往產品實現了高性能多功能，是一款極具性價比的高端測試儀，覆蓋從產線到研發領域。
HIOKI IM3533 LCR測試儀特點
基本精度±0.05％，測量范圍廣，DC,40Hz～200kHz，5mV～5V，10μA～50mA
在例如C-D和ESR這樣的混合測量條件下，不間斷測試，速度是以往產品的10倍
內置的低阻抗高精度模式可有效測量低感應或鋁電解電容的等效串聯電阻
日置IM3533測試儀通過變壓器測量專用界面，能夠測量匝數比N，漏感M，電感差ΔL和溫度補償DCR
IM3533-01能根據指定的頻率范圍和頻率列表，改變最大801點的頻率后自動進行測量
除標準0m/1m以外的2m/4m電纜設置，內置比較器和BIN功能，2ms的快速測試時間
應用舉例：測量電容的C-D和ESR，極性電容的C值，測量電感(線圈·變壓器)的DCR和L-Q，變壓器·卷線測量，土壤的腐蝕性評估，智能鎖·防盜碼的天線阻抗測量；IM3533-01能測量L,C復合零件等各種被測物的頻率特性。
可施加-5V~5V內部DC偏壓進行測量，如鉭電容等有機電容也能放心進行測量
日置HIOKI IM3523/IM3533 LCR METER測試儀技術參數
| 型號 | 日置IM3523 LCR測試儀 | IM3533 LCR測試儀 | IM3533-01測試分析儀 |
| 測量模式 |
LCR模式： 單一條件測量 連續測量模式： 通過已保存的條件連續測量(2條) 用于電線零件、管腳元件和SMD元件 |
LCR模式： 單一條件測量 變壓器測量模式： N匝數比, M漏感, ΔL電感差 連續測量模式： 通過保存的條件進行連續測量 LCR模式(最多60條) |
LCR模式：?jiǎn)我粭l件測量 變壓器測量模式：N,M,ΔL 連續測量模式： 通過已保存的條件進行連續測量 LCR模式(最多60條) 分析模式(最多2條) 分析模式：用測量頻率掃描 (測量點2~801, 常規掃頻明細顯示) |
| 測量參數 |
Z阻抗[Ω]、Y導納[Ω]、θ相位角[°]、 Rs等效串聯電阻=ESR[Ω]、 Rp并聯等效電路的電阻[Ω]、DCR X電抗[Ω]、G電導率[S]、B電納[S]、 Cs串聯等效電路的靜電容量[F]、 Cp并聯等效電路的靜電容量[F]、 Ls串聯等效電路的電感[H]、 Lp并聯等效電路的電感[H]、 D損失系數=tanδ、Q因素(Q=1/D） |
Z, Y, θ, Rs(ESR), Rp, DCR(直流電阻), X, G, B, Cs, Cp, Ls, Lp, D(tanδ), Q, N匝數比, M漏感, ΔL電感差, T 應用覆蓋線圈&變壓器生產到研發等諸多領域， 及電容電感，電氣化學 |
|
| 量 程 | 100 mΩ~100 MΩ, 10檔量程, (所有參數通過Z規定)，主機能保存32000組數據 | ||
| 顯示范圍 |
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp ： ±(0.000000[單位]~9.999999G[單位])，Z和Y為絕對值顯示 θ： ±(0.000°~999.999°)、D： ±(0.000000~9.999999)、Q： ±(0.00~99999.99)、Δ%： ±(0.0000%~999.9999%) |
||
| 基本精度 | Z： ±0.05%rdg. θ： ±0.03° | ||
| 測量頻率 | 40Hz~200kHz (1mHz~10Hz步進) | 1mHz~200kHz (1mHz~10Hz步進) | |
| 信號等級與阻抗 |
常規模式（輸出阻抗100Ω）： V模式·CV模式： 5 mV~5 Vrms, 1mV rms步進 CC模式： 10 μA~50 mA rms,10μA rms步進 |
常規模式（輸出阻抗100Ω）： V模式·CV模式：5mV~5Vrms, 1 mVrms步進 CC模式：10μA~50mArms, 10μArmsCC步進 低阻抗高精度模式（輸出阻抗25Ω）： V模式·CV模式：5mV~2.5Vrms, 1m Vrms步進 CC模式：10μA~50mArms, 10μArms步進 |
|
| 顯 示 | 單色LCD | 彩色TFT5.7英寸，顯示可設置ON/OFF | |
| 測量時間與速度 | 2ms(100kHz，F(xiàn)AST，顯示OFF，代表值)，速度模式FAST/MED/SLOW/SLOW2 | ||
| DC偏壓 測量 | - |
常規模式：-5.00V~5.00V (10mV步進) 低阻抗高精度模式：-2.50V~2.50V (10mV步進) |
|
| BIN測量 | 主要參數10種，輔助參數1中，范圍外 | 2個項目10種，范圍外 | |
| 外部接口 |
EXT I/O、USB(Hi-Speed) 選件：RS-232C/GP-IB/ LAN(10BASE-T/100BASE-TX) 可選擇安裝其中一種 |
EXT I/O、USB(Hi-Speed)、USB存儲 選件：RS-232C/GP-IB/LAN，可選擇安裝其中一種 |
|
| 尺寸及重量與標準配置 |
[IM3523] 約260W×88H×203D mm,約2.4 kg [IM3533/IM3533-01] 約330W×119H×168D mm,約3.1 kg 標配：主機、電源線、說明書、CD-R(通訊說明書，軟件) 需結合應用單獨選擇和購買合適的測量探頭和測試夾具 |
||
IM3523測試儀規格說明書http://www.testeb.com/download/202002/HIOKI_IM3523_IM3533.pdf
HIOKI LCR電橋測試儀探頭治具與通訊接口選件訂貨信息
日置IM3533/IM3533-01：包含主機、電源線、使用說明書、CD-R(通訊說明書，樣品軟件)
測試治具、探頭不是標配，請根據需要另外選購選件中的測試治具和探頭
[選件——外接通訊模塊]
Z3000 GP-IB接口，9151-02 GP-IB連接線；Z3001 RS-232C接口卡，Z3002 LAN接口
9268-10 DC偏置電壓?jiǎn)卧?直連型，40Hz～8MHz，最大施加電壓±40V；9269-10型40Hz～2MHz，2A、±40V
[用于引腳部件測試——測試治具、探頭]
L2000 4端子探頭：頻率DC～8 MHz，可測量端子直徑0.3mm～5 mm
9261-10測試治具：頻率DC～8 MHz，可測量端子直徑0.3mm～1.5mm
9140-10 4端子探頭：主機直連型，DC～8 MHz，可測0.3mm～2 mm
[SMD測試治具]
IM9110：直連型，對應0201尺寸，用于側面電極SMD，電極2端子結構DC～1MHz
IM9100：對應0402,0603,1005這3種尺寸，電極4端子結構可進行高精度測量，DC～8MHz
9677、9699、9263主機直連型SMD治具
L2001鑷形探頭：頻率8 MHz，前端部分接觸頭IM9901 、IM9902探針可更換
用于電氣化學分析4端子探頭9500-10，頻率DC～200kHz，可測量端子直徑0.3～2mm
日本日置LCR測試儀系列
IM3536：DC 4Hz~8MHz的通用LCR測試儀，用于電容、電感等電子元件，測試速度1ms
IM3533測試儀：DC 1mHz~200kHz，可進行變壓器專用測量，IM3533-01裝有掃頻功能，速度2ms
IM3523：DC 40Hz~200kHz頻率，適用于自動設備組裝、生產線的高性價比產品，測試速度2ms
3511-50：120Hz、1kHz測試頻率，用于小型·單功能的LCR測試，鋁電解電容的生產線，5ms
3506-10 C測試儀：1kHz、1MHz頻率，用于低容量電容的C測試儀，MLCC、薄膜電容生產，1.5ms
3504 C測試儀：120Hz、1kHz頻率，大容量MLCC的選機(3504-50/60)、貼片機(3504-40)，2ms
IM7580A阻抗分析儀：1MHz~300MHz高頻率測量、IM3570阻抗分析儀：DC 4Hz~5MHz、IM3590化學阻抗分析儀
