克拉瑪依固緯GWINSTEK GPC-6030D UPS電源/直流電源價格與型號參數
- 型號 類型 GPC-6030DUPS電源/直流電源
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：臺灣固緯Gwinstek GPC-6030D線性直流電源60V/0~3A兩組可調輸出，通道3固定輸出5V/3A，3位數0.5"LED顯示，漣波和噪聲不超過2mVrms，過載和反向極性保護功能保護電源和它的負載免受意外損壞。

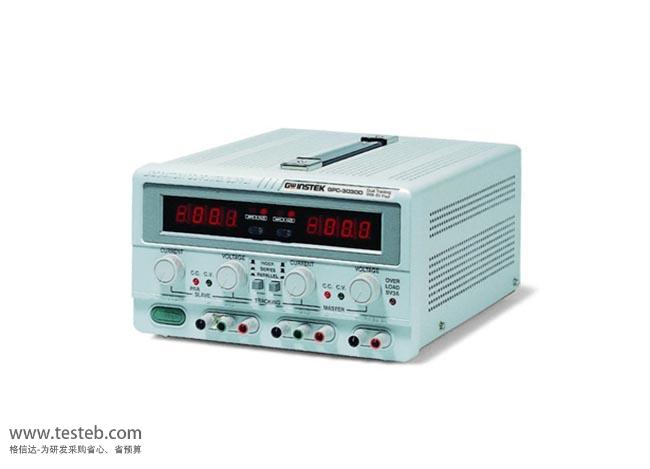

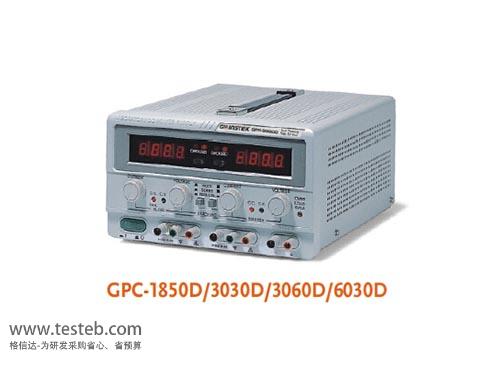

GPC-6030D UPS電源/直流電源圖片
固緯GPC-6030D線性直流電源60V/3A輸出
Gwinstek固緯GPC三路輸出線性直流電源功率范圍195W~375W，通道1和通道2完全可調，通道3 固定輸出5V/3A，漣波和噪聲不超過2mVrms。GPC-6030D直流電源具有雙通道0~60V/0~3A線性可調輸出和5V/3A固定輸出。過載和反向極性保 護功能保護GPC- 系列和它的負載免受意外損壞。連續或動態內部負載選擇功能和靈活 的串并聯追蹤功能是GPC- 系列的顯著特點。對于要求低噪音、多路輸出和價格適中的 應用領域來說，固緯GPC系列直流電源是您的理想選擇。
固緯Gwinstek GPC三路輸出直流電源特點
四組數字面板表頭(GPC-3030DN)
3 1/2位0.39" LED顯示(GPC-3030DN)
3 1/2位0.5" LED顯示(GPC-1850D/GPC-3060D/GPC-6030D電源)
三通道輸出，兩組線性可調、一組5V 3A固定輸出
自動追蹤功能、自動串并聯操作，定電壓和定電流模式
低漣波、低噪聲，內部選擇連續或動態負載，過載和反向極性保護
臺灣固緯Gwinstek GPC-6030D線性直流電源規格參數
| 型號 | CH1 / CH2可調通道 | CH3通道 | |
| GPC-1850D | 0~18V/0~5A | 5V/3A Max | |
| GPC-6030D直流電源 | 0~60V/0~3A | 5V/3A Max | |
| GPC-3060D直流電源 | 0~30V/0~6A | 5V/3A Max | |
| GPC-3030DN | 0~30V/0~3A | 5V/3A Max | |
| 操作模式 | 單獨 | 兩組可調與一組 5V 固定輸出 | |
| 輸出由 0 到額定電壓及 0 到額定電流 | |||
| 串聯 |
在任一額定電流下，輸出由 0 到+額定電壓 在額定電流下，輸出由 0 到兩倍額定電壓 |
||
| 并聯 | 在額定電壓下，輸出由 0 到兩倍額定電流 | ||
| 5V固定輸出 | 調節率 | 電源調節率<5mV，負載調節率<10mV | |
| 漣波與噪聲 | <2mVrms | ||
| 電壓準確度 | 5V+0.25V | ||
| 輸出電流 | 3A | ||
| 同步追蹤操作 | 追蹤誤差 | <0.5% + 10mV 主控顯示 | |
| 串聯調節率 | <300mV | ||
| 定電壓操作 | 調節率 |
電源調節率<0.01% + 3mV 負載調節率<0.01% + 3mV (額定電流<3A)，<0.02% + 5mV (額定電流<10A) |
|
| 漣波與噪聲 | <1mVrms 5Hz ~ 1MHz | ||
| 回復時間 | <100μS (50% 負載變動, ***小負載 0.5A) | ||
| 定電流操作 | 調節率 |
電源調節率<0.2% + 3mA 負載調節率<0.2% + 3mA |
|
| 漣波電流 | <3mArms | ||
| 數字式表頭 | 3 位數 0.5" LED 顯示，準確度+(0.5% 讀值 + 2 位數) | ||
| 絕緣 | 機殼對端子：20MΩ or above ( DC 500V ) | ||
| 使用電源 | 機殼對電源線>=30MΩ ( DC 500V )、交流 100V/120V/220V/240V+10%, 50/60Hz | ||
| 附件 | 電源線、操作手冊、測試線 GTL-105 x 3 (<3A) or GTL-104 x 3 (<10A) | ||
| 尺寸 | 255(寬) x 145(高) x 335(長) mm | ||
固緯電源規格說明書http://www.testeb.com/download/201611/Gwinstek_GPC.pdf
GPC系列直流電源使用說明書http://www.testeb.com/download/201611/Gwinstek_GPC_manual.pdf
固緯電源系列選型表
| 線性直流電源 | |
| GPS-X303C系列 |
GPS-4303C：CH1/CH2 0~30V/0~3A，CH3 2.2~5.2V/1A ，CH4 8~15V/1A Max，200W GPS-3303C：CH1/CH2 0~30V/0~3A，CH3 5V/3A固定，195W GPS-2303C雙路輸出直流電源：CH1/CH2 0~30V/0~3A，功率180W |
| GPR-U系列單路輸出 |
GPR-1850HD：0 ~ 18V、0 ~ 50A、900W GPR-3520HD：0 ~ 35V、0 ~ 20A、700W GPR-6015HD：0 ~ 60V、0 ~ 15A、900W GPR-7510HD：0 ~ 75V、0 ~ 10A、750W GPR-16H50D：0 ~ 160V、0 ~ 5A、800W GPR-25H30D：0 ~ 250V、0 ~ 3A、750W GPR-35H20D：0 ~ 350V、0 ~ 2A、750W GPR-50H15D：0 ~ 500V、0 ~ 1.5A、750W GPR-60H15D：0 ~ 600V、0 ~ 1.5A、800W GPR-100H05D：0 ~ 1000V、0 ~ 0.5A、500W |
| GPR-H系列 |
GPR-0830HD：0 ~ 8V、0 ~ 30A、240W GPR-1820HD：0 ~ 18V、0 ~ 20A、360W GPR-3510HD：0 ~ 35V、0 ~ 10A、350W GPR-6060D可調直流電源：0 ~ 60V、0 ~ 6A、360W GPR-7550D：0 ~ 75V、0 ~ 5A、375W GPR-11H30D：0 ~ 110V、0 ~ 3A、330W GPR-30H10D：0 ~ 300V、0 ~ 1A、300W |
| GPR-M系列 |
GPR-1810H：0 ~ 18V、0 ~ 10A、180W GPR-3060D單通道線性直流電源：0 ~ 30V、0 ~ 6A、180W GPR-6030D線性輸出直流電源：0 ~ 60V、0 ~ 3A、180W |
| GPE-X323C |
GPE-1326C 單通道線性直流電源192W GPE-2323C 2通道線性直流電源 192W GPE-3323C 3通道線性直流電源 217W GPE-4323C 4通道線性直流電源 212W |
| GPS系列 |
GPS-1830D：0 ~ 18V、0 ~ 3A、54W GPS-1850D：0 ~ 18V、0 ~ 5A、90W GPS-3030D：0 ~ 30V、0 ~ 3A、90W GPS-3030DD：0 ~ 30V、0 ~ 3A、90W |
| GPC系列 |
GPC-1850D 195W直流電源，(0~18V/0~5A)×2、5V/3A，串聯36V 5A，并聯18V 10A GPC-3030DN 195W直流電源，(0~30V/0~3A)×2、5V/3A，串聯60V 3A，并聯30V 6A GPC-6030D可調直流電源，(0~60V/0~3A)×2、5V/3A，串聯120V 3A，并聯60V 6A GPC-3060D線性直流電源，(0~30V/0~6A)×2、5V/3A，串聯60V 6A，并聯30V 12A |
| 可編程線性直流電源 | |
| 系列型號 |
GPD系列、PPS-3635、PPH-1503、PPH-1503D、PPE-3323、 PPT系列、PST系列、PSS系列、PSM系列 |
| 可編程開關直流電源 | |
| 系列型號 | PSW系列、PSH系列、PSB-2000系列、PSU-系列、PSB-1000系列、PHX-系列、PSP系列 |
