洛陽安捷倫是德科技Keysight DSOX3024A 數字示波器價格與型號參數
- 型號 類型 DSOX3024A數字示波器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：KEYSIGHT DSOX3024A示波器具有200MHz帶寬，4個通道高達2GSa/s采樣率，可觀察更多細節，具有同檔產品中的大顯示屏和快速波形更新速率，標配2Mpts存儲器，使用者能夠用更高的采樣率捕獲長時間的信號，快速放大關注區域。

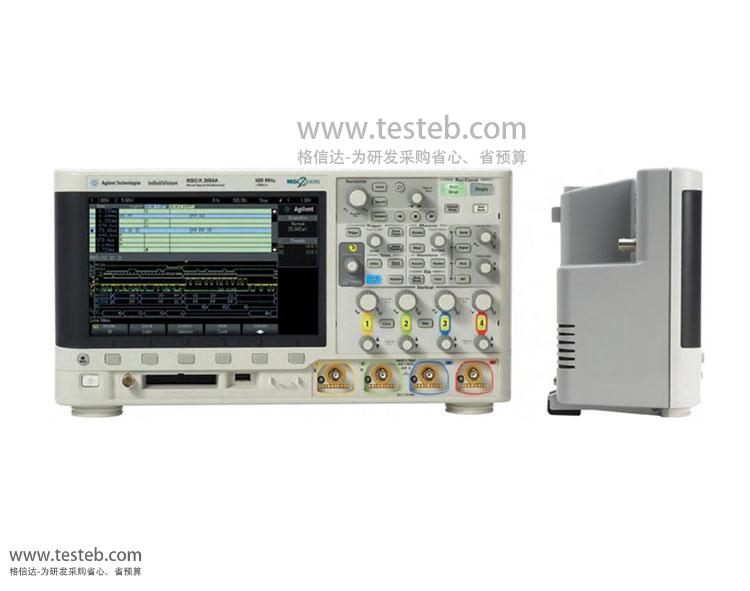

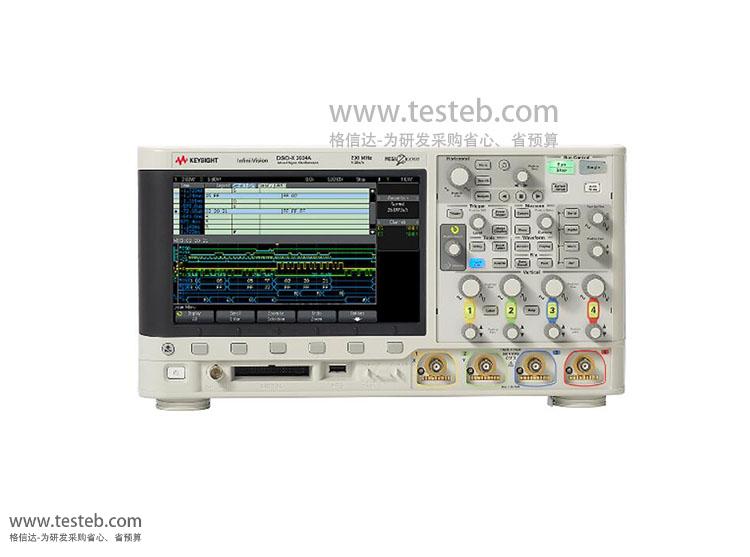

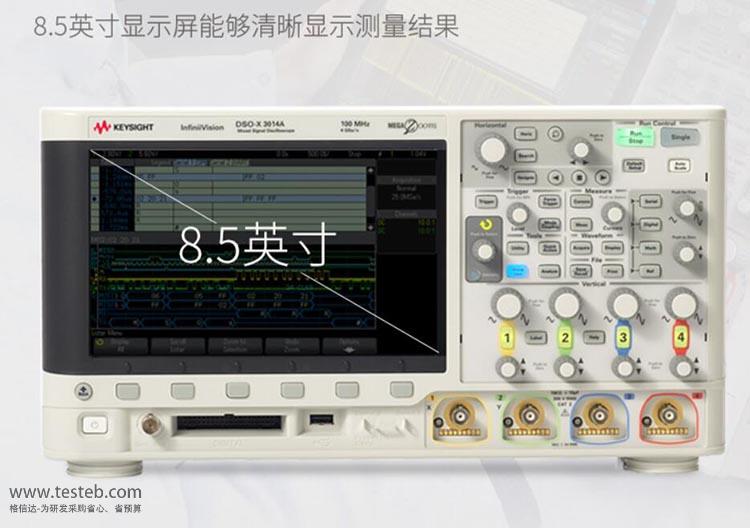

DSOX3024A 數字示波器圖片
是德科技安捷倫DSOX3024A示波器200MHz帶寬4通道2G采樣
對于研發工程師而言，設計的調試和安裝是非常重要的一項工作，也是他們將可靠的產品裝運給客戶的必要前提。通常，查找偶發和隨機電路問題無異于大海撈針。除了利用快速波形更新速率來提高示波器捕獲偶發異常的幾率，工程師們還有必要搜索波形記錄和/或在特定脈沖參數違規條件上進行觸發。Agilent安捷倫·是德科技Keysight InfiniiVision3000X系列示波器提供在同類示波器中最全面的搜索與導航能力以及最先進的脈沖參數觸發選擇。該系列通過3年標準保修期能夠延長示波器的壽命，最大程度地減少維修成本，提供與領先的測試和測量設備相媲美的儀器可靠性。
是德科技KEYSIGHT DSOX3000A/MSOX3000A系列示波器擁有入門級的價位和優異性能，以及同類產品不能提供的可選功能，在同等預算條件下提供更多的功能，100MHz~1GHz測試帶寬，2或4個模擬通道及混合可選的16個數字通道，每通道2 GSa/s采樣率，半通道交叉模式高達5GSa/s。集成的3位電壓表(DVM)和5位頻率計數器，測量會與示波器觸發系統進行去耦合。提供33個自動測量、9個參數觸發、6個協議觸發以及7個波形運算函數(包括FFT)。DSOX3024A數字示波器可觀察更長時間的信號，并觀察更多信號的細節，具有同檔產品中的最大顯示屏、最深存儲器和最快波形更新速率。
Keysight是德科技DSOX3000A/MSOX3000A示波器規格參數
| 型號 |
DSOX3012A MSOX3012A |
3014A |
DSOX3024A MSOX3024A |
3032A |
DSOX3034A MSOX3034A |
3052A |
DSOX3054A MSOX3054A |
DSOX3102A MSOX3102A |
DSOX3104A MSOX3104A |
|
測試 帶寬 |
100 MHz | 100 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
| 通道數 |
2通道 2+16 |
4 4+16 |
4 4+16 |
2 2+16 |
4通道 4+16 |
2 2+16 |
4 4+16 |
2 2+16 |
4 4+16 |
| 采樣率 | 每通道 2 GSa/s、4 GSa/s 半通道交叉模式 | 2.5GSa/s、5 GSa/s半通道 | |||||||
| 波形更新速率 | 1,000,000 個波形/秒 | ||||||||
| 存儲器 | 標配2 Mpts半通道，可升級至4 Mpts半通道（DSOX3MEMUP） | ||||||||
|
擴展 選件 |
WaveGen 內置 20 MHz函數/任意波形發生器
串行協議分析、分段存儲、模板極限測試、功率分析、先進波形數學函數 |
||||||||
是德示波器規格技術文檔http://www.testeb.com/download/201903/Keysight_InfiniiVision_3000AX.pdf
美國Keysight InfiniiVision 3000X系列數字示波器訂貨信息
DSOX3012A：帶寬100 MHz，2通道、混合信號MSOX3012A：100 MHz，2+16通道……
DSOX3014A：100 MHz，4通道、MSOX3014A：100 MHz，4+16通道……
是德科技DSOX3024A示波器200 MHz，4通道、MSOX3024A：200 MHz，4+16通道……
DSOX3032A：350 MHz，2通道、MSOX3032A：350 MHz，2+16通道……
DSOX3034A：350 MHz，4通道、MSOX3034A混合示波器：350 MHz，4+16通道……
DSOX3052A：500 MHz，2通道、MSOX3052A：500 MHz，2+16通道……
DSOX3054A：500 MHz，4通道、MSOX3054A：500 MHz，4+16通道……4GSa/s采樣率
DSOX3102A：1 GHz帶寬，2通道……MSOX3102A：1 GHz，2+16通道 …5GSa/s采樣率
DSOX3104A：1 GHz帶寬，4通道、MSOX3104A：1 GHz，4+16通道……
示波器標配探頭附件
N2862A無源探頭，150MHz，10:1衰減，(100MHz型號每通道配置一個)
N2863A無源探頭，300MHz，10:1衰減，(200MHz型號每通道配置一個)
N2890A無源探頭，500MHz，10:1，(>350MHz型號每通道配置一個)
N6450-60001 16 數字通道 MSO 電纜，全部MSOX3000A型號配一個
選配件
10076B無源高壓探頭4000V 250MHz,100:1衰減、N2771B無源探頭,50MHz,1000:1衰減
1147B交直流電流探頭50MHz,15A,配有AutoProbe接口、N2893A探頭100 MHz
