南寧安捷倫是德科技Keysight 10073D 電壓探頭/高壓探頭價格與型號參數
- 型號 類型 10073D電壓探頭/高壓探頭
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：是德科技安捷倫10073D示波器探頭具有10:1衰減比，500 MHz測試帶寬，最大輸入直流交流峰值500V CATI，是Keysight 300MHz~1GHz系列示波器理想的通用寬帶寬無源探頭選擇。

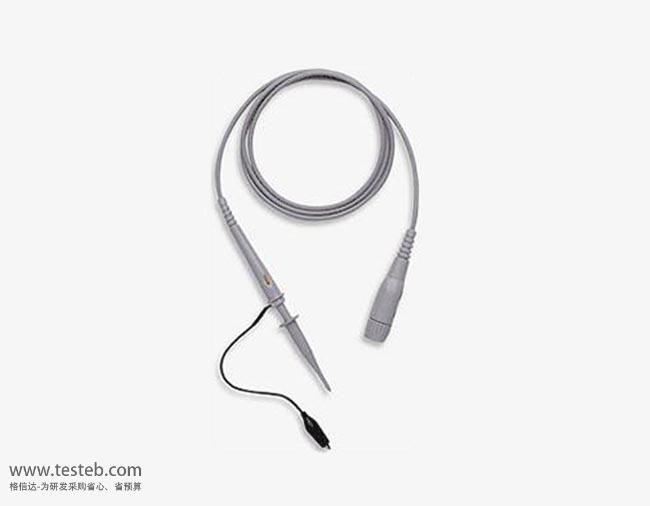

10073D 電壓探頭/高壓探頭圖片
是德科技Keysight 10073D無源探頭
美國Keysight Agilent 10070系列無源探頭便是具有價格優勢的高質量示波器探頭。這些通用探頭專為優化InfiniiVision 系列示波器的性能而設計，經過專門的設計和測試，能夠確保在最惡劣環境下可靠地工作。是德科技Keysight 10073D無源探頭是堅固耐用的500 MHz探頭， 具有10:1 的衰減比和 2.2 MΩ 的高輸入阻抗， 探頭識別特性可自動配置示波器探頭衰減，是 Keysight 300 MHz - 1 GHz 6000 系列、7000、8000 和 9000 系列示波器理想的通用寬帶寬無源探頭選擇。
是德科技Keysight 10073D無源探頭規格參數
| 型號 | 10070D | 10073D | 10074D | N2862B/63B | N2889A | N2890A | N2873A |
| 帶寬 | 20 MHz | 500 MHz | 150 MHz |
150 MHz/ 300 MHz |
350 MHz ( 10:1時 ) , 10 MHz ( 1:1 時 ) |
500 MHz | 500 MHz |
| 上升時間 | < 17.5 ns | < 700 ps | < 2.33 ns |
< 2.33 ns/ < 1.16 ns |
<1 ns ( 10:1 時 ) , < 35 ns ( 1:1 時 ) |
< 700 ps | < 700 ps |
| 衰減比 | 1:01 | 10:01 | 10:01 | 10:01 | 1:1/10:1可切換 | 10:01 | 10:01 |
| 輸入電阻 | 1 MΩ | 2.2 MΩ | 10 MΩ | 10 MΩ |
10 MΩ ( 10:1 時 ) , 1 MΩ ( 1:1 時 ) |
10 MΩ | 10 MΩ |
| 輸入電容 | 約 70 pF | 約 12 pF | 約 15 pF | 約 12 pF | 約 9.5 pF | ||
|
最大輸入 直流+ 交流峰值 |
500VCAT I, 400VCAT II |
500V CAT I, 400V CAT II |
500V CAT I, 400V CAT II |
300Vrms , CAT I/II |
300V CAT I/II (10:1) , 150V CAT I/II (1:1) |
300V , CAT I/II |
400V CAT I, 300V CAT II |
| 補償范圍 | 無 | 6～15pF | 9～17pF | 5～30pF | 5-30pF( 10:1 時 ) | 5 ～ 30pF | 10～25 pF |
| 探頭讀出 | 是 | 是 | 是 | 是 | 否 | 是 | 是 |
| 電纜長度 | 1.5m | 1.5m | 1.5m | 1.2m | 1.3m | 1.3m | 1.2 m |
安捷倫是德無源電壓探頭和高壓探頭型號說明書http://www.testeb.com/download/201612/Keysight_10073D.pdf
KEYSIGHT是德科技安捷倫探頭訂貨信息

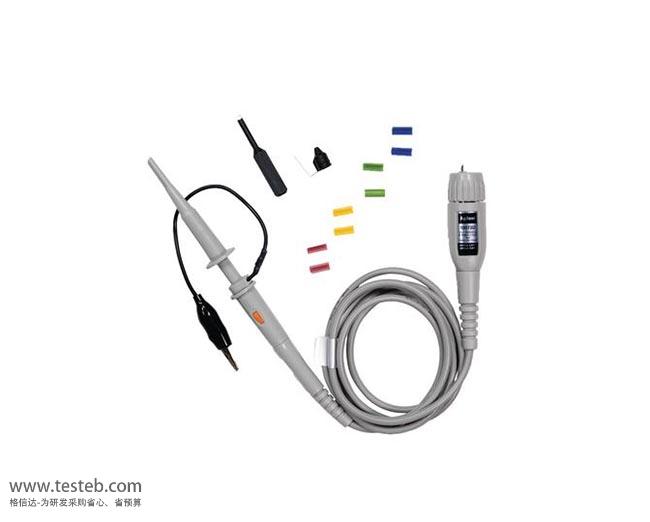

10073D無源探頭：衰減比10:1，帶寬500MHz，附件包括伸縮式掛鉤探針，橙色、白色、藍色和綠色識別標簽，地面卡銷、IC 探針、調整工具鱷魚夾接地線。
10070D無源探頭：衰減比1:1，帶寬20MHz
N2862B無源探頭：衰減比10:1，帶寬150MHz
10074D無源探頭：衰減比10:1，帶寬150MHz
N2863B無源探頭：衰減比10:1，帶寬300MHz
N2889A無源探頭：衰減比10:1/1:1，帶寬350MHz
N2890A無源探頭：衰減比10:1，帶寬500MHz
N2873A微型無源探頭：衰減比10:1，帶寬500MHz
