南寧福祿克Fluke F125B 數字示波器價格與型號參數
- 型號 類型 F125B數字示波器
- 制造商 品牌 福祿克Fluke
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：福祿克Fluke 125B示波表集手持式示波器、萬用表和高速記錄器于一身，40 MHz帶寬，雙路輸入波形和儀表讀數記錄，可以對長時間數據進行趨勢分析，適用于工業電氣和機電設備故障排除及維護應用，捕捉并記錄難以發現的間歇性事件，還可以檢驗電信號的質量，使用簡便、堅固耐用。

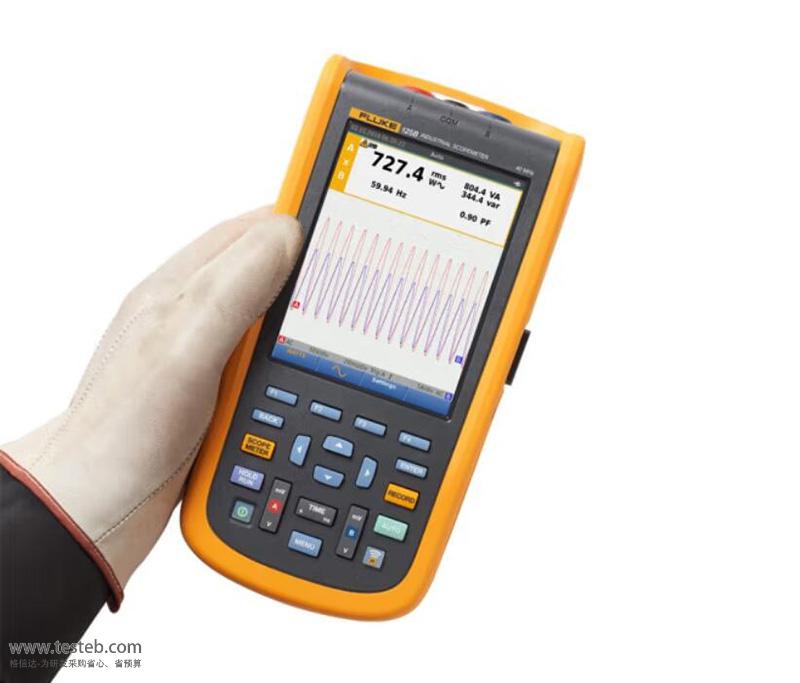

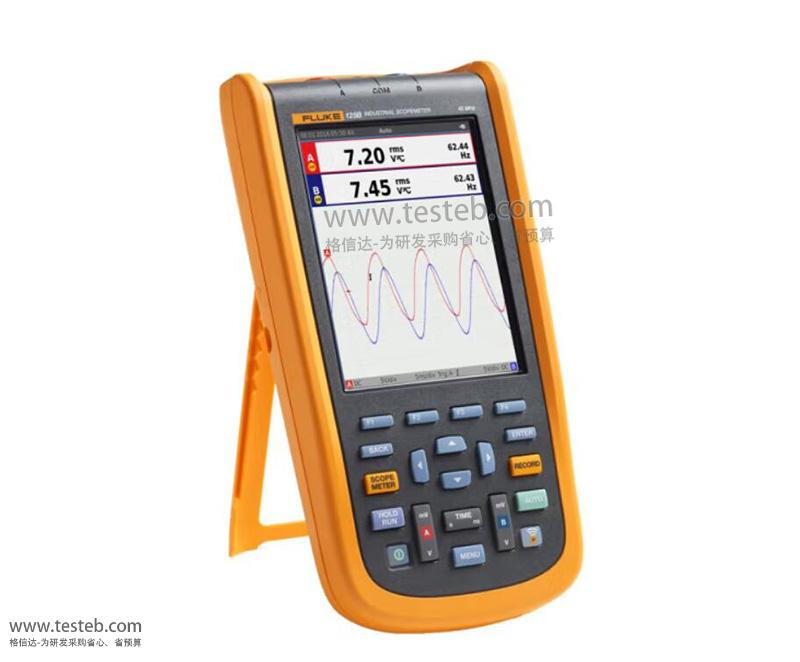

F125B 數字示波器圖片
福祿克Fluke 125B示波表手持式示波器萬用表40MHz工業用ScopeMeter可測電能質量
美國福祿克Fluke ScopeMeter 120B系列手持示波表性能特點
40MHz或20MHz雙輸入數字示波表和5000數位的真有效值數字萬用表
雙路輸入波形和儀表讀數記錄器，可以對長時間數據進行趨勢分析
Recorder Event Detect可捕捉高達4kHz重復波形上捉摸不定的間歇性信號
示波表帶屏蔽測試引線，一根測試引線可測量多個電氣參數
可進行電阻和通斷性測量、二極管和電容計測量、功率測量（W、VA、VAR、PF、DPF、Hz）
電壓、電流和電力諧波，特別僅Fluke 125B示波表可進行電能質量分析測試
通過BusHealth物理層測試檢查工業網絡是否達到規定的參考水平
可根據測試順序保存儀器設置，用于日常維護或常用的測試流程
福祿克Fluke ScopeMeter 120B系列雙通道手持式示波表規格參數
| 型號功能 |
FLUKE-123B示波表 |
FLUKE-124B示波表 示波器光標測量 |
FLUKE-125B示波表 示波器光標測量、 電源和諧波測量、總線健康 |
| 示波器模式垂直測量 | |||
|
頻率響應 - 直流耦合 不配探針和測試引線(帶 BB120)： 配備 STL120-IV 1:1 屏蔽測試引線： 配備 VP41 10:1 探針： |
DC-20MHz (-3 dB) 12.5MHz/20MHz (-6 dB) DC-20MHz (-3 dB) |
DC - 40 MHz (-3 dB) 12.5MHz/20MHz (-6 dB) DC - 40 MHz (-3 dB) |
DC - 40 MHz (-3 dB) 12.5MHz/20MHz (-6 dB) DC - 40 MHz (-3 dB) |
| 頻率響應 - 交流耦合（如果翻倒） | <10 Hz (-3 dB) | <10 Hz (-3 dB) | <10 Hz (-3 dB) |
| 上升時間（不含探針和測試引線） | <17.5 ns | <8.75 ns | <8.75 ns |
| 靈敏度 | 5 mV 至 200 V/div | 5 mV 至 200 V/div | 5 mV 至 200 V/div |
| 觸發功能 | 自動運行，觸發；數據源 輸入A/輸入B | ||
| 高級示波器功能 |
正常：捕獲長達 25 ns 的脈沖波干擾，顯示類似模擬信號的連續波形 平滑:抑制波形噪聲 脈沖波干擾捕獲關閉：不捕獲采樣間的脈沖波干擾 包絡：記錄并顯示一段時間內的波形最小值和最大值 |
||
| 雙輸入儀表功能 | 當溫度為 18 °C 至 28 °C 時，所有測量值的精度在（讀數的 % + 末位有效數字）之間 | ||
| 輸入A和輸入B | |||
| 直流電壓量程精度 | 量程500 mV、5 V、50 V、500 V、750 V，精度±（0.5 % +5 計數） | ||
| 真有效值電壓量程及精度 | 量程500 mV、5 V、50 V、500 V、750 V，精度±（1 % +10 計數） | ||
| 峰值量程和精度 | 量程500 mV、5 V、50 V、500 V、2200 V，精度為滿量程的5%；峰峰值的精度滿量程的10% | ||
| 頻率 (Hz) | 1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz、1 MHz、10 MHz 和 50 MHz |
1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、 100 kHz、1 MHz、10 MHz 和 70 MHz |
|
| 其它 |
RPM：50.00 kRPM，精度±（0.5 % +2 計數） 占空比 (PULSE)：2 % 至 98 %，頻率范圍連續自動設置中為 15 Hz (1 Hz) 至 30 MHz 脈寬 (PULSE)：連續自動設置中為 15 Hz (1 Hz) 至 30 MHz，1000 計數 電流安培（AMP）：配備電流鉗量程與V dc、V ac、V ac+dc 或 PEAK 相同 溫度 (TEMP)，帶有可選溫度探針：量程200 °C/div (200 °F/div)，比例因數1 mV/°C 分貝 (dB)：0dBV~1 V， 波峰因數 (CREST)：量程1 至 10 相位：模式A-B，B-A，0 到 359 度 Vpwm：測量脈寬調制信號，例如電機驅動逆變器輸出信號 |
||
| 功率(僅限F125B) |
單相/三相三線平衡負載 （三相：僅限基波分量，“自動設置”模式） 功率因數 (PF)、瓦特、VA、無功功(VAR) |
||
| 電能質量(僅限F125B) |
讀數W、VA、var、PF、DPF、 Hz量程（自動）， 功率系數0.00 至 1.00，± 0.04 |
||
| 總線健康檢驗器(僅限F125B) |
類型 AS-i：NEN-EN50295、 CAN：ISO-11898、 Interbus S：RS-422、 Modbus：RS-232和RS-485 Foundation Fieldbus：H1 Profibus：DP和PA |
||
規格文檔http://www.testeb.com/download/202401/Fluke_123B_124B_125B.pdf
用戶手冊http://www.testeb.com/download/202401/Fluke_124B_125B_manual.pdf
