南寧安捷倫是德科技Keysight DSOX3024G 數字示波器價格與型號參數
- 型號 類型 DSOX3024G數字示波器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書
-
功能參數簡介：是德科技Keysight DSOX3024G數字示波器測試帶寬200MHz，4個模擬通道半通道采樣率高達5GSa/s、4M存儲深度，內置20MHz任意波形發生器，標配波特圖測試、串行解碼與直方圖測量和區域觸摸觸發功能，非常適合用于研發調試、低速串行設計和測試以及電源完整性測試，高達100萬波形/秒的捕獲率為您呈現更詳細的信號細節。

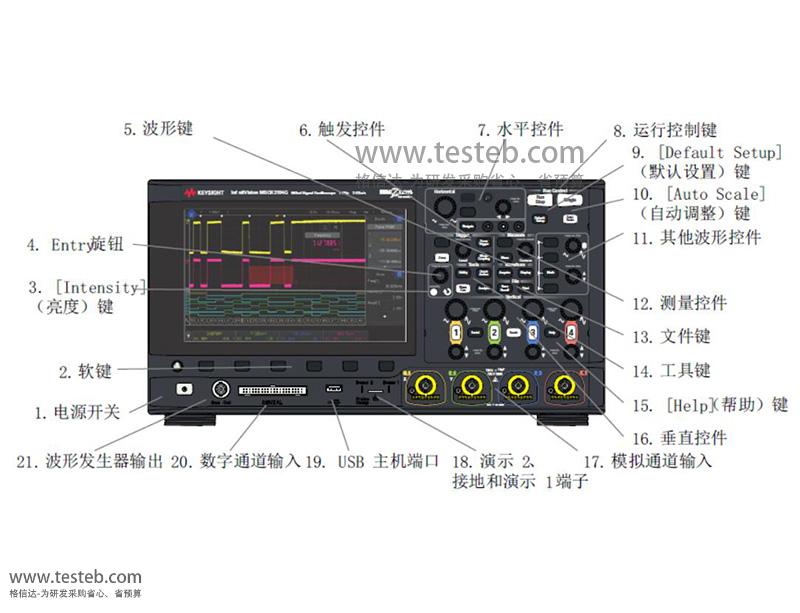

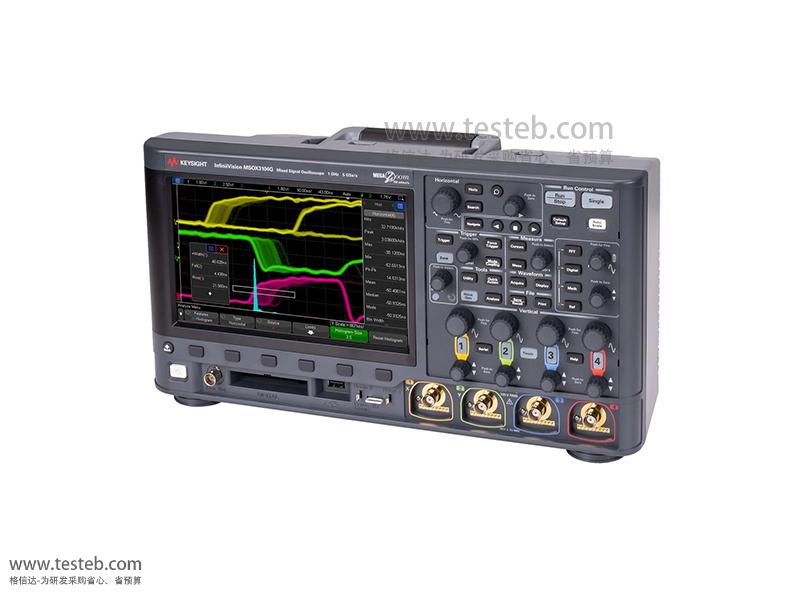

DSOX3024G 數字示波器圖片
是德科技Keysight DSOX3024G示波器4通道200M帶寬研發調試及電源完整性測試
是德科技Keysight InfiniiVision 3000GX系列示波器是3000T系列的升級加強款，具有七合一功能，集研發型專業級數字示波器（配有 LAN / VGA 連通性模塊）、協議分析儀、頻率響應分析儀（波特圖）、20 MHz 任意波形發生器、3 位電壓表、8 位計數器和累加器于一體。Keysight DSOX3024G示波器8.5寸觸摸屏讓您可以輕松查看和分析信號，100萬個波形秒超高速波形刷新率，相同時間能夠捕獲更多波形，發現設計中那一察覺的問題，極大提高捕獲隨機和偶發事件的可能性，節約測試時間，廣泛適用于教學適用于及研究實驗室、消費性電子、無線射頻產業、汽車電子產業、航空航天國防產業、電源分析與測試產業等。是德科技Keysight DSOX3024G數字示波器帶寬200MHz、4個模擬通道，標配D3000GENB嵌入式軟件可提供波形和測量直方圖。
KEYSIGHT DSOX3000G/MSOX3000G系列示波器特點
覆蓋200MHZ-1GHZ帶寬，2/4個模擬通道及可選的16數字通道
DSOX3024G示波器標配信號發生器及波特圖測試功能、串行解碼與直方圖測量

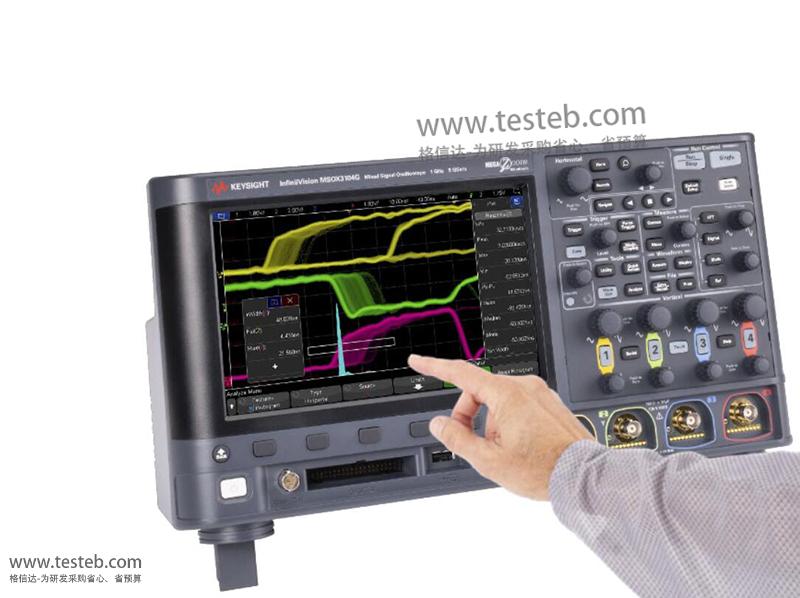

8.5 英寸大尺寸電容觸摸屏讓您可以輕松查看和分析信號
獨有的區域觸摸觸發技術讓您只需幾秒鐘便可輕松隔離信號
高達1000000波形/秒的捕獲率為您呈現更詳細的信號細節
Keysight DSOX3024G高達4Mpts的存儲器可以捕獲更多的數據，配有LAN/VGA接口模塊
是德科技Keysight InfiniiVision DSOX/MSOX3000G系列示波器規格參數
| 示波器型號 | 3012G |
DSOX3014G MSOX3014G |
3022G |
DSOX3024G MSOX3024G |
3032G |
DSOX3034G MSOX3034G |
3052G |
DSOX3054G MSOX3054G |
3102G |
DSOX3104G MSOX3104G |
| 通道 |
2通道 2+16 |
4模擬通道 4+16數字通道 |
2 2+16 |
4通道 4+16數字 |
2通道 2+16 |
4通道 4+16數字 |
2通道 2+16 |
4通道 4+16數字 |
2通道 2+16數字 |
4通道 4+16數字 |
| 帶寬 | 100MHz | 200MHz | 300MHz | 500MHz | 1GHz | |||||
| 上升時間 | ≤3.5ns | ≤1.75ns | ≤1ns | ≤700ps | ≤450ps | |||||
| 時基范圍 | 5 ns/div - 50 s/div | 2 ns/div - 50 s/div | 1 ns/div - 50 s/div | 500ps/div-50s/div | ||||||
| 采樣率 | 5GSa/s半通道，2.5GSa/s全通道 | |||||||||
| 存儲深度 | 4Mpts半通道，2Mpts全通道 | |||||||||
| 波形刷新率 | > 1,000,000個波形/s刷新率 | |||||||||
| 垂直分辨率 | 8 bits垂直分辨率/12 bits高分辨率模式 | |||||||||
| 輸入阻抗 | 1 MΩ士1%(14pF)，50Ω土1.5% | |||||||||
| 波形發生器 | 20MHz任意波形發生器 | |||||||||
| 串行解碼 |
【標配】D3000GENB: I²C|I²S|SPI|RS232/422/485/UART,USB PD觸發與解碼 【選配】D3000AUTB選件: CAN、CAN FD、LIN、FlexRay、SENT、PSI5、 CXPI觸發與解碼 【選配】D3000AERB選件: MIL-STD 1553和ARINC 429觸發與分析 |
|||||||||
| 其他功能 |
標配波特圖測試、波形測量直方圖、模板測試功能 功率測量和分析應用，NFC近場通信高級觸發 |
|||||||||
| 通信接口 |
USB*2(前面板)，USB(標配) LAN選配、GPIB選配、VGA選配 |
|||||||||
