南寧安捷倫是德科技Keysight DSOX1102A 數字示波器價格與型號參數
- 型號 類型 DSOX1102A數字示波器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書
-
功能參數簡介：是德科技Keysight DSOX1102A示波器具有70MHz測試帶寬，2通道，提供每秒50000個波形的更新速率和2GSa/s采樣率，可以顯示其他類似價位的示波器可能會遺漏的隨機、偶發的毛刺信號和異常，集成頻響分析儀、協議分析儀、數字電壓表和頻率計數器，能夠節省寶貴的工作臺空間。

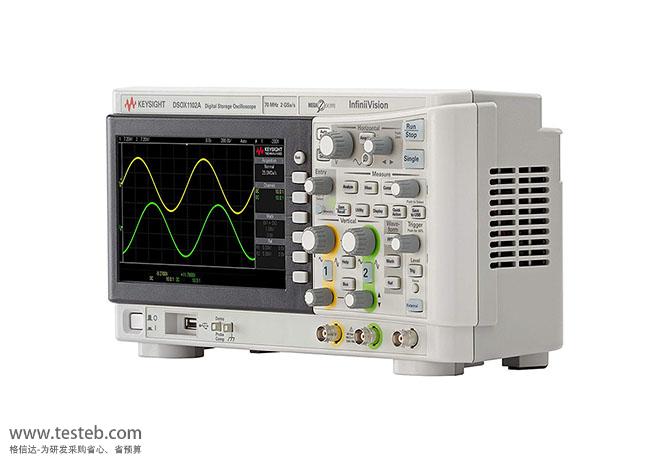

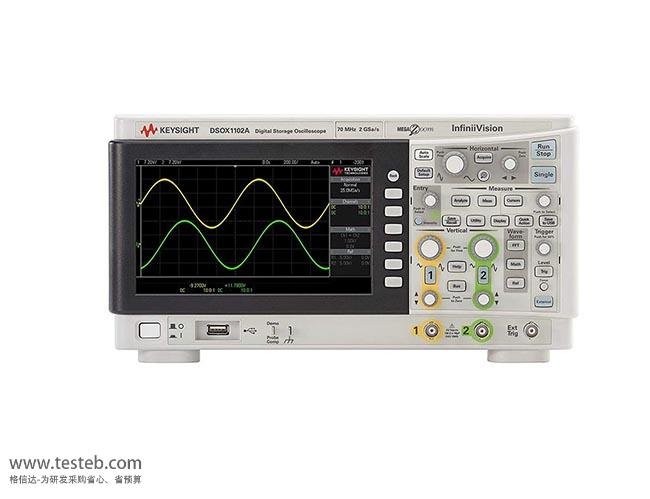

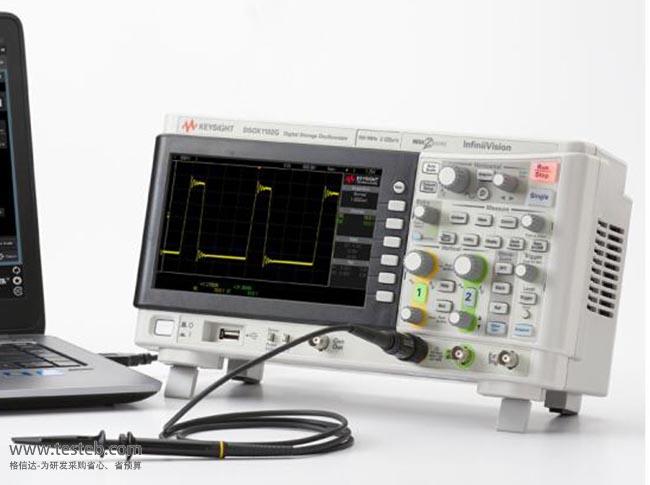

DSOX1102A 數字示波器圖片
是德科技Keysight DSOX1102A示波器2通道70M可升級100MHz
美國Keysight 1000X系列示波器以客戶為中心進行設計，不但價格經濟，還使測量設置以及學習如何使用示波器變得輕而易舉。是德科技DSOX1102A示波器業界標準的前面板非常易于使用，內置幫助和培訓信號可使您快速掌握示波器并開始工作。Keysight MegaZoom IV ASIC技術可提供每秒50000個波形的更新速率和 2 GSa/s 采樣率，可以顯示其他類似價位的示波器可能會遺漏的隨機、偶發的毛刺信號和異常。
KEYSIGHT DSOX1102A數字示波器標配帶寬70MHz，支持客戶購買當前所需的帶寬，并隨著未來設計的演變需求而升級，通過軟件許可證升級為100MHz。另有DSOX1102G型號內置20MHz函數信號發生器，能輸出正弦波、方波、斜波、脈沖、直流、高斯噪聲等波形。六合一儀器集成，包括頻響分析儀（波特圖），函數發生器，協議分析儀，數字電壓表和頻率計數器，能夠節省寶貴的工作臺空間。
是德科技Keysight InfiniiVision 1000X入門級示波器規格參數
| 型號 |
DSOX1102A示波器 灰色外觀 |
DSOX1102G （內置20M函數信號發生器 |
DSOX1204A示波器 商務黑色外觀 |
DSOX1204G示波器 （帶20MHz信號發生器 |
| 模擬通道數 | 2通道 | 2通道 | 4通道 | 四通道 |
| 數字通道數 | 1 | 1 | 1 | 1 |
| 測試帶寬 |
70 MHz（標配） 100MHz（DSOX1B7T102) - |
70 MHz（標配） 100MHz（DSOX1B7T102) - |
70 MHz（標配） 100MHz（D1200BW1A） 200MHz（D1200BW2A） |
70 MHz（標配） 100MHz（D1200BW1A 升級選件 200MHz（D1200BW2A |
| 最大采樣率 |
2GSa/s全通道 5萬個波形每秒更新 |
2GSa/s全通道 50000波形/秒 |
2GSa/s半通道 1GSa/s全通道；5萬波形 |
2GSa/s半通道 1G全通；5萬波形每秒 |
| 存儲深度 | 1 Mpts | 1 Mpts | 1 Mpts | 1 Mpts |
| 分段存儲器 | 標配 | 標配 | 標配 | 標配 |
| 接口 | USB2.0 | USB2.0 | USB2.0/LAN | USB2.0/LAN |
| 極限測試 | 標配 | 標配 | 標配 | 標配 |
| WaveGen | 無 | 20 MHz 函數發生器 | 無 | 20MHz函數發生器 |
| 串行協議分析（選件） |
DSOX1EMBD——I²C, SPI, UART/RS-232 DSOX1AUTO——CAN, LIN |
D1200EMBD——I²C, SPI, UART/RS-232 D1200AUTA——CAN, LIN |
||
| 通用參數 | 顯示器7寸 TFT LCD WVGA ；連通性LAN、USB；操作系統Embedded，可遠程編程 | |||
| 其它 | 整合的數字電壓表；波形運算：加、減、乘、除、FFT（幅度和相位）、低通濾波器；波形捕獲速50,000個/秒 | |||
是德科技DSOX1000系列說明書http://www.testeb.com/download/201903/KEYSIGHT_DSOX1204A.pdf
DSOX1000示波器用戶操作手冊http://www.testeb.com/download/201903/KEYSIGHT_DSOX1204A-G_manual.pdf
KEYSIGHT InfiniiVision 1000X系列示波器訂貨信息
EDUX1002A 50MHz，2通道
EDUX1002G 50MHz，2通道，配有函數發生器AWG
DSOX1102A 70MHz（100 MHz 通過DSOX1B7 T102選件升級），2通道
DSOX1102G 70MHz內置信號發生器（100M通過選件升級），2通道
DSOX1204A 70MHz（100 MHz、200MHz通過選件升級），4通道，商務黑色外觀
DSOX1204G 70MHz內置函數信號發生器（100 MHz、200MHz通過選件升級），4通道、黑色
示波器選件
DSOX1B7T102帶寬升級固件：帶寬從70MHz升級至100MHz，兼容DSOX1102A或DSOX1102G
4通道型號帶寬升級軟件——100MHz（D1200BW1A）、200MHz（D1200BW2A）
EDUX1EMBD軟件，對I2C、UART（RS-232）協議進行解碼和分析，兼容EDUX1002A或EDUX1002G
DSOX1EMBD軟件，對I2C、SPI、UART（RS-232）解碼和分析，兼容DSOX1102A或DSOX1102G
DSOX1AUTO軟件，對CAN、LIN協議進行解碼和分析，可兼容DSOX1102A或DSOX1102G
D1200EMBD軟件，I²C, SPI, UART/RS-232
D1200AUTA軟件，CAN, LIN
N2142A探頭：衰減比1:1、10:1可切換，75MHz，EDUX1002A和EDUX1002G標配2個探頭
N2140A探頭：衰減1:1、10:1可切換，200MHz，DSOX1102A和DSOX1102G標配2個探頭
