南寧安捷倫是德科技Keysight DSOX3104G 數字示波器價格與型號參數
- 型號 類型 DSOX3104G數字示波器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書
-
功能參數簡介：Keysight DSOX3104G數字示波器測試帶寬高達1GHz，4個模擬通道2.5GHz采樣率，標配20MHz頻率任意波形發生器和3位電壓表、串行解碼與直方圖測量和區域觸摸觸發功能、頻率響應分析儀波特圖，非常適合用于研發調試、低速串行設計和測試，高達百萬波形/秒的捕獲率呈現更詳細的信號細節。

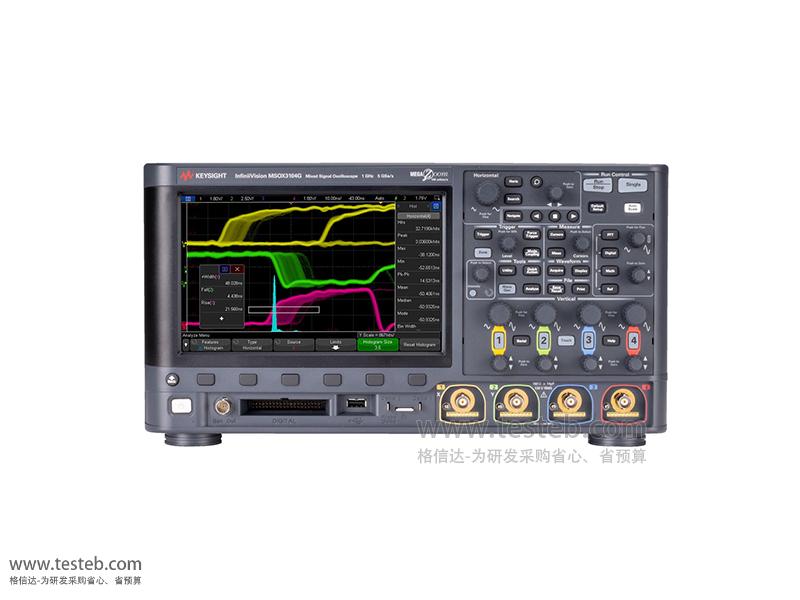

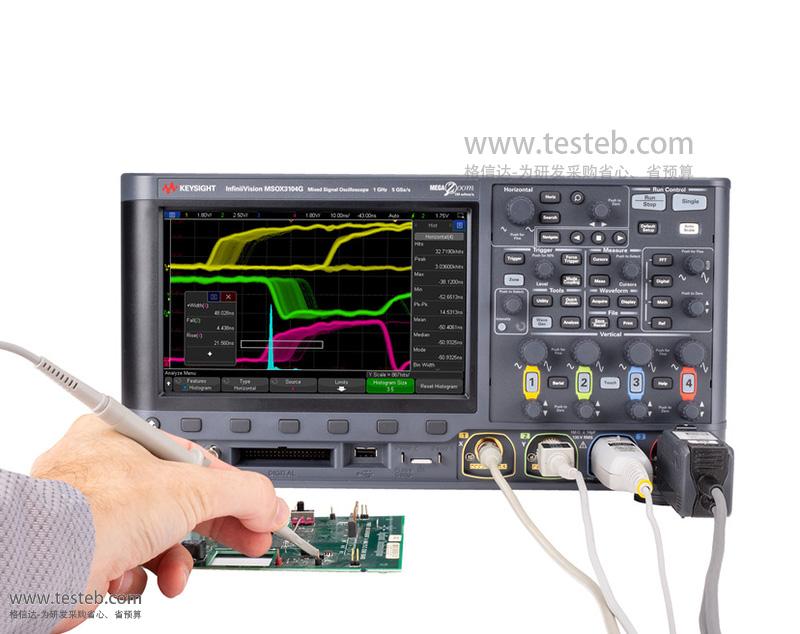

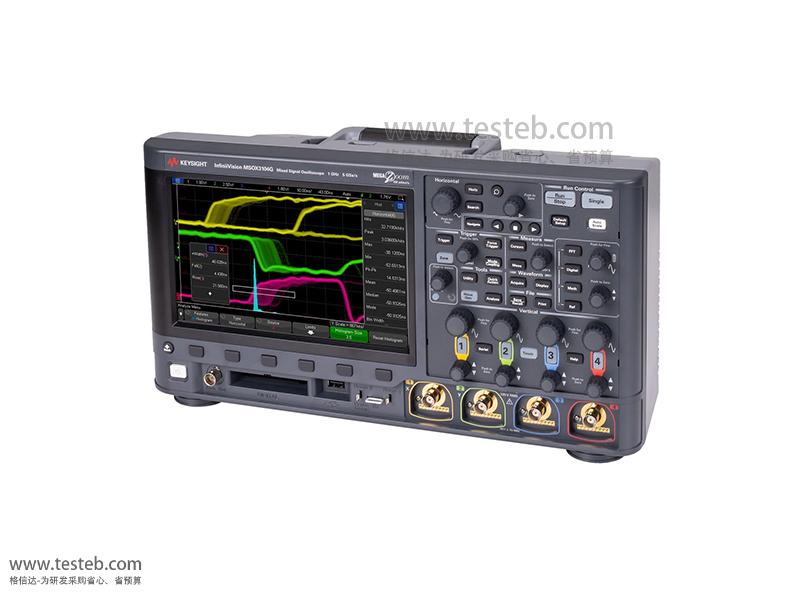

DSOX3104G 數字示波器圖片
是德Keysight DSOX3104G數字示波器4通道1GHz帶寬高速百萬波形每秒捕獲率
KEYSIGHT DSOX3000G/MSOX3000G系列示波器特點
多合一儀器：示波器（配有 LAN / VGA 連通性模塊）、協議分析儀、頻率響應分析儀（波特圖）、
20 MHz任意波形發生器、3 位電壓表、8 位計數器和累加器、串行解碼與直方圖測量
是德科技DSOX3104G示波器1G測試帶寬、4通道2.5GHz采樣率
高達4Mpts的存儲器可以捕獲更多的數據，配有LAN/VGA接口模塊
8.5 英寸大尺寸電容觸摸屏讓您可以輕松查看和分析信號
Keysight DSOX3104G數字示波器獨有的區域觸摸觸發技術讓您只需幾秒鐘便可輕松隔離信號
是德科技Keysight InfiniiVision 3000G系列示波器規格參數
| 示波器型號 | 3012G |
DSOX3014G MSOX3014G |
3022G |
DSOX3024G MSOX3024G |
3032G |
DSOX3034G MSOX3034G |
3052G |
DSOX3054G MSOX3054G |
3102G |
DSOX3104G MSOX3104G |
| 通道 |
2通道 2+16 |
4模擬通道 4+16數字通道 |
2 2+16 |
4通道 4+16數字 |
2通道 2+16 |
4通道 4+16數字 |
2通道 2+16 |
4通道 4+16數字 |
2通道 2+16數字 |
4通道 4+16數字 |
| 帶寬 | 100MHz | 200MHz | 300MHz | 500MHz | 1GHz | |||||
| 上升時間 | ≤3.5ns | ≤1.75ns | ≤1ns | ≤700ps | ≤450ps | |||||
| 時基范圍 | 5 ns/div - 50 s/div | 2 ns/div - 50 s/div | 1 ns/div - 50 s/div | 500ps/div-50s/div | ||||||
| 采樣率 | 5GSa/s半通道，2.5GSa/s全通道 | |||||||||
| 存儲深度 | 4Mpts半通道，2Mpts全通道 | |||||||||
| 波形刷新率 | > 1,000,000個波形/s刷新率 | |||||||||
| 垂直分辨率 | 8 bits垂直分辨率/12 bits高分辨率模式 | |||||||||
| 輸入阻抗 | 1 MΩ士1%(14pF)，50Ω土1.5% | |||||||||
| 波形發生器 | 20MHz任意波形發生器 | |||||||||
| 串行解碼 |
D3000GENB: I²C|I²S|SPI|RS232/422/485/UART,USB PD觸發與解碼 D3000AUTB選件: CAN、CAN FD、LIN、FlexRay、SENT、PSI5、 CXPI觸發與解碼 D3000AERB選件: MIL-STD 1553和ARINC 429觸發與分析 |
|||||||||
| 其他功能 |
標配波特圖測試、波形測量直方圖、模板測試功能。 功率測量和分析應用，NFC近場通信高級觸發 |
|||||||||
| 通信接口 | USB*2(前面板)，USB(標配)，LAN選配、GPIB選配、VGA選配 | |||||||||
