南寧固緯GWINSTEK GDS-1102U 數字示波器價格與型號參數
- 型號 類型 GDS-1102U數字示波器
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：固緯GDS-1102U數字示波器100MHz帶寬，2輸入通道，具有250MSa/s實時采樣率和25GSa/s等效采樣率，超高性價比完全為用戶所青睞，滿足多樣化教學要求和基本工業需要。

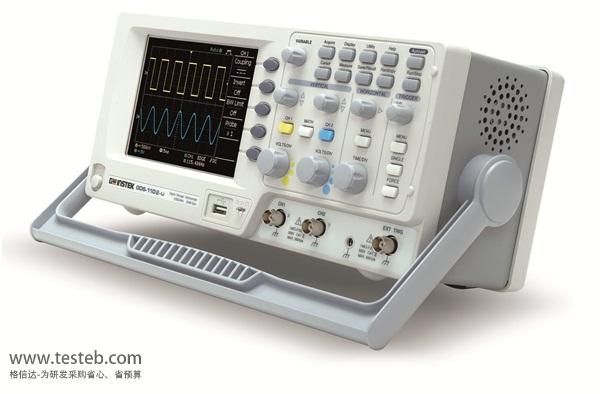

GDS-1102U 數字示波器圖片
固緯100M示波器GDS-1102-U數字示波器
固緯示波器GDS-1000-U系列是一款通用雙通道示波器，提供50MHz~100MHz帶寬，采用雙采樣模式，250MSa/s實時采樣率和25GSa/s等效采樣率，用戶可以靈活選擇?？焖俨ㄐ翁幚砟芰?、先進的觸發功能、2.5kg輕量設計，滿足多樣化教學要求和基本工業需要。GDS-1102-U示波器的超高性價比完全為用戶所青睞，結合直觀的儀器接口設計和5.7’’彩色TFT LCD顯示器，用戶可以感受到無與倫比的測量樂趣。
固緯GDS-1102-U數字示波器系列技術規格
| 固緯示波器 | GDS-1052-U數字示波器 | GDS-1072-U數字示波器 | GDS-1102-U數字示波器 | |
| 垂直 | 通道 | 2 | 2 | 2 |
| 帶寬 | DC~50MHz(-3dB) | DC~70MHz(-3dB) | DC~100MHz(-3dB) | |
| 上升時間 | 約＜7ns | 約＜5ns | 約＜3.5ns | |
| 靈敏度 | 2mV/div~10V/div(1-2-5步進) | |||
| 精確度 | ±(3%×|讀值|+0.1div+1mV) | |||
| 輸入耦合 | AC，DC，GND | |||
| 輸入阻抗 | 1MΩ±2%，約15pF | |||
| 極性 | 正常，反相 | |||
| 最大輸入 | 300V(DC+AC峰值)，CAT II | |||
| 波形信號處理 | +，-，F(xiàn)FT | |||
| 偏移范圍 | 2mV/div~50mV/div：±0.4V；100mV/div~500mV/div：±4V；1V/div~5V/div：±40V；10V/div：±300V | |||
| 帶寬限制 | 20MHz(-3dB) | |||
| 觸發 | 觸發源 | CH1、CH2、Line、外部 | ||
| 模式 | 自動、正常、單次、TV、邊沿、脈沖寬度 | |||
| 耦合 | AC、DC、低頻抑制、高頻抑制、噪聲抑制 | |||
| 靈敏度 | DC~25MHz：約0.5div或5mV；25MHz~50/70/100MHz：約1.5div或15mV | |||
| 外部觸發 | 范圍 | ±15V | ||
| 靈敏度 | DC~25MHz：約50mV；25M~50/70/100MHz：約100mV | |||
| 輸入阻抗 | 1MΩ±2%，約16pF | |||
| 最大輸入 | 300V(DC+AC峰值)，CAT II | |||
| 光標和測量 | 電壓測量 | Vpp，Vamp，Vavg，Vrms，Vhi，Vlo，Vmax，Vmin，上升前激電壓/過激電壓，下降前激電壓/過激電壓 | ||
| 時間測量 | 頻率、周期、上升時間、下降時間、正脈寬、負脈寬、占空比 | |||
| 光標測量 | 光標之間的電壓差(ΔV)，光標之間的時間差(ΔT) | |||
| 自動計數 | 6位分辨率；精確度：±2%；信號源：除視頻觸發模式外，所有可用的觸發源 | |||
|
調整探棒 補償信號 |
頻率范圍 | 1kHz~100kHz，1kHz/STEP | ||
| 占空比范圍 | 5%~95%；5%/STEP | |||
| 控制面板功能 | 自動設置 | 自動調整垂直VOLT/DIV、水平TIME/DIV和觸發準位 | ||
| 保存設置 | 多達15組測量條件 | |||
| 保存波形 | 15組波形 | |||
| 接口 | USB Device：USB1.1&2.0全速兼容，USB Host：圖像(BMP)波形數據(CSV)和設置(SET) | |||
| 尺寸&重量，電源 | 310(W)×142(H)×140(D)mm，約 2.5kg ，線性電壓范圍：AC 100V~240V，48Hz~63Hz，自動選擇 | |||
