南寧泰克Tektronix TCPA300-TCP305A 電流探頭價格與型號參數
- 型號 類型 TCPA300-TCP305A電流探頭
- 制造商 品牌 泰克Tektronix
- PDF規格說明書
-
功能參數簡介：泰克TCPA300放大器在與TCP312、TCP305電流探頭或TCP303探頭一起使用時，提供了一系列電流測量功能，彌補了小電流測量產品與超高電流測量產品之間的空白。TCP300 和 TCP400 系列 AC/DC 電流測量系列是滿足當今電流測量需要的非常先進的電流測量系統。

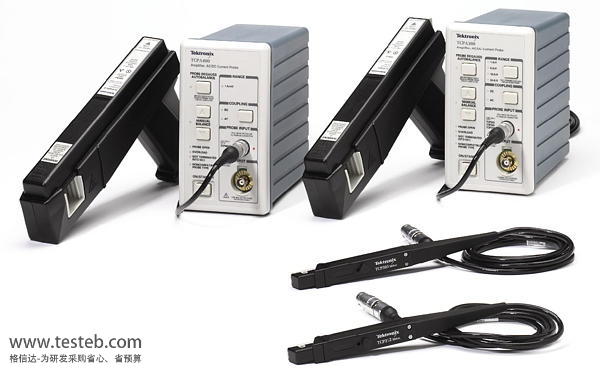

TCPA300-TCP305A 電流探頭圖片
泰克探頭Tektronix TCPA300 TCP305A電流探頭放大器
Tektronix TCP300/TCP400 電流測量系統可以無縫地集成 TDS 系列示波器。這種全新系列的電流測量工具為泰克 TDS3000、TDS500、TDS600、TDS700、TDS5000、TDS6000 和 TDS7000B 系列示波器系統的用戶提供了自動控制功能及屏幕刻度和單位（DPO3000、MDO/MSO/DPO4000、MSO/DPO5000 和 DPO7000 系列示波器，需要 TPA-BNC 適配器）。帶 TCPA300 的 TCP312 實現了更高頻率的性能，提供了 ≥100 MHz 的帶寬及最高 30A 的直流電流。當通過 TEKPROBE Level II、TekConnect（使用 TCA-BNC）或 TekVPI（使用 TPA-BNC）接口連接泰克示波器時，電流測量和計算變得輕松簡單。
Tektronix TCPA300 TCP305A電流探頭放大器應用
電信、數據通信、計算機和半導體電力電子環保行業設計師、安裝人員和維修人員的發展和分析解決方案：
電源（開關和線性）
半導體設備（SCR、IGBT、MOSFET、CMOS、BJT）
功率逆變器/轉換器
電子鎮流器
工業/消費電子產品
移動通信（電話、衛星、中繼站）
電機驅動
運輸系統（電動車輛、電動火車、機車、航空電子設備）
TCPA300 • TCP312 • TCP305 • TCP303 • TCPA400 LAC/DC 電流測量系統特性
AC/DC 測量功能
DC – 100 MHz，電流探頭放大器 (TCPA300) 使用：
DC – 100 MHz，30 A DC (TCP312)
DC – 50 MHz，50 A DC (TCP305)
DC – 15 MHz，150 A DC (TCP303)
DC – 50 MHz，電流探頭放大器 (TCPA400) 使用：
DC – 2 MHz， 750*1 A DC (TCP404XL)（500 A DC 連續電流）
自動調整量程和單位*2 – 示波器屏幕的幅度和電流讀數通過消除手動計算，減少了測量誤差
AC/DC 輸入耦合
插入阻抗低，降低了被測器件的負荷
鉗式結構，電路連接簡便
狀態指示器提供虛擬工作狀態和潛在錯誤條件通知 — 消磁、探頭張度、超載、不端接 50 ?、不兼容的探頭類型
降低了直流漂移和噪聲，從而改進低電平電流測量
經過美國、加拿大和歐洲認證。符合相關 IEC 標配。
