深圳皮爾杰克Piergiacomi PPR-5003D 元件引腳成形鉗價格與型號參數
- 型號 類型 PPR-5003D元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書
-
功能參數簡介：意大利皮爾杰克Piergiacomi PPR-5003成型鉗用于將二極管、電阻元件兩端引腳彎折90°，成U型直角，成形后本體寬度1.5cm，可直接插件，可用于0.6mm~0.8mm管腳直徑，操作快捷、精確。

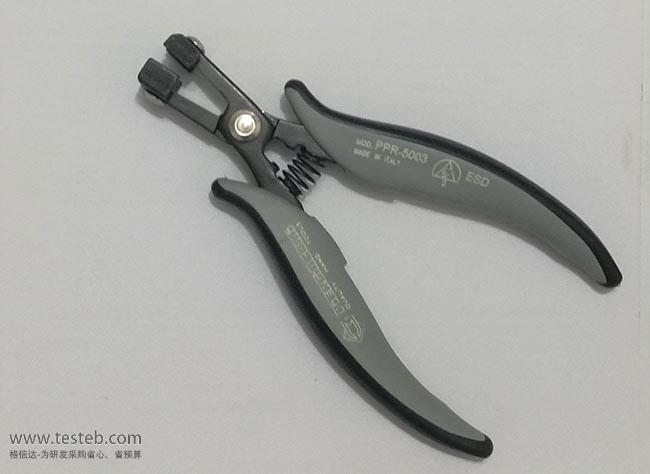

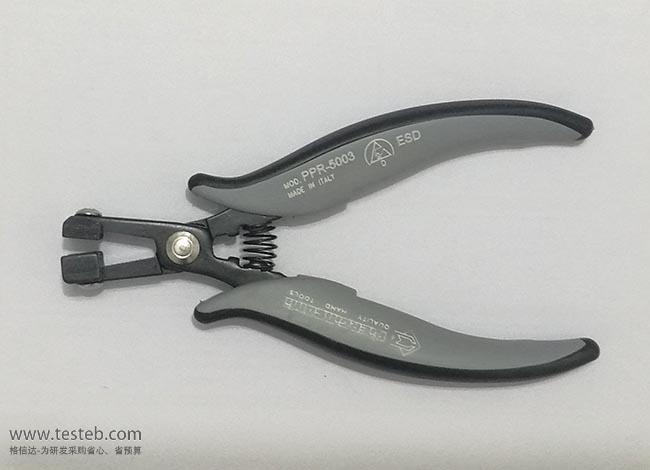

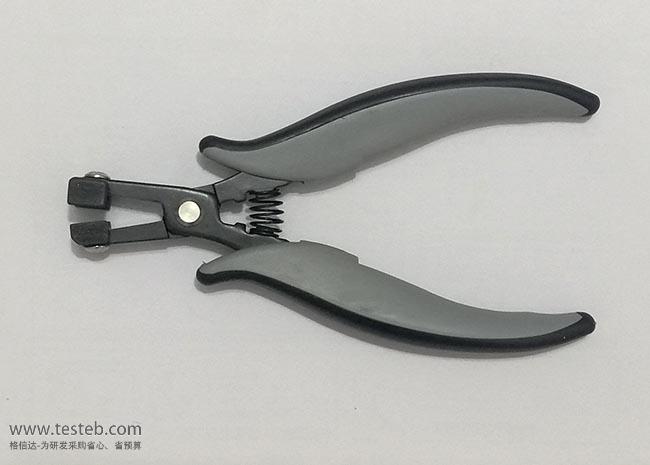

PPR-5003D 元件引腳成形鉗圖片
Piergiacomi PPR-5003D成型鉗電阻二極管引腳折U直角
Piergiacomi皮爾杰克引腳成形鉗PPR系列
二極管、電阻兩邊引腳打U型直角，可操作直徑0.6mm~0.8mm
長度150mm，灰色防靜電手柄
PPR-5001D成形鉗：成型后寬度10.16mm/ 1cm
PPR-5002D成型鉗：兩邊寬度12.70mm/ 1.2cm
PPR-5003D成形鉗：成型后本體及兩邊寬度15.24mm/ 1.5cm
皮爾PPR系列成型鉗說明書http://www.testeb.com/download/201610/Piergiacomi_PPR5000_PN5040.pdf
意大利皮爾杰克PIERGIACOMI成形鉗型號規格
| 型號 | 類型 | 適用元件 | 成型規格 | 剪徑/線規/剪切力度 | 鉗子規格 |
| PNR-30 | C型成型鉗 |
C型元件， 電阻電容等 |
彎45°，弧后留1.5mm長距離 | Φ1.02mm，18awg，3.0kg |
長度145mm 鉗口厚度3.0mm |
| PNG-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
距離2.8mm，弧直徑3.5mm | Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度5.0mm |
| PNR-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
元件距離3~16mm可調， 引腳留2.5mm |
Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度5.0mm |
| PTR-30-C | C型成型鉗 | 電阻電容等 | 弧后引腳留長3.0mm | Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度3.0mm |
| PTR-30-C/5 | C型成型鉗 | 電阻電容等 | 弧后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
長150mm 鉗口厚度3.0mm |
| PTR-30L | L型成形鉗 | 電阻等元件 | 元件引腳成L型，留2.54mm | Φ1.02mm，18awg，3.0kg |
長度145mm 鉗口厚度3.0mm |
| PPR-5001D | U型成型鉗 | 電阻等元件 | 元件引腳U型成型，寬10.16mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬15mm 鉗頭長31.5mm |
| PPR-5002D | U型成型 | 電阻等元件 | 元件引腳U型成型，寬12.70mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬18mm 鉗頭長31.5mm |
| PPR-5003D | U型成型 | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬13mm 鉗頭長31.5mm |
| PN-5040/7D | 90度角成型 | 電阻等元件 | 元件90°成型，最小距離5mm | Φ1.3mm，16awg，3.0kg |
鉗口厚度5.0mm 距離折角除最小5mm |
| PN-5050 | TO元件成型 | t0220元件 | 中心引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/3 | TO元件成型 | T0220、T0247 | 中心引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/04 | TO元件成型 | T0220、T0247 | 邊緣引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/10 | TO元件成型 | T0220元件 | 邊緣引腳距離2.54mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/14 | TO元件成型 | T0220元件 | 中心引腳距離3.0mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/15 | TO元件成型 | T0220元件 | 中心引腳距離2.5mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/16 | TO元件成型 | T0220、T0247 | 邊緣引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/36 | TO元件成型 | T0220元件5引腳 | 2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/38 | TO元件成型 | T0220元件5引腳 | 1-3-5引腳距離3mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/6 | TO元件成型 | T0220元件 | 引腳折彎90度直角，中心多長2.54mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/7 | TO元件成型 | T0220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/21 | T0元件成型 | T0220元件5引腳 |
引腳折彎90度直角 1-3-5比2-4少短2.54mm |
Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/(*) | TO元件成型鉗，T0220元件3、5、7引腳，一次性將元件引腳折彎并保留不同長度區別，具體需求選型請聯系咨詢 | ||||
| 其它 |
皮爾電子鉗：TR-20MA留屑鉗、TR-25、TR-30剪鉗、TR-30-15、TR-58、TR-5000R、TTR-5500 夾取鉗子：PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44 |
||||
