蘇州固緯GWINSTEK AFG-2225 函數信號發生器價格與型號參數
- 型號 類型 AFG-2225函數信號發生器
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：固緯AFG-2225是一臺基礎型雙通道任意波信號源，頻率范圍 1μHz - 25MHz，內置獨立等性能雙通道標準的 120MSa/s, 10bit, 4k 點任意波，真正雙通道輸出, CH2提供與通道一同規格的信號輸出，AFG-2225還提供AM/FM/PM/FSK/SUM 調制, 掃頻, Burst和計頻器，用于各種通信領域應用。

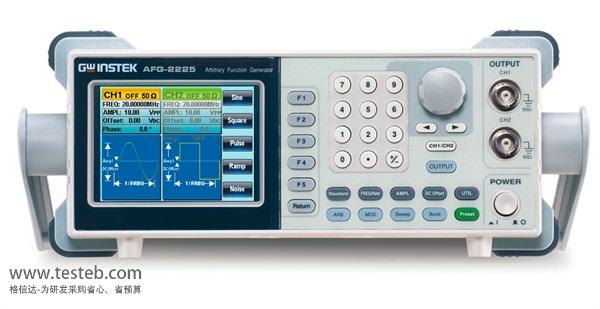

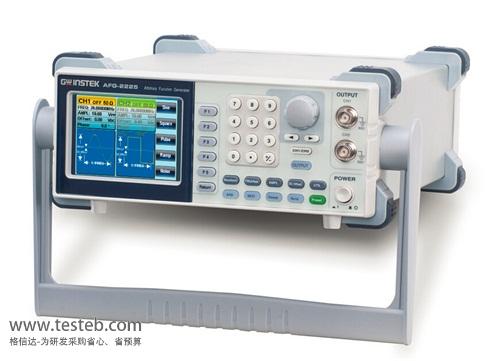

AFG-2225 函數信號發生器圖片
固緯AFG-2225信號發生器 25MHz雙通道 任意波形信號發生器
優秀的C/P使得AFG-2225信號發生器成為加快開發進程的實用設備。雙通道主要特點包括 10Vpp輸出幅值；25MHz頻率帶寬，1uHz分辨率；內置正弦波，方波，斜波（三角波）和噪聲波。1%~99%方波可調占空比，可作為脈沖信號源。對于任意波功能，兩個通道提供120MSa/s采樣率，10位分辨率，4k點內存深度。同時內置66種任意波供用戶根據需求選擇。此外，AFG-2225還提供AM/FM/PM/FSK/SUM 調制， 掃頻， Burst 和計頻器，用于各種通信領域應用。
AFG-2225任意波形信號發生器全數字化用戶界面，3.5英寸彩色LCD可顯示所有操作信息，包括當前輸出端真正的輸出波形。通訊接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持與固緯GDS系列示波器連接，直接波形重建、閃存設備上保存/調取數據；USB Device 支持遠程控制與通過任意波編輯軟件將計算機上編輯的波形發送至AFG-2225。
固緯AFG-2225信號發生器技術參數
| AFG-2225 | CH1 | CH2 | ||
| 波形 | 正弦波，方波，斜波，脈沖波，噪聲波，任意波 | |||
| 任意波功能 | ||||
| 采樣率 | 120 MSa/s | |||
| 重建率 | 60 MHz | |||
| 波形長度 | 4k 點 | |||
| 垂直分辨率 | 10 位 | |||
| 記錄長度 | 4k 點 | |||
| 頻率特性 | ||||
| 范圍 | 正弦波，方波 | 1uHz~25MHz | ||
| 斜波 | 1uHz~1MHz | |||
| 分辨率 | 1uHz | |||
| 精確度 | 穩定度 | ±20 ppm | ||
| 老化率 | ±1 ppm/年 | |||
| 誤差容忍 | ≤1 mHz | |||
| 輸出特性 | ||||
| 幅值 | 范圍 |
1mVpp ~ 10 Vpp (接50Ω負載) 2mVpp ~ 20 Vpp (開路) 1mVpp ~ 5 Vpp (接50Ω負載) 20MHz ~ 25MHz 2mVpp ~ 10 Vpp (開路) 20MHz ~ 25MHz |
||
| 精確度 | 設定值的±2% ±1 mVpp ( 1 kHz) | |||
| 分辨率 | 1mV 或 3 位 | |||
| 平坦度 |
±1% (0.1dB) ≤100kHz ±3% (0.3 dB) ≤5MHz ±5% (0.4 dB) ≤12MHz ±10%(0.9dB) ≤25MHz (1kHz正弦波) |
|||
| 單位 | Vpp， Vrms， dBm | |||
| 直流偏移 | 范圍 |
±5 Vpk ac +dc (接50Ω負載) ±10Vpk ac +dc (開路) ±2.5 Vpk ac +dc (接50Ω負載) 20MHz ~ 25MHz ±5Vpk ac +dc (開路) 20MHz ~ 25MHz |
||
| 精確度 | 設定值的2% + 10mV+ 幅值的0.5% | |||
| 波形輸出 | 阻抗 |
50Ω 典型值 (固定) > 10MΩ (輸出關閉) |
||
| 保護 | 短路保護，過載繼電器自動禁止輸出 | |||
| 雙通道功能 | ||||
| 相位 | -180? ~180? | -180? ~ 180? | ||
| 同步相位 | 同步相位 | |||
| 跟蹤 | CH2=CH1 | CH1=CH2 | ||
| 耦合 | 頻率（比或差） | 頻率（比或差） | ||
| 幅值&直流偏移 | 幅值&直流偏移 | |||
| DSO連接 | √ | √ | ||
| 計頻器 | ||||
| 范圍 | 5Hz ~ 150MHz | |||
| 精確度 | 時基精確度±1count | |||
| 時基 | ±20ppm (23?C ±5?C) 熱機30分鐘后 | |||
| 分辨率 |
最大分辨率為: 100nHz 對于 1Hz， 0.1Hz 對于 100MHz. |
|||
| 輸入阻抗 | 1kΩ/1pf | |||
| 靈敏度 | 35mVrms ~ 30Vms (5Hz ~ 150MHz) | |||
AFG-2225 25MHz雙通道任意波形信號發生器訂貨信息
標配：快速使用手冊 *1、用戶手冊 CD *1、GTL-101 測試線*2、電源線 *1
選配：GTL-110 BNC(M)-BNC(M) 射頻電纜
免費下載任意波形編輯軟件
