太原費思Faith FT6100 直流電子負載價格與型號參數
- 型號 類型 FT6100直流電子負載
- 制造商 品牌 費思Faith
- PDF規格說明書
-
功能參數簡介：FT6100多通道直流電子負載陣列功率范圍150W×12CH、電壓0-60V/0-120V、電流0-20A，主要應用于小功率電源、DC轉換器、手機充電器、電池、UPS、BMS等小功率電源產品的生產、老化與品檢。

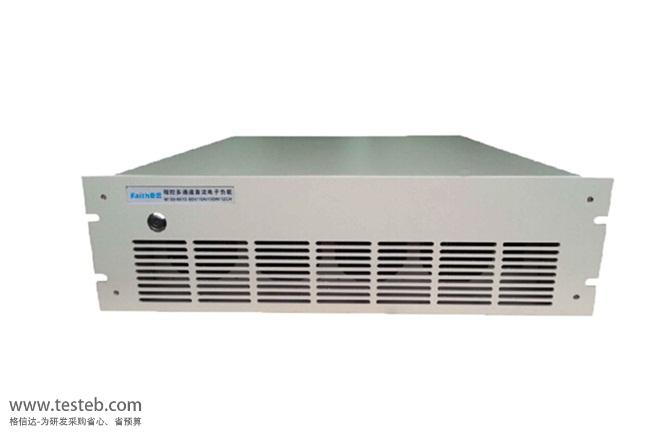

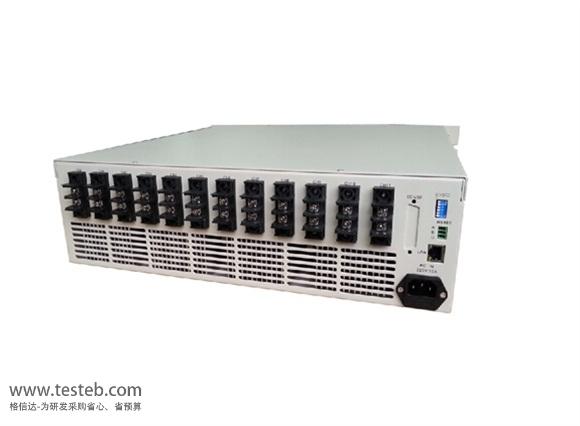

FT6100 直流電子負載圖片
FT6100多通道電子負載小功率150W 12通道
FT6100多通道直流電子負載可單臺使用也可多臺組成系統統一控制，提供標準RS485高速接口和100M以太網接口。用戶能非常方便地將FT6100多通道可編程電子負載集成到ATE測試系統中，實現自動化測試應用。FT6100多通道電子負載主要應用于小功率電源、DC轉換器、手機充電器、電池、UPS、BMS等小功率電源產品的生產、老化與品檢。
FT6100多通道直流電子負載陣列采用19英寸3U標準機箱，可安裝于標準19英寸機柜，單臺多達12通道的超高組裝密度，為用戶節省了寶貴的空間。FT6100系列電子負載功率45W~150W，另有大功率電子負載儀FT66100A系列300W~600W。
多通道電子負載FT6100小功率電子負載陣列特點
功率范圍：150W×12CH
電壓范圍：0-60V/0-120V
電流范圍：0-20A
工作模式：CC、CV
動態電流模式，自動測試功能
OCP/OVP/OPP/OTP多重保護，智能風扇控制
專業測試軟件，高速RS485總線，穩定可靠
并聯擴展，標準以太網接口，組網方便
標準19寸3U機箱，可安裝于機柜
FT6100多通道可編程電子負載規格參數
| 型號 | FT6101A電子負載 | FT6102A電子負載儀 | FT6103A電子負載 |
| 功率 | 150W | 150W | 45W |
| 電流 | 20A | 5A | 5A |
| 電壓 | 60V | 600V | 25V |
| 通道 | 12通道 | 12通道 | 12通道 |
| 電流滿量程最低電壓 | 1V@20A | 5V@5A | 0.5V@2A |
| 恒電流量程 | 0-20A | 0-5A | 0-5A |
| 分辨率 | 5mA | 1.25mA | 1.25mA |
| 精度 | 0.15%+0.15%F.S. | 0.15%+0.15%F.S. | 0.15%+0.15%F.S. |
| 恒電壓量程 | 0-60V | 0-600V | 0-25V |
| 分辨率 | 15mV | 0.15V | 6mV |
| 精度 | 0.1%+0.1%F.S. | 0.1%+0.1%FS. | 0.1%+0.1%FS |
| 可編程電子負載采樣 | |||
| 電壓采樣量程 | 0-60V | 0-60OV | 0-25V |
| 分辨率 | 15mV | 0.15V | 6mV |
| 精度 | 0.1%+0.1%F.S. | 01%+0.1%F.S. | 0.1%+0.1%F.S. |
| 電流采樣量程 | 0-20A | O-5A | O-5A |
| 分辨率 | 5mA | 1.25mA | 1.25mA |
| 精度 | 0.15%+0.15%F.S. | 0.15%+0.15%F.S. | 0.15%+0.15%F.5. |
| 費思電子負載儀動態電流功能 | |||
| TA&TB | 1-60000ms | 1-60000ms | 1-60000ms |
| 分辨率 | lms | lms | lms |
| 精度 | 1ms+100ppm | 1ms+100ppm | 1ms+100ppm |
| 溫漂 | 40ppm/℃(典型值) | 40ppm/℃(典型值) | 40ppm/℃(典型值) |
| 尺寸 | 3U | 3U | 4U |
FT6100多通道直流可編程電子負載陣列具備動態電流功能，允許用戶設置兩個拉載電流A值與B值，并可設置A值脈寬與B值脈寬，負載將按照設定自動在A值拉載電流與B值拉載電流之前連續切換。本產品可根據客戶產品規格和測試測量要求定制開發。
