太原費思Faith FT66100A 直流電子負載價格與型號參數
- 型號 類型 FT66100A直流電子負載
- 制造商 品牌 費思Faith
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：FT66100A電子負載儀主機具有6模組安裝位，8寸彩屏同時顯示6通道數據及設定參數，最大功率300W/600W、電壓80V/500V，適用于充電器適配器、開關電源、通信電源、電池芯電池包及移動電源、系統集成、電流器件測試等。

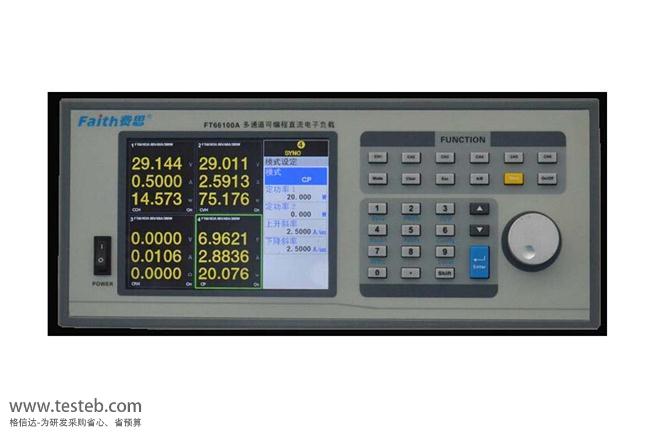

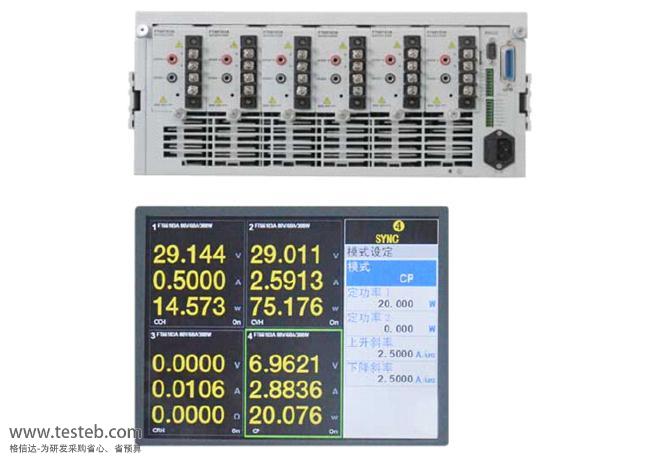

FT66100A 直流電子負載圖片
FT66100A大功率電子負載6通道數據顯示可編程
多通道FT66100A電子負載適用于各種直流電源、電池、充電器、LED 驅動器或相關設備的測試，其中既包含CC、CV、CR 和CP 等基本的測試模式，還提供了LED 測試模式及動態測試 功能，動態頻率可達20KHz。FT66100A多通道可編程電子負載擁有靈活的快速調用功能，能方便地調用各種已存儲的參數，可顯著提升流水線的工作效率。
FT66100A多通道電子負載儀特點
6通道位300W/600W、80V/500V（另有FT6100多通道低功率電子負載45W~150W）
5位數據顯示，0.05%精確度，20kHz動態頻率
8寸彩色顯示屏，可同時顯示6通道數據及設定參數，自適應屏幕顯示
FT66100A電子負載具有恒流、恒壓、恒阻、恒功率和LED五種功能
支持快速調用，數字鍵可任意調用已保存設置，測試方便
FT66100A大功率電子負載支持自動測試，負載自動完成測試過程，并給出測試結果
支持OCP測試，自動尋找過流保護點，記錄最大電流及最大功率值并產生結果判斷
功能性上位機軟件，集成了常用功能，一鍵完成測試，記錄曲線，圖像數據
兩種短路狀態，切換和延時，確保被測電源的安全性
模擬容性感性負載，控制電池充電，放電狀態
FT66100A可編程電子負載RS232/GPIB（可選）通訊口，標準SCPI指令集，方便搭建測試系統
完善的硬件軟件保護，全面的對內對外保護
FT66100A多通道可編程直流電子負載主機技術參數
| 主機箱型號 | FT66100A主機 |
| 模組安裝位 | 6 個 |
| 可選配模組型號 | FT66103A、FT66105A、FT66106A、 FT66108A |
| 功率（加裝全部模組） | 1800W |
| 電源電壓 | 220V AC/50HZ |
| 通訊接口 | RS232、GPIB (選配) |
| 操作溫度范圍 | 0°C~40°C |
| 操作環境 | 室內操作設計，最大濕度90% |
| 尺寸重量 | 570(D) x 433(W) xl90(H)mm，16kg |
多通道大功率電子負載儀說明書 http://www.testeb.com/download/201510/FT66100A.pdf
用于FT66100A多通道電子負載模塊型號參數
| 型號 | 66103A電子負載模塊 | 66105A電子負載模塊 | 66106A電子負載模塊 | 66108A電子負載模塊 | ||||
| 功率 | 300W | 300W | 600W | 600W | ||||
| 電流 | 60A | 10A | 120A | 20A | ||||
| 電壓*1 | 80V | 500V | 80V | 500V | ||||
| 電流滿電壓 | 1V@60A | 4.5V@10A | 1.5V@120A | 5V@20A | ||||
| 恒電流模式 | ||||||||
| 量程 | 0～6A | 0～60A | 0～1A | 0～10A | 0～12A | 0～120A | 0～2A | 0～20A |
| 分辨率 | 0.1mA | 1mA | 0.02mA | 0.2mA | 0.2mA | 2mA | 0.04mA | 0.4mA |
| 精度F.S. | 0.1%+0.1% | 0.1%+0.2% | 0.1%+0.1% | 0.1%+0.2% | 0.1%+0.1% | 0.1%+0.2% | 0.1%+0.1% | 0.1%+0.2% |
| 恒電壓模式 | ||||||||
| 量程 | 0～16V | 0～80V | 0～50V | 0～500V | 0～16V | 0～80V | 0～50V | 0～500V |
| 分辨率 | 0.3mV | 2mV | 1mV | 10mV | 0.3mV | 2mV | 1mV | 10mV |
| 精度 | 0.05%+0.1%F.S. | |||||||
| 恒功率模式*2 | ||||||||
| 量程 | 0～300W | 0～300W | 0～600W | 0～600W | ||||
| 分辨率 | 5mW | 5mW | 10mW | 10mW | ||||
| 精度 | 0.5%+1%F.S. | |||||||
| 恒電阻模式*2*3 | ||||||||
| 量程 |
0.025Ω～100Ω(16V) 0.625Ω～ 2500Ω(80V) |
0.5Ω～1875Ω(50V) 25Ω～ 93600Ω(500V) |
12.5mΩ～50Ω(16V) 0.3125～1250Ω(80V) |
0.25～937.5Ω(50V) 12.5～46.8KΩ(500V) |
||||
| 分辨率 | 16bit | |||||||
| 精度 |
3%+0.4%(100Ω) 3%+0.2% (2500Ω) |
3%+0.4%(1875Ω) 3%+0.2% (93600Ω) |
3%+0.4%(50Ω) 3%+0.2% (2500Ω) |
3%+0.4%(937.5Ω) 3%+0.2% (46800Ω) |
||||
| 瞬態 | ||||||||
| T1 & T2 | 0.025～50ms/Res:5μs0.1～500ms/Res:25μs10～50s/Res:2.5ms | |||||||
| 精度 | 1us/1ms+100ppm | |||||||
| 斜率 | ||||||||
| 電流范圍 | 0～6A | 0～60A | 0～1A | 0～10A | 0～12A | 0～120A | 0～2A | 0～20A |
| 斜率 |
1～25 mA/μs |
0.01～2.5 A/μs |
0.16～40 mA/μs |
1.6～400m A/μs |
2～50 mA/μs |
0.02～5 A/μs |
0.32～80 mA/μs |
3.2～800 mA/μs |
|
0.001 A/μs |
0.01 A/μs |
0.1 6mA/μs |
1.6 mA/μs |
0.002 A/μs |
0.02 A/μs |
0.32 mA/μs |
3.2 mA/μs |
|
| 精度 | (1±35%)×設定值 | |||||||
| 電壓測量 | ||||||||
| 量程 | 0～16V | 0～80V | 0～50V | 0～500V | 0～16V | 0～80V | 0～50V | 0～500V |
| 分辨率 | 0.3mV | 2mV | 1mV | 10mV | 0.3mV | 2mV | 1mV | 10mV |
| 精度 | 0.05%+0.1%F.S. | |||||||
| 電流測量 | ||||||||
| 量程 | 0～6A | 0～60A | 0～1A | 0～10A | 0～12A | 0～120A | 0～2A | 0～20A |
| 分辨率 | 0.1mA | 1mA | 0.02mA | 0. 2mA | 0.2mA | 2mA | 0.04mA | 0. 4mA |
| 精度 | 0.05%+0.1%F.S. | |||||||
| 功率測量 | ||||||||
| 量程 | 0～300W | 0～300W | 0～600W | 0～600W | ||||
| 分辨率 | 5mW | 5mW | 10mW | 10mW | ||||
| 精度 | 1%+0.5%F.S. | |||||||
| 短路特性 | ||||||||
| 電流(CC) | ≒6A | ≒60A | ≒1A | ≒10A | ≒12A | ≒120A | ≒2A | ≒20A |
| 電壓(CV) | 0V | |||||||
| 溫漂 | 100ppm/℃(典型值) | |||||||
| 重量 | 2.7Kg 1模組位 | 2.7Kg 1模組位 | 5.5Kg 2模組位 | 5.5Kg 2模組位 | ||||
