天津奧美加AMG LGD-25 激光測徑儀價格與型號參數
- 型號 類型 LGD-25激光測徑儀
- 制造商 品牌 奧美加AMG
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：LGD-25激光測徑儀適用于線材、管材、棒材等的在線測量和監控，測量范圍0.1mm~20mm，精度0.002mm，可與遠程顯示控制器配套使用，實現1000米遠距離同步顯示和控制輸出，常用于電線生產線。

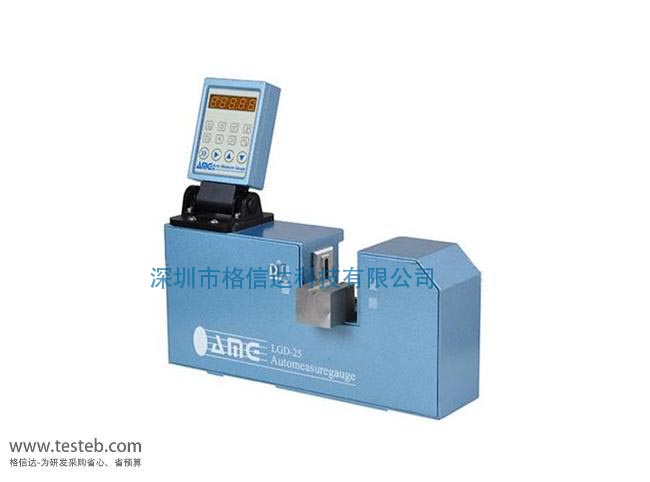

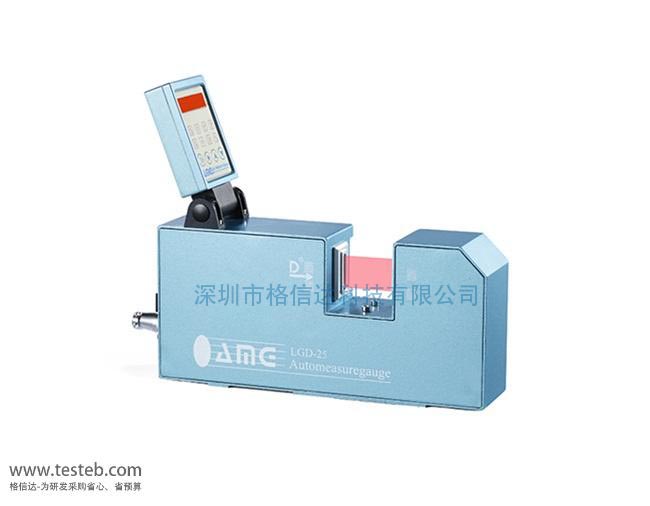

LGD-25 激光測徑儀圖片

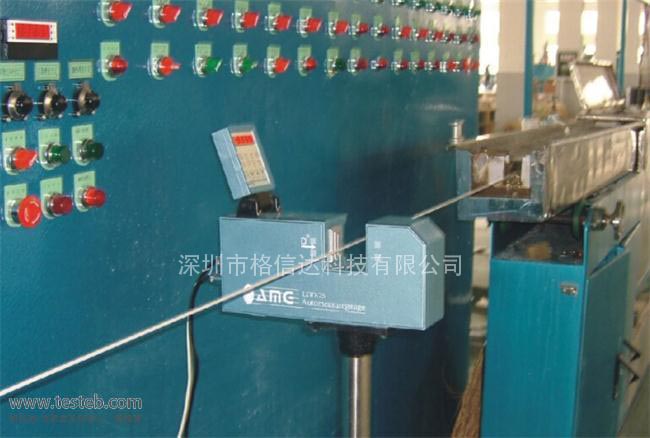

LGD-25激光測徑儀線材直徑測量
AMG奧美加LGD系列新一代測徑儀采用激光掃描技術，具有測量范圍大，精度高，使用壽命長，性能穩定等特點，主要應用于直徑測量、線材管材在線測量，以及扁平線材寬度或厚度測量。LGD-25激光測徑儀量程0.10mm~20.0mm，分辨率1μm，掃描頻率800次/秒，可與RS485通訊接口連接，實現數據的通訊和控制。LGD系列測徑儀為精密測量儀器，在出廠時已經過精密校準，但為獲得長期理想的使用，需一年標定一次 。
奧美加LGD-25激光測徑儀技術規格參數
| 型號 | LGD-25激光掃描測徑儀（線材管材直徑測量，扁平線材寬度厚度） |
| 工作原理 | 非接觸式激光掃描 |
| 光源 | 第二代可見激光，波長650nm |
| 測量范圍 | 0.10mm - 20.0mm，支持透明物測量；LGD-60測徑儀（0.2～50mm 精度±0.003mm） |
| 分辨率 | 0.001毫米（ 0.001mm，1μm微米） |
| 準確度 | LGD25測徑儀精度±0.002mm，即2μm微米 |
| 顯示方式 | 本地顯示器，5 位數碼管顯示 |
| 顯示頻率 | 標準為0.2 秒/ 次 （快慢可調節） |
| 掃描速度 | 800 次/秒 |
| 信號輸出 | 支持（請與銷售員確認此要求） |
| 數據采集分析 | 支持 （需要外接電腦并配軟件） |
| 報警信號輸出 | 含雙繼電器報警輸出，可分別輸出超上差、超下差 |
| 通信接口 | 儀器采用RS485通信或MODBUS接口，可接DPM系列遠程顯示控制器、電腦 或PLC等外圍設備 |
| 供電電源 | 100V to 250V AC, 50Hz～60Hz，儀器功耗小于15瓦 |
| 使用環境 | 溫度5～45℃，濕度35-85% (無冷凝水)，空氣中不含腐蝕性氣體、嚴重的油,蒸汽及塵埃 |
| 產品防護 | 整機采用防塵防水保護，但不能夠浸泡入水中 |
| 尺寸重量 | 298 x 167 x 72 mm，4.2KG |
LSD25測徑儀說明書http://www.testeb.com/download/201609/AMG_LGD-25.pdf
奧美加LGD-25激光掃描測徑系統的配置和選擇
一、只用測量功能
只需LGD-25測徑儀的測量頭，使用非接觸測量直徑為0.1～20.0000 mm的線纜，采用單軸光學掃描系統得到直徑數據，就可以實現測量功能。通過測量頭上四芯通訊接口與遠端顯示器或計算機的RS485通訊接口連接，實現數據的通訊和控制。
二、帶遠端顯示和控制功能
選用LGD25測徑儀測量頭和DPM-1遠端顯示器連接，通過測量頭的四芯插座和三芯通訊線與DPM-1連接，實現遠端顯示。通過DPM-1的接線端子與螺桿調速控制器的連線，將控制信號傳送到螺桿調速控制器，控制螺桿轉速。
三、帶打印功能
選用LGD-25激光測徑儀測量頭和FP-2打印管理器連接，通過測量頭的四芯插座和三芯通訊線與FP-2連接，實現打印功能。
